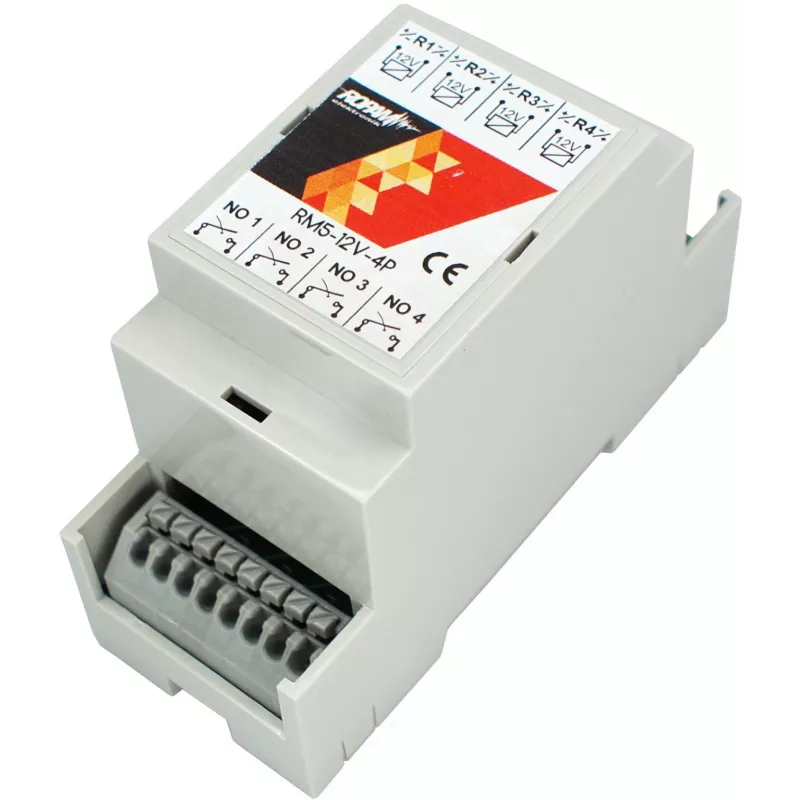

ROPAM RM5-12V-4P 4-kanaliline 12V DC SPDT releemoodul LED-indikaatoritega

ROPAM RM5-12V-4P on kvaliteetne 4-kanaliline releemoodul, mis on loodud töökindlaks lülitamiseks tööstus- ja automaatikarakendustes. Igal releel on SPDT (Single Pole Double Throw) kontaktid, mis suudavad lülitada kuni 5A takistuslikku koormust pingel 250V AC või 30V DC. Moodul töötab 12V DC poolipingel ja sisaldab nelja LED-indikaatorit oleku lihtsaks jälgimiseks. Kruviühenduste ning DIN-liistu või kruvikinnitusvõimalustega pakub see paindlikku paigaldust. Tugev ABS-korpus tagab vastupidavuse, samas kui AgSnO2 kontaktid pakuvad suurepärast jõudlust ja pikka elektrilist eluiga.

Eelised

Kompaktne 4-kanaliline disain säästab ruumi juhtpaneelides. LED-indikaatorid annavad kohest visuaalset tagasisidet relee oleku kohta. Kõrge dielektriline tugevus (4000V AC poolilt kontaktile) tagab ohutuse ja töökindluse. Sobib laias töötemperatuuri vahemikus (-25°C kuni +55°C).

Sobib kasutamiseks

• Tööstusautomaatika ja juhtimissüsteemid
• PLC väljundite laiendamine
• Signaalide lülitamine ja isoleerimine
• Koduautomaatika projektid

Peamised tehnilised andmed

• Kanalite arv: 4
• Relee tüüp: SPDT
• Pooli pinge: 12V DC
• Maksimaalne lülitusvool: 5A (takistuslik)
• Maksimaalne lülituspinge: 250V AC / 30V DC
• Maksimaalne lülitusvõimsus: 1250VA AC / 150W DC
• Kontaktmaterjal: AgSnO2
• Paigaldus: DIN-liist / kruvikinnitus
• Ühendused: kruviühendused
• LED-indikaatorid: 4x (üks iga relee kohta)
• Töötemperatuur: -25°C kuni +55°C
• Pooli võimsustarve: ~0,45W relee kohta
• Isolatsioonitakistus: >100 MΩ pingel 500V DC
• Dielektriline tugevus (poolilt kontaktile): 4000V AC (1 min)
• Dielektriline tugevus (avatud kontaktid): 1000V AC (1 min)
• Elektriline eluiga: 100 000 tsüklit (nimikoormusel)
• Mehaaniline eluiga: 10 000 000 tsüklit
• Korpuse materjal: ABS plastik

Soovitused

Optimaalse jõudluse tagamiseks veenduge, et pooli pinge on stabiilne 12V DC. Kasutage kruviühenduste jaoks sobivaid juhtme ristlõikeid. See moodul sobib ideaalselt väikese võimsusega AC või DC koormuste lülitamiseks; induktiivsete koormuste korral kaaluge summutusahelate lisamist.
