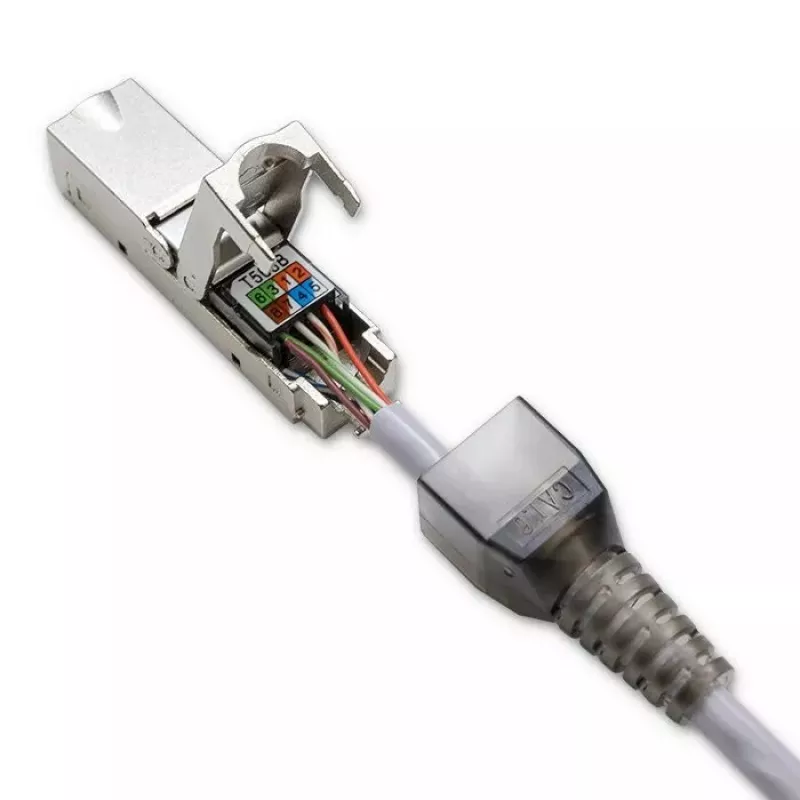

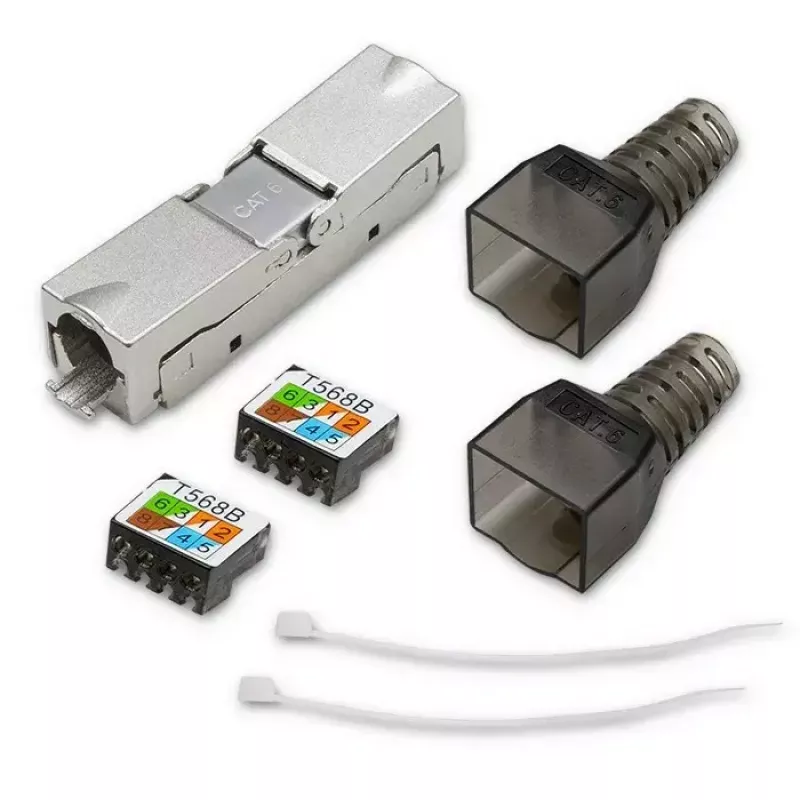

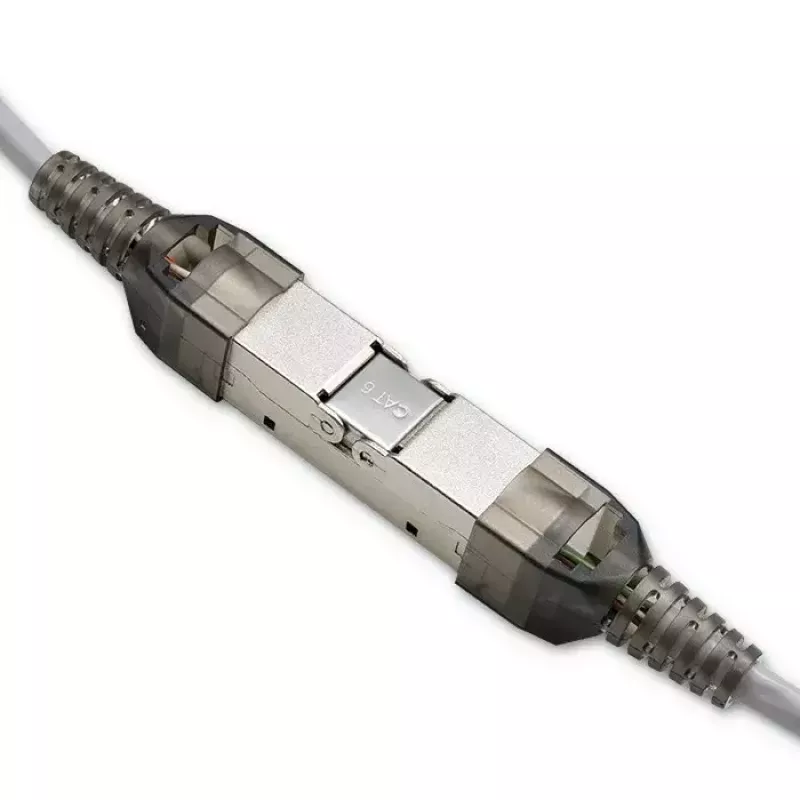

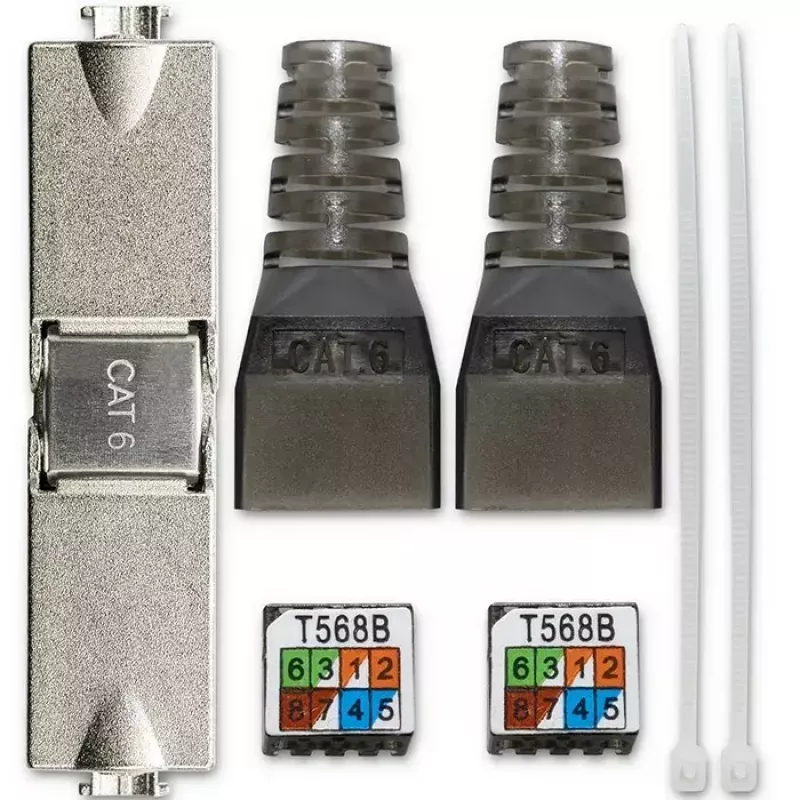

RJ45 tööriistavaba pistik QOLTEC 54540 CAT6 STP varjestatud Etherneti kaablitele

Tööriistavaba RJ45 pistik QOLTEC 54540 CAT6 STP on pistik, mis on mõeldud varjestatud CAT6 Etherneti kaablite lõpetamiseks ilma pressimistööriistadeta. Pistik säilitab kaabli varjestuse ja tagab usaldusväärse RJ45 ühenduse võrgupaigaldiste, ühenduskaablite ja remonditööde jaoks. Selle tööriistavaba monteerimine lihtsustab väli- ja väikese mahuga paigaldusi, säilitades samal ajal CAT6 STP kaabeldusele vajalikud elektrilised ja mehaanilised omadused.

Eelised

Tööriistavaba disain võimaldab varjestatud Etherneti kaablite kiiret lõpetamist, vähendades koostamisele kuluvat aega ja eriseadmete vajadust. CAT6 STP vormitegur toetab paari täielikku varjestust, et vähendada elektromagnetilisi häireid ja säilitada signaali terviklikkus. Pistik tagab kaablile stabiilse mehaanilise haarde ja standardse RJ45 liidese, mis ühildub kommutaatorite, ruuterite ja ühenduspaneelidega. Materjalid ja kontaktide paigutus on valitud nii, et need vastaksid CAT6 paigaldiste jõudlusootustele.

Sobib

• Varjestatud CAT6 kaablite välikasutuses lõpetamiseks ilma pressimistööriistadeta
• Lühikeste ühenduskaablite loomiseks või parandamiseks kontori- või koduvõrkudes
• Kohapealseks võrguhoolduseks, kus kaabli varjestuse säilitamine on oluline
• Väikesteks paigaldisteks ja kiireteks võrgulaiendusteks

Peamised spetsifikatsioonid

• Kategooria: CAT6, varjestatud keerdpaar (STP) ühilduv
• Pistiku tüüp: 8P8C (RJ45) isane
• Koostamine: tööriistavaba lõpetamine, pressimistööriista pole vaja

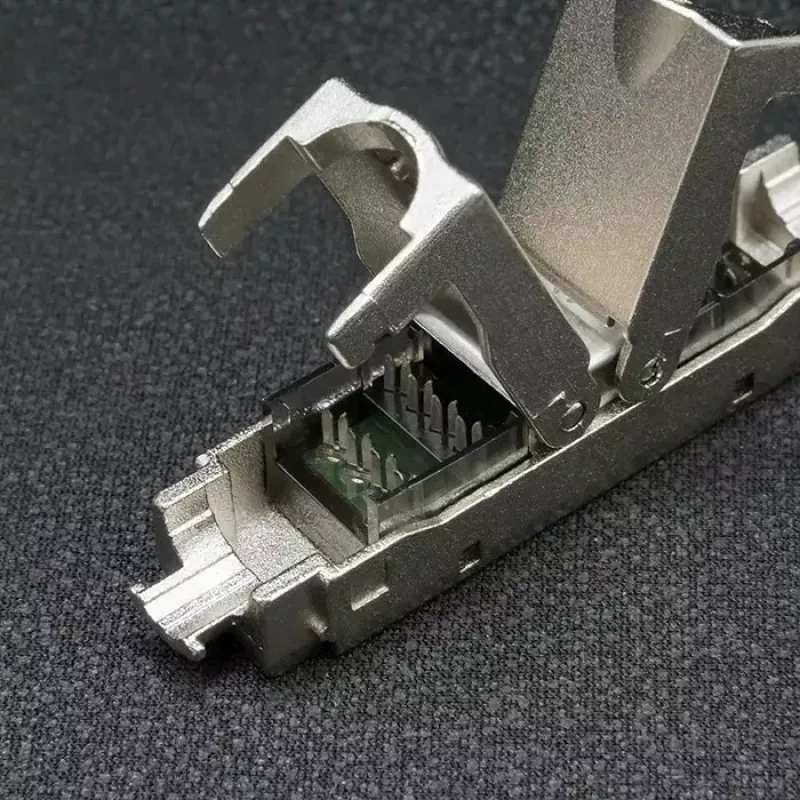

• Varjestuse säilitamine: hoiab fooliumi/punutise ühenduvuse pistiku korpusega
• Kontaktide paigutus: standardne 8 juhi paigutus Etherneti jaoks kuni CAT6 jõudlusega
• Sobivad juhi suurused: tüüpilised CAT6 keerd- /massiivsed juhid
• Kasutuskeskkond: sisevõrkude paigaldised (kontor, kodu, serveriruumid)

Kuidas kasutada

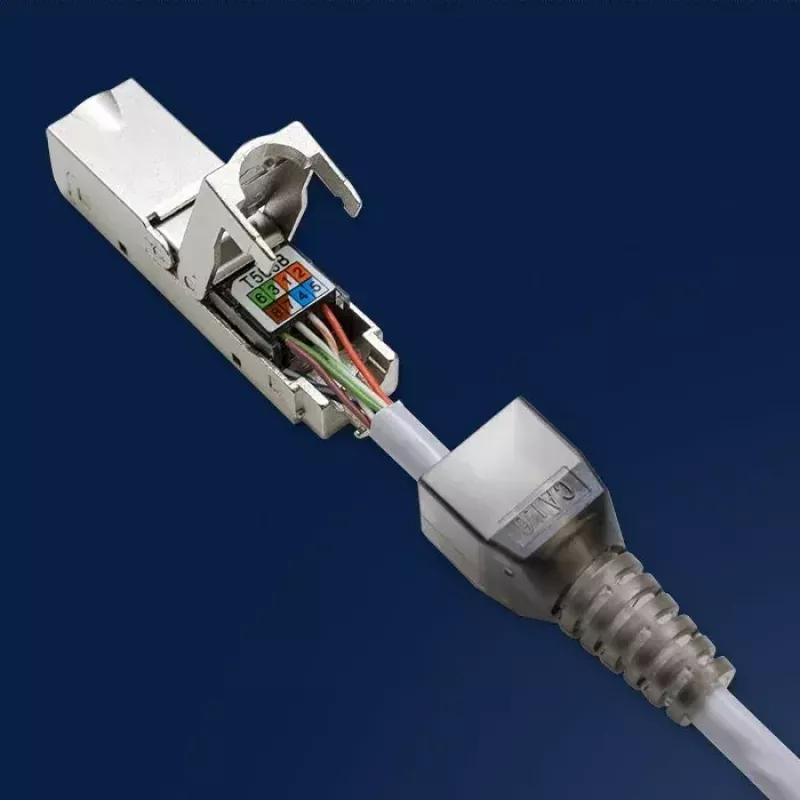

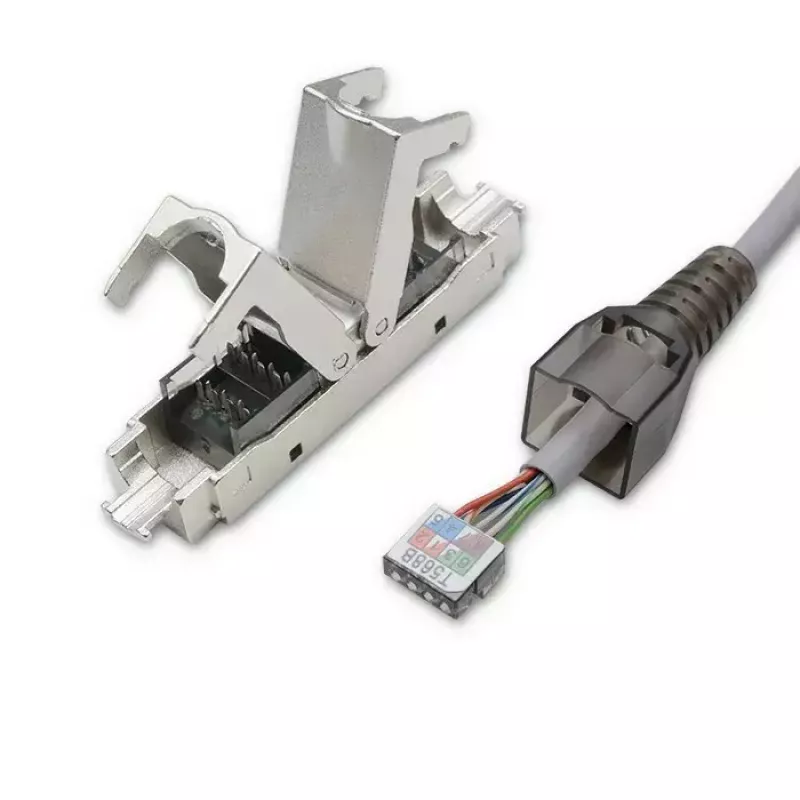

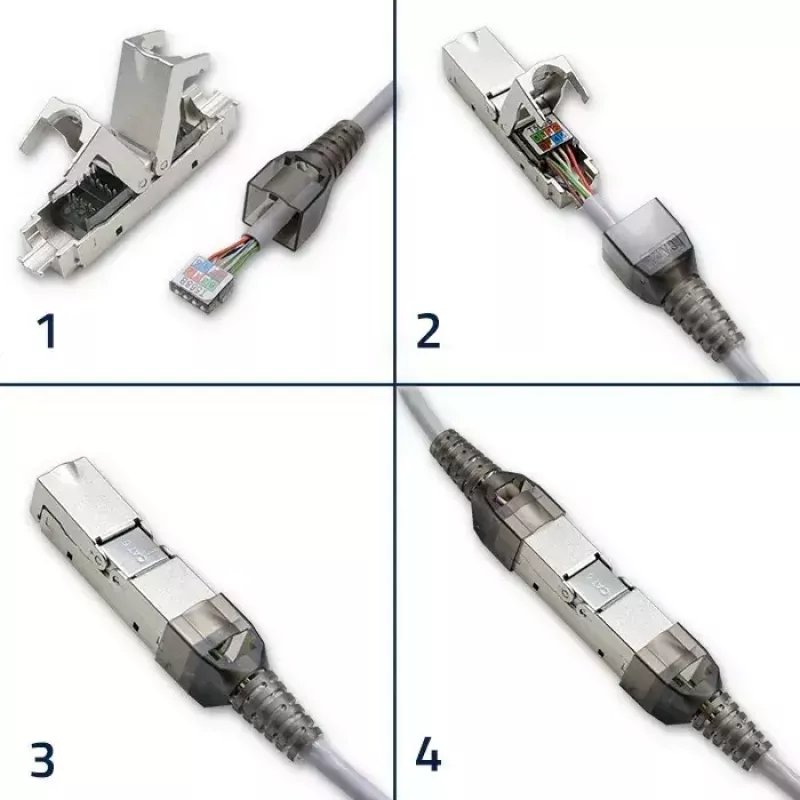

Valmistage varjestatud CAT6 kaabel ette, eemaldades välimise mantli soovitatava pikkuseni, paljastades fooliumi või punutise ning isoleeritud juhid. Keerake paarid lahti ainult nii palju kui lõpetamiseks vajalik. Libistage pistik kaabli otsa nii, et varjestus puutub kokku pistiku varjestussäilitusfunktsiooniga ja asetage juhid õigesse järjekorda vastavalt valitud juhtmestandardile (TIA/EIA 568A või 568B). Rakendage tööriistavaba mehhanismi vastavalt tootja koostamisjuhistele seni, kuni kontaktid kinnitavad juhtmed ja varjestus on fikseeritud. Kontrollige mehaanilist kinnitust õrna tõmbetestiga ja testige ühendust kaablitesteriga, et veenduda signaali katkematuses ja paaride korrasolekus.

Soovitused

Kasutage pistikut korralikult ettevalmistatud varjestatud CAT6 kaablitega ja järgige järjepidevalt juhtmestandardit. Vältige paaride liigset lahtikeeramist ja veenduge, et varjestus on piisavalt ühendatud pistiku korpusega, et säilitada elektromagnetiliste häirete kaitse. Kontrollige jõudlust pärast lõpetamist sobiva võrgutesteriga ja piirake kasutust vastavatele siseruumides hinnatud paigaldistele.
