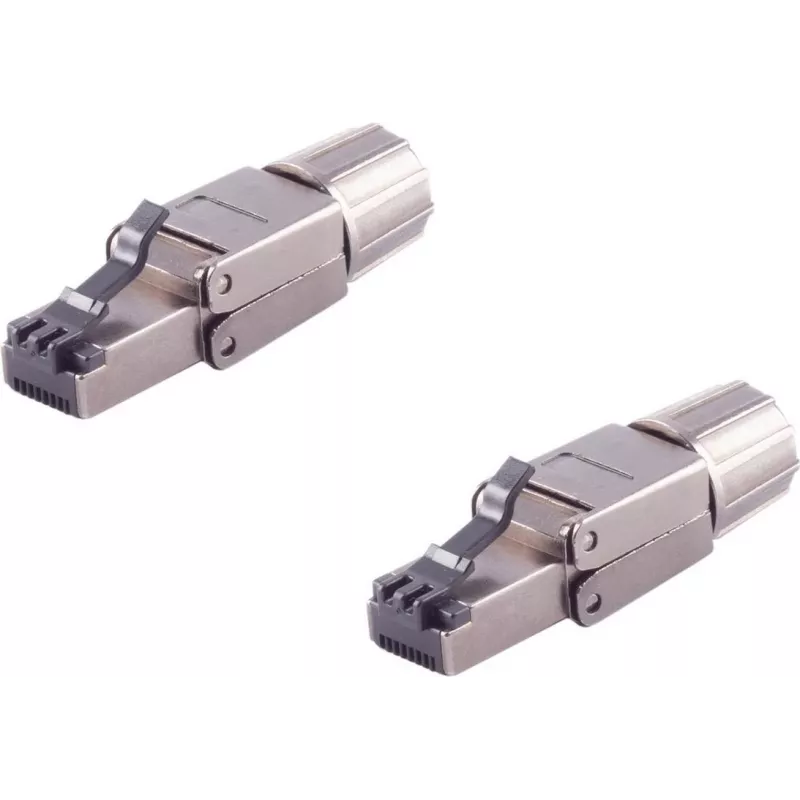

RJ45-pistik ShiverPeaks BS08-45006-2, tööriistavaba Quick STP, varjestatud Ethernet-pistik

Varjestatud RJ45-pistik ShiverPeaks BS08-45006-2 on tööriistavaba Quick STP Ethernet-pistik, mis on mõeldud varjestatud keerdpaarkaablite otsastamiseks. Pistik võimaldab kiiret ja tööriistavaba otsastamist, säilitades samal ajal kaabli varjestuse, et vähendada elektromagnetilisi häireid (EMI) ja tagada usaldusväärne signaaliedastus LAN- ja tööstuslikes Ethernet-keskkondades. Selle kompaktne disain toetab kohapealset ühendamist, remonti ja eritellimusel pikkusega kaablikomplektide valmistamist ilma pressimistööriistade või eriseadmeteta.

Eelised

Tööriistavaba Quick STP disain võimaldab kohest kokkupanekut käsitsi, lühendades paigaldusaega ja kaotades vajaduse pressimistööriistade järele. Varjestatud konstruktsioon säilitab maanduse järjepidevuse ja vähendab EMI-d, mis on oluline tööstuslikes ja tihedates kaablikeskkondades. Pistiku ergonoomiline korpus ja selge juhtmetee lihtsustavad kaabli sisestamist ja joondamist, aidates tagada järjepideva kontakti juhtmetega ja stabiilse võrguühenduse.

Sobib

• Kohapealne võrguühendamine ja remont
• Eritellimusel pikkusega varjestatud Ethernet-kaablikomplektid
• LAN paigaldised äri- ja kontorikeskkondades
• Tööstuslikud Ethernet-rakendused, mis nõuavad EMI-kaitset

Peamised spetsifikatsioonid

• Tüüp: Varjestatud RJ45 Quick STP tööriistavaba pistik
• Kaabliühilduvus: Varjestatud keerdpaar (STP) Ethernet-kaablid
• Paigaldus: Tööriistavaba käsitsi kokkupanek
• Kontaktide paigutus: 8 asendit, 8 kontakti (8P8C), ühilduv
• Varjestus: Integreeritud metall-/varjestustee kaabli varjestuse säilitamiseks
• Kasutusjuhud: Ühendamine, remont ja eritellimusel kaabliotsastamine LAN- ja tööstusvõrkudes

Kasutusjuhend

Valmistage ette varjestatud keerdpaarkaabel, eemaldades välimise mantli ja paljastades fooliumpunutise ning äravoolujuhtme vastavalt pistiku soovitatud eemaldamispikkustele. Sisestage kaabel pistiku korpusesse, tagades, et äravoolujuhe ja varjestus puutuvad kokku pistiku varjestuskontaktiga. Joondage ja asetage iga juhe määratud pesadesse, järgides pistiku juhtmestiku suunda. Lõpetage kokkupanek, kinnitades korpus pistiku käsitsi kokkupanemise mehhanismi järgi, et lukustada juhtmed paika ja luua kontakt. Pressimist ega spetsiaalseid tööriistu ei ole vaja.

Soovitused

Kasutage pistikut korralikult ettevalmistatud STP-kaablitega ja veenduge, et varjestus ja äravoolujuhe on kindlas kontaktis pistiku varjestusega optimaalse EMI-kaitse tagamiseks. Testige otsastatud kaableid sobivate võrgutestritega, et kontrollida järjepidevust ja paaride terviklikkust enne paigaldamist kriitilistesse võrkudesse.
