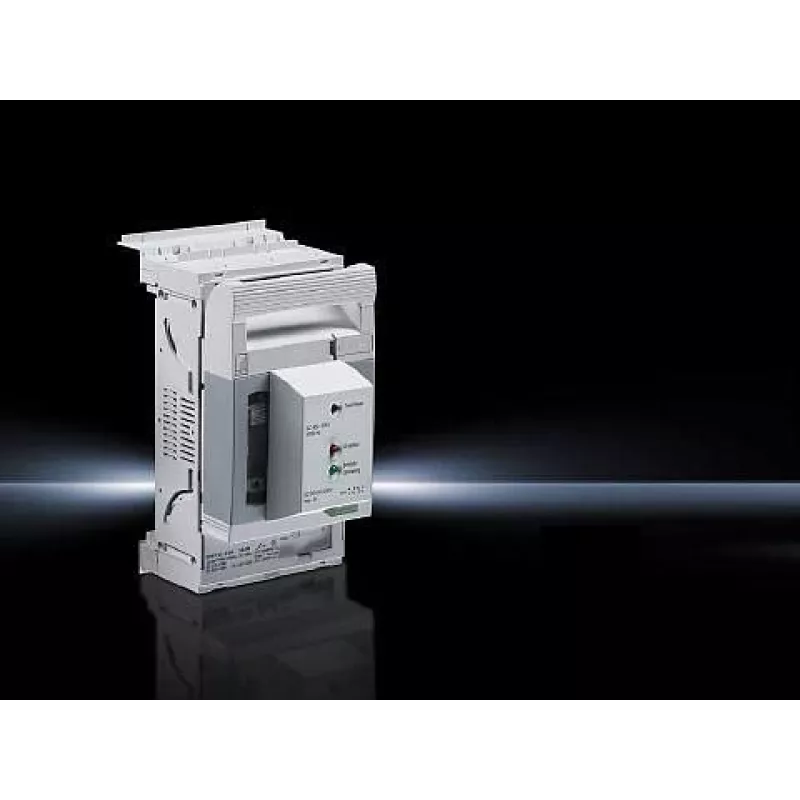

Rittal SV 9343.020 NH00 kaitselüliti-koormuslüliti 160 A 3-pooluseline 690 V AC

Kaitselüliti-koormuslüliti NH00-sulavkaitsmetele, nimivool 160 A 690 V AC juures, pakkudes ohutut koormuse katkestamist ja isolatsiooni kompaktses 3-pooluselises konstruktsioonis. Tugev konstruktsioon kruviklemmidega ja aluspaigaldusega sobib tööstuslikuks elektrijaotuseks, IP20 esikate kaitseb juhusliku puutumise eest.

Eelised

Rittal SV 9343.020 ühendab suure katkestusvõime usaldusväärse tööga. Polüamiidist korpus RAL 7035 hallis toonis on löögikindel ja tagab isolatsiooni kuni 1000 V. Lüliti võtab vastu painduvaid juhte kuni 70 mm² ja jäiku kuni 95 mm², tagades mitmekülgse juhtmestiku. 8 kV impulss-talumus ja 50 kA lühisvoolu katkestusvõime (sobivate kaitsmetega) muudavad selle sobivaks nõudlikele võrkudele.

Sobib kasutamiseks

• Tööstuslikud juhtpaneelid ja mootorijuhtimiskeskused
• Elektrijaotuskilbid, mis vajavad NH00-kaitsmekaitset
• Siinide süsteemid 60 mm vahedega
• Rakendused, mis vajavad nähtavat isolatsiooni ja ohutut kaitsmevahetust

Peamised tehnilised andmed

• Kaitsme suurus: NH00
• Pooluste arv: 3
• Nimivool: 160 A
• Nimipinge: 690 V AC
• Nimiisolatsioonipinge: 1000 V
• Nimi-impulss-talumispinge: 8 kV
• Nimiline lühisvoolu katkestusvõime: 50 kA (kaitsmetega)
• Ühendus: kruviklemmid
• Juhtme ristlõige: 2,5–70 mm² (painduv), 2,5–95 mm² (jäik)
• Kaitseaste: IP20 (esikülg kaitsekattega)
• Töötemperatuur: -20 °C kuni +55 °C
• Materjal: polüamiid, värvus hall RAL 7035

Soovitused

Optimaalse jõudluse tagamiseks kasutage koos NH00-sulavkaitsmetega nimivooluga kuni 160 A ja veenduge kruviühenduste õiges pingutusmomendis. Paigaldage tasasele pinnale või 60 mm siinisüsteemile ning kasutage alati esikatet, et säilitada IP20 kaitse. Kontrollige lühisvoolu koordineerimist ülesvoolu kaitsega.
