Rittal 9515.000 elektrikilp — polüamiid/polükarbonaat, 180×111×110 mm, IP66

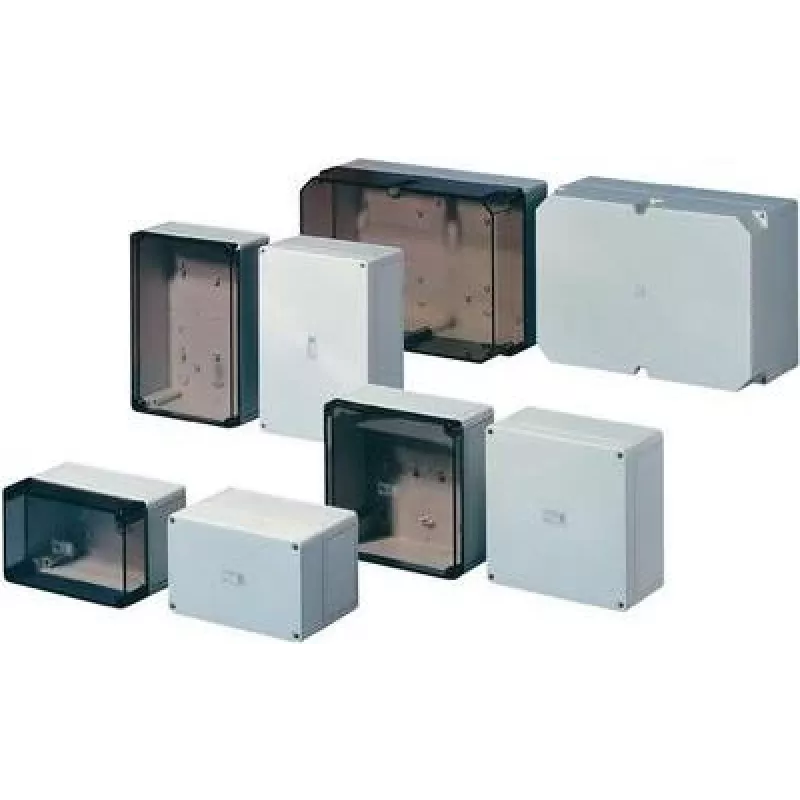

Rittal 9515.000 on kompaktne elektrikilp, mille korpus on valmistatud klaaskiuga tugevdatud polükarbonaadist ning mis on saadaval kas halli või läbipaistva polükarbonaatkattega. Nominaalsete välismõõtmetega 180 × 111 × 110 mm ja IP66 kaitseastmega on kilp projekteeritud kaitsma väikeseid elektri- ja elektroonikakomponente, ühendusi ja klemmiühendusi tolmu, tugevate veejugade ja karmide keskkonnatingimuste eest nii sise- kui ka välispaigaldistes.

Eelised

Kilp ühendab tugeva polükarbonaatkonstruktsiooni klaaskiust tugevdusega, mis suurendab mehaanilist tugevust ja löögikindlust, hoides seadme samas kergekaalulisena. IP66 kaitseaste tagab tolmukindla tihenduse ja kaitse tugevate veejugade eest, sobides avatud asukohtadesse. Läbipaistva katte valik võimaldab sisemiste komponentide visuaalset kontrollimist ilma kilpi avamata ning hall kate pakub diskreetset ja ühtlast välimust. Kompaktsed mõõtmed muudavad kilbi sobivaks piiratud ruumiga paigaldistesse.

Sobib

• Väikesed harukarbid ja klemmiühendused
• Kompaktsete elektroonikamoodulite ja andurite korpused
• Juhtimis- ja signaalijaotus masinates ja seadmetes
• Välis- ja sisepaigaldised, mis nõuavad IP66 kaitset

Peamised tehnilised andmed

• Materjal: klaaskiuga tugevdatud polükarbonaadist korpus; polükarbonaatkate (hall või läbipaistev)
• Välismõõtmed (L × S × K): 180 × 111 × 110 mm
• Kaitseaste: IP66 (tolmukindel, kaitse tugevate veejugade eest)
• Paigaldus: kilp on ette nähtud seina- või paneelipaigalduseks (paigaldusvõimalused sõltuvad valitud tarvikutest)
• Juurdepääs: eemaldatav kate sisemisele juurdepääsuks ja hoolduseks

Kasutamine

Paigaldage kilp puhtale ja stabiilsele pinnale, kasutades sobivaid paigaldustarvikuid ja kinnitusvahendeid, mis ühilduvad kilbi materjaliga. Paigaldage sisemised komponendid, nagu klemmid, DIN-liistu adapterid või kohandatud kinnitusplaadid vastavalt vajadusele, tagades, et kõik juhtmestik ja ühendused vastavad kehtivatele elektristandarditele. Sulgege ja kinnitage kate, et säilitada IP66 kaitse; kui kasutatakse läbipaistvat katet, saab visuaalset kontrolli teostada ilma eemaldamiseta. Veenduge, et kaablisisestused ja kõik tihendid või läbiviigud on korrektselt tihendatud, et säilitada sissetungikaitse.

Soovitused

Parimate tulemuste saavutamiseks valige kaabli läbiviigud ja kinnitusriistvara, mis on IP66 nõuetele vastavad ja ühilduvad polükarbonaadiga, et vältida keemilist vastasmõju. Välitingimustes paigaldamisel vältige pikaajalist kokkupuudet agressiivsete kemikaalidega või otsese UV-kiirgusega ilma täiendavate kaitsemeetmeteta; tihendite ja kinnituspunktide perioodiline kontroll aitab aja jooksul kaitset säilitada.
