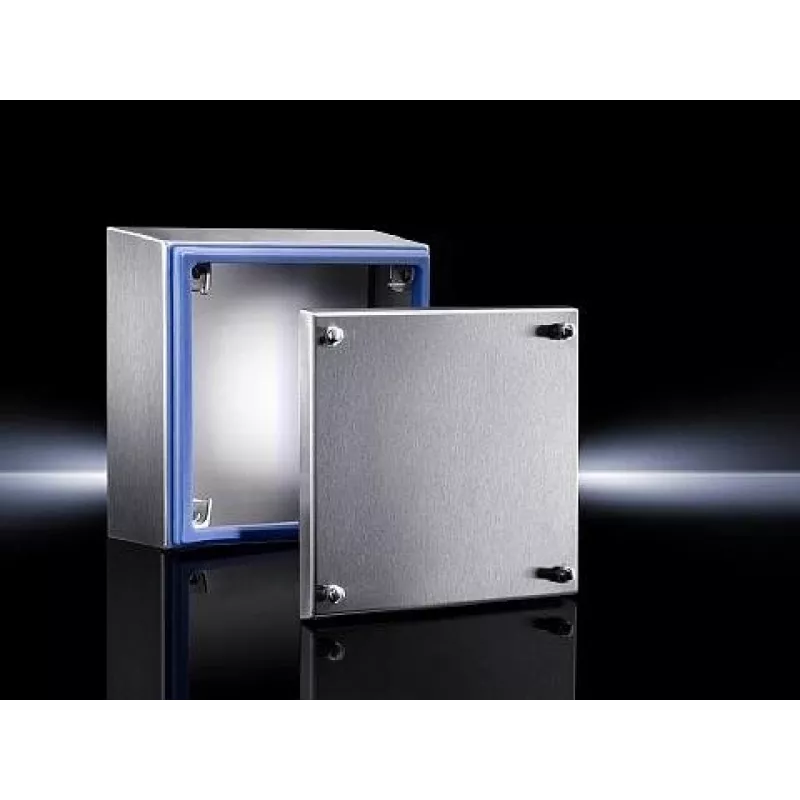

Rittal 1674.600 elektrikilp, IP66, 327×120×227 mm (L×S×K)

Rittal 1674.600 on IP66-klassiga elektrikilp välismõõtmetega 327×120×227 mm (L×S×K). Ehitatud elektri- ja elektroonikakomponentide kaitseks tööstuslikes ja välistingimustes, peab kilp vastu tolmu sissetungile ja tugevatele veejugadele, pakkudes kompaktset korpust juhtseadmetele, klemmliistudele ja väikestele harukarpidele. Selle korpuse geomeetria hõlmab nii kapi kui ka kaane kaldpindu, mis hõlbustavad äravoolu ning vähendavad mustuse ja vedelike kogunemist. Disain sisaldab ümberringi tühimiketa silikoontihendit ja hügieeninõuetele vastavaid kuuskantkruvi kinnitusi turvaliseks sulgemiseks ja lihtsamaks hoolduseks.

Eelised

Korpus pakub IP66 kaitsetaset, mis kaitseb sisemisi komponente tolmu ja tugevate veejugade eest, tagades usaldusväärse töö karmides tingimustes. Kaldpinnad 3° igal küljel ja 10° kaanel toetavad äravoolu ja minimeerivad saastumist. Pidev silikoontihend loob tiheda tõkke niiskuse ja osakeste vastu, samas kui hügieeninõuetele vastavad kuuskantkruvi kinnitused võimaldavad tööriista abil turvalist sulgemist ja lihtsat juurdepääsu hoolduseks. Kompaktsed välismõõtmed muudavad selle sobivaks seal, kus ruumi on vähe, ilma kaitset ohverdamata.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

Paigaldage kilp stabiilsele pinnale või paigaldusraami sisse, mis on paigalduskohale sobiv, tagades, et orientatsioon säilitab kaldpinnad tõhusaks äravooluks. Paigaldage sisemised paigaldusplaadid või DIN-liistud vastavalt kavandatud komponentidele, jättes piisavalt ruumi juhtmestiku ja ventilatsiooni jaoks. Kinnitage komponendid, nagu klemmliistud, releed või väikesed juhtseadmed, kasutades soovitatud paigaldusriistu ja suunake kaablid läbi sobivate tihendusavasid või eelnevalt lõigatud avade. Sulgege kaas ja kinnitage see kaasasolevate kuuskantkruvidega, veendudes, et silikoontihend asetseb ühtlaselt, et säilitada IP66 reiting.

Soovitused

Pikaajalise kaitse tagamiseks kontrollige silikoontihendi terviklikkust pärast paigaldamist ja pärast igat kaane eemaldamist. Kasutage sobivaid kaablitihendeid või toruliitmikke, et säilitada IP66 reiting kaabli sisenemispunktides. Vältige korpuse kokkupuudet kemikaalide või temperatuuridega, mis ületavad tootja määratud piirnorme, ja konsulteerige Rittali dokumentatsiooni materjalispetsiifiliste ja paigaldusjuhiste osas.
