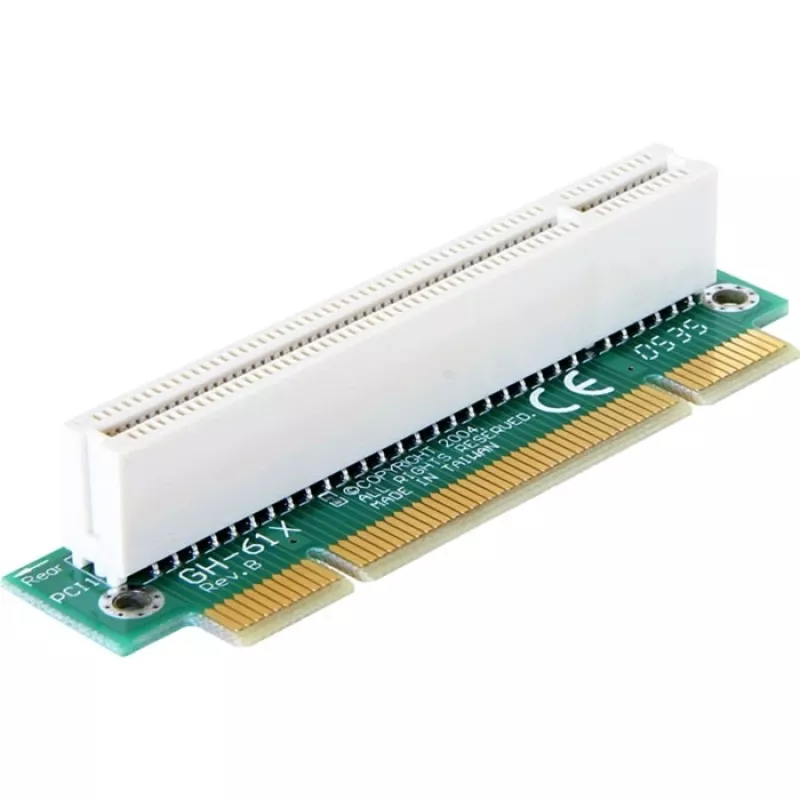

Riser PCI liidesekaart DeLOCK 89071

DeLOCK Riser PCI liidesekaart 89071 on sisemine adapter, mis võimaldab ühendada PCI-kaardi emaplaadi PCI-pessa 90° nurga all. Sellel on 32-bitine PC-kaardi hostiliides ja PCI-väljundliides ning see on mõeldud kasutamiseks piiratud ruumiga süsteemides, nagu 1U (19-tollised) raamikorpused, kus vertikaalne kaardi paigaldamine pole võimalik.

Eelised

See riser-kaart toetab 32-bitist PCI-ühendust, säilitades samal ajal madala profiili, mis sobib 1U (48,3 cm / 19 tolli) korpustele. Selle vasakpoolne sisestusdisain ning kompaktsed kinnitus- ja üldkõrgused võimaldavad paigaldamist õhukestesse šassiidesse, säilitades standardse PCI-ühilduvuse.

Sobib

• 1U raamiserveritele ja õhukestele 19" korpustele, millel on piiratud vertikaalne ruum
• Süsteemidele, mis nõuavad PCI-kaartide horisontaalset paigaldamist
• Sisemistele arvutiuuendustele, kus on vaja madala profiiliga PCI-ühendust

Peamised spetsifikatsioonid

• Hostiliides: PC-kaart 32-bitine
• Väljundliides: PCI (32-bitine)
• Vormitegur: sisemine riser 1U (19") korpustele
• Sisestuskülg: vasak
• Pesa kõrgus: 11 mm
• Kinnituskõrgus: 20 mm
• Üldkõrgus: 27 mm

Kasutamine

Paigaldage riser-kaart 1U šassii sisse, joondades ühenduse emaplaadi PCI-pesaga ja sisestades riser õige 90° orientatsiooniga (vasakpoolne sisestus). Kinnitage riser šassii külge sobivate kinnituspunktide abil, seejärel kinnitage PCI-kaart horisontaalselt riser-i PCI-pessa. Veenduge, et süsteem oleks paigaldamise ajal välja lülitatud ja maandatud.

Soovitused

Kasutage seda riser-it ainult ühilduvates 1U (19") korpustes; enne paigaldamist kontrollige saadaolevat pesa kõrgust (11 mm) ning kinnitus- ja üldkõrguseid (20 mm / 27 mm) vastavalt oma šassii spetsifikatsioonidele, et vältida ruumikonflikte.
