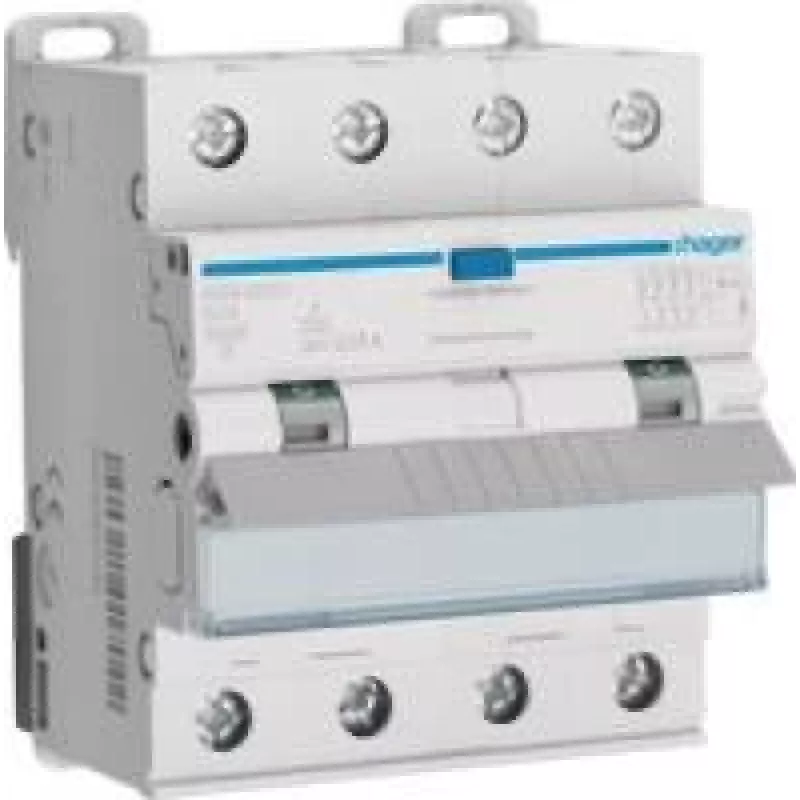

Rikkevoolukaitselüliti Hager ADX425D 4P 25A 30mA tüüp A, 10 kA

Hager ADX425D on 4-pooluseline rikkevoolukaitselüliti liigvoolukaitsega (FI-LS), mis ühendab rikkevoolukaitselüliti (RCD) ja kaitselüliti (MCB) funktsioonid. Selle nimivool on 25 A, rikkevoolu rakendusvool 30 mA (tüüp A) ja lülitusvõime 10 kA. Seade on mõeldud kolmefaasiliste elektripaigaldiste jaoks ning pakub kombineeritud kaitset maalekke, elektrilöögi ning lühise/ülekoormuse vastu elamu- ja väikeärikeskkondades.

Eelised

Seade ühendab rikkevoolu tuvastamise ning ülekoormus- ja lühisekaitse ühes kompaktses seadmes, vähendades jaotuskilpides vajalikku ruumi ja lihtsustades juhtmestust. A-tüüpi rikkevoolu tuvastus hõlmab nii vahelduv- kui ka pulseerivaid alalisvoolu lekkevoole, parandades ohutust elektroonikaseadmetega ahelate puhul. 10 kA lülitusvõime tagab rikkevoolude usaldusväärse katkestamise tüüpilistes madalpingevõrkudes. Seadme 4-pooluseline konfiguratsioon võimaldab kaitsta kõiki kolme faasi ja neutraali kolmefaasilistes süsteemides.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage seade jaotuskilpi ühilduvale DIN-liistule, järgides kohalikke elektrieeskirju ja ühendusskeeme. Ühendage kolm faasijuhti ja neutraal vastavate klemmidega ning veenduge, et liini- ja koormuspool on õigesti tuvastatud. Pärast paigaldamist testige rikkevoolu funktsiooni sisseehitatud testnupu või sobiva testimisseadmega, et kontrollida korrektset toimimist. Vahetage seade välja, kui see ei läbi funktsionaaltesti või näitab kahjustuse märke.

Soovitused

Kasutage seda 4-pooluselist FI-LS-i ahelates, kus on kompaktsel kujul vaja nii maalekkekaitset kui ka lühise/ülekoormuskaitset. Veenduge koordinatsioonis üles- ja allavoolu kaitseseadmetega ning kontrollige ühilduvust ühendatud elektroonikaseadmetega, et vältida soovimatut rakendumist. Tehke perioodilisi katseid kohalike eeskirjade või standardite soovitatud ajavahemike järel.
