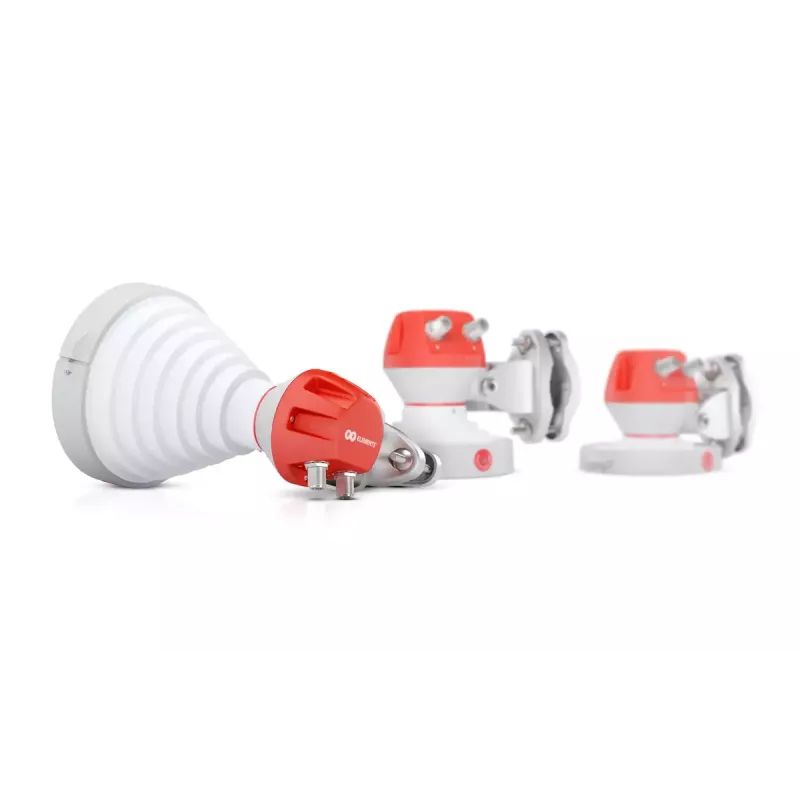

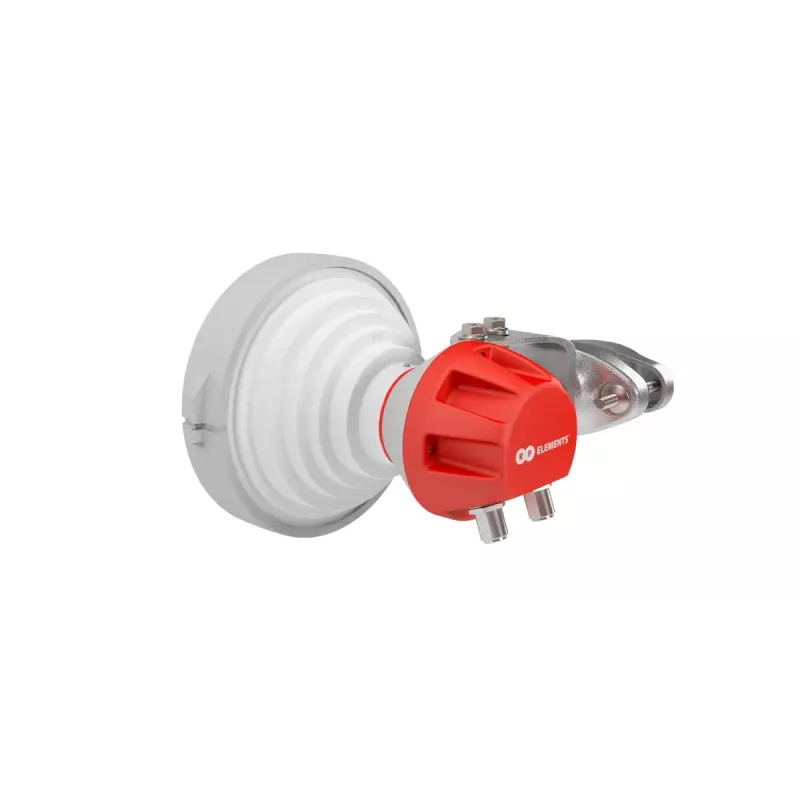

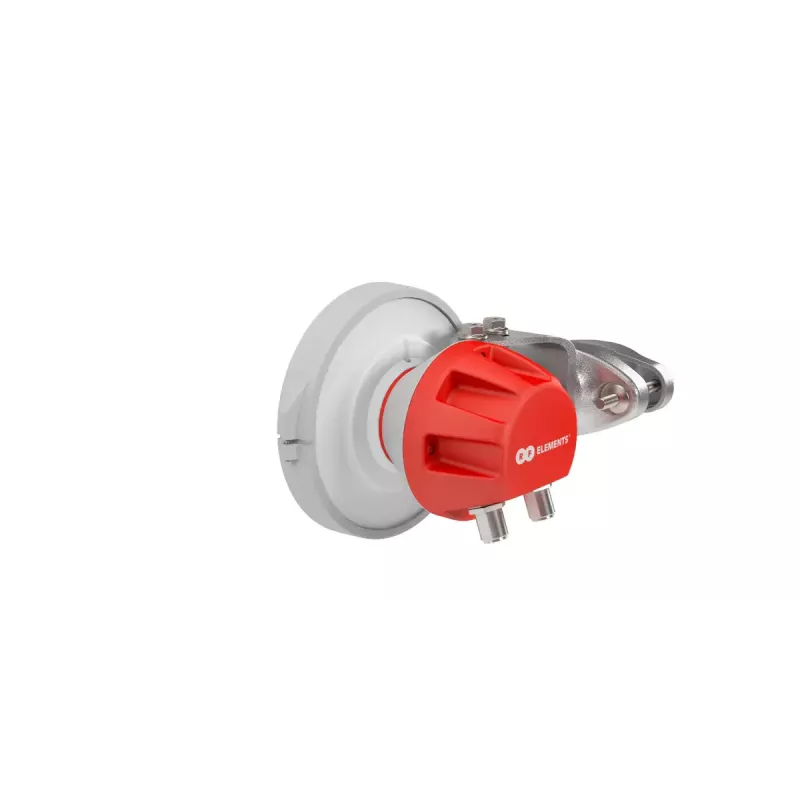

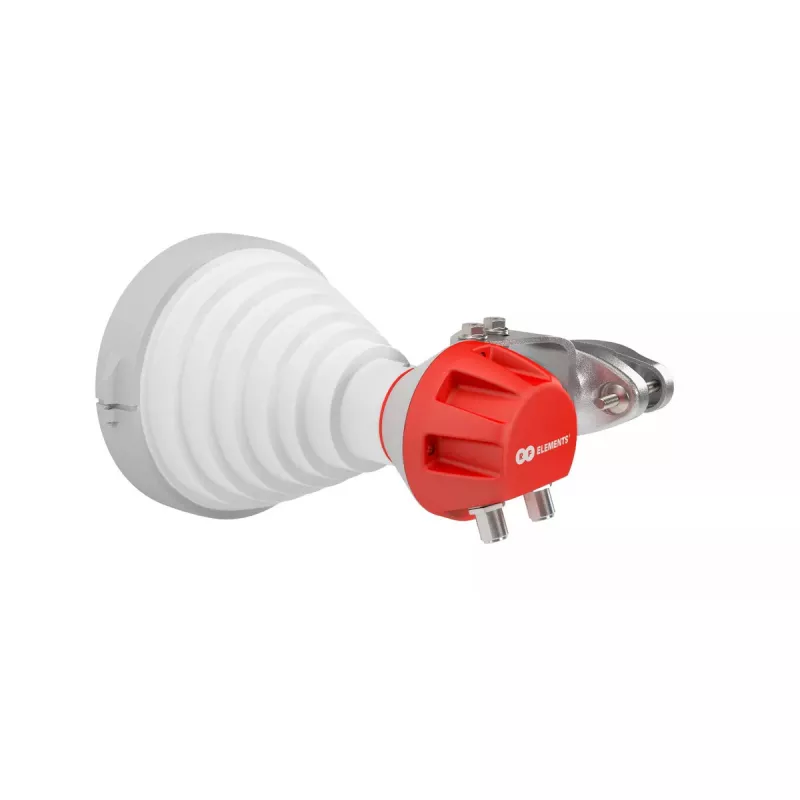

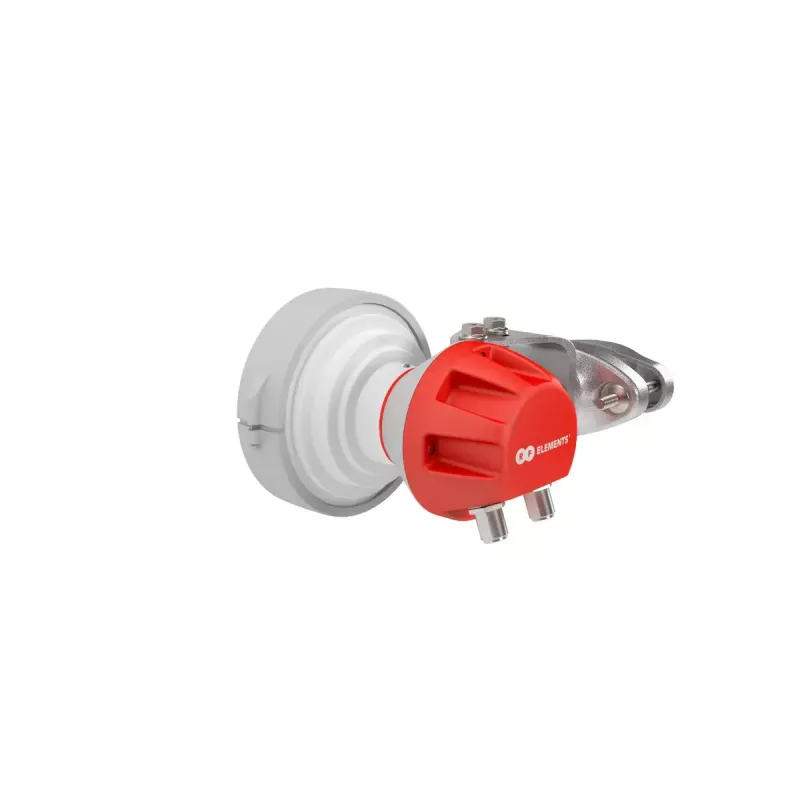

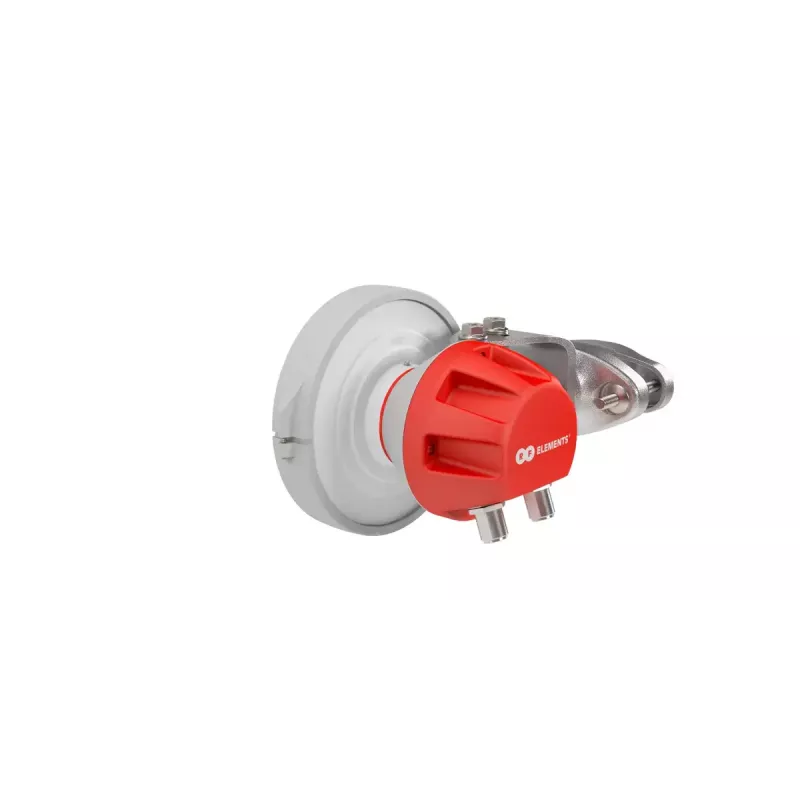

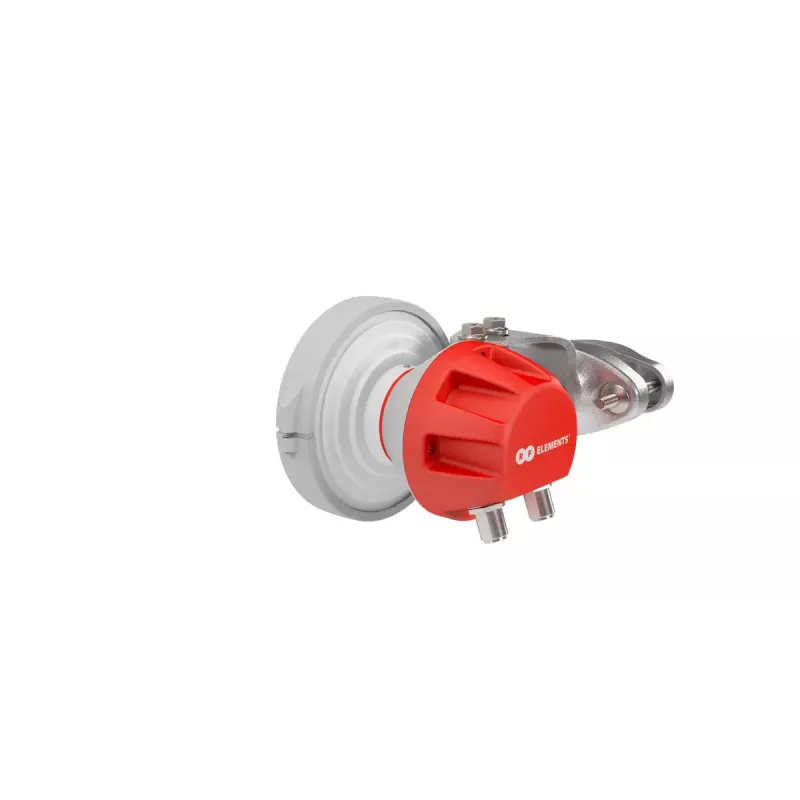

RF Elements SH-CC-5-90 võrguantenn 10 dBi N-tüüpi 5.18 - 6.1 GHz

RF Elements SH-CC-5-90 on operaatoriklassi sümmeetriline sarvvõrguantenn võimendusega 10 dBi, mis on mõeldud kasutamiseks sagedusribas 5,18–6,10 GHz. Kahe lineaarpolarisatsiooniga, takistusega 50 Ω ja N-tüüpi emase pistikuga ühildub see paljude pistikvarustusega raadioseadmetega. Antenni kompaktne metallkonstruktsioon (umbes 260 × 130 × 160 mm) tagab vastupidava, ilmastikukindla lahenduse, mis on mõeldud sektor- ja punkt-katte jaoks, kus on vaja stabiilset, sümmeetrilist kiirt ja väikest külgkiirgust.

Eelised

Sümmeetriline sarvkonstruktsioon tekitab ringsuunalise, sageduslikult stabiilse kiire, millel praktiliselt puuduvad külgsagarad, koondades energia ühte põhikiirde ja vähendades vastuvõtlikkust sektorivälise müra ja häirete suhtes. Laiaribaline jõudlus sagedusalas 5,18–6,10 GHz säilitab tasakaalustatud võimenduse kogu sagedusriba ulatuses. Kompaktne, töökindel metallkorpus ja standardne N-tüüpi emane pistik tagavad lihtsa integreerimise ja pikaajalise välistingimustes töökindluse. Eelmonteeritud konstruktsioon lihtsustab paigaldamist ja vähendab paigaldusaega.

Sobib

• Sektorikatteks traadita internetiteenuse pakkuja võrkudes
• Suure tihedusega kohtadele, kus on vaja minimaalset vastastikust häiret
• Pistikvarustusega raadioseadmetele ja integreeritud süsteemidele, mis töötavad sagedusvahemikus 5,18–6,10 GHz
• Kõrge müratasemega keskkondadesse, kus on oluline külgsagarate summutamine
• Paigaldustele, kus on vaja kompaktset jalajälge ja vastupidavat riistvara

Peamised spetsifikatsioonid

• Sagedusvahemik: 5,18–6,10 GHz
• Võimendus: 10 dBi
• Polarisatsioon: kahekordne lineaarne polarisatsioon
• Takistus: 50 Ω

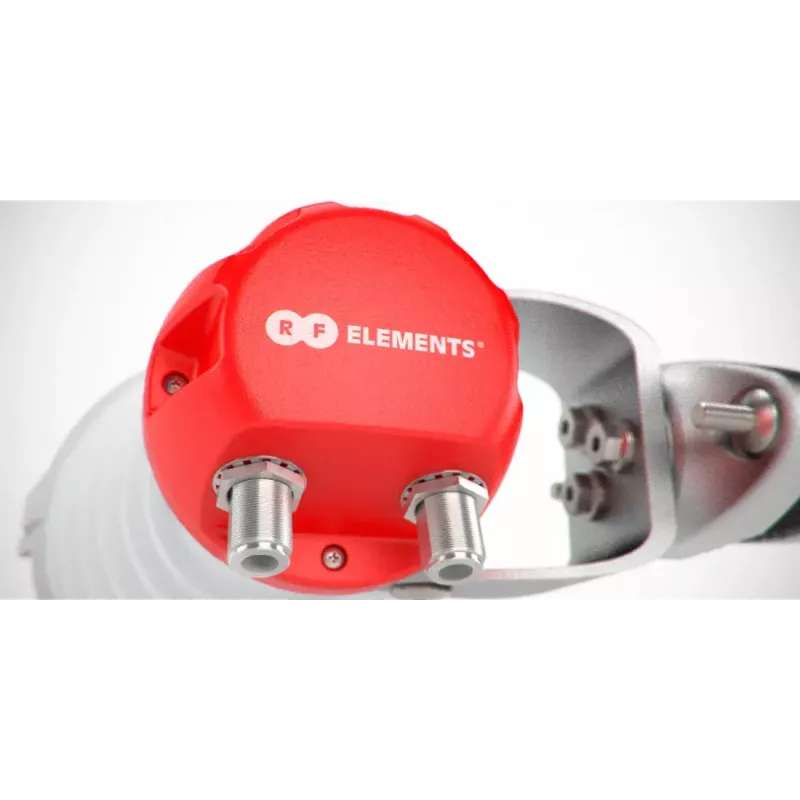

• Pistik: N-tüüpi emane
• Kiirgusdiagramm: sümmeetriline sarv, ringsuunaline kiir minimaalsete külgsagaratega
• Kiire laiuse valikud: kavandatud 90° sektorimudelina (sümmeetriline muster)
• Materjalid: survevalu-/stantsitud-/pressitud alumiiniumkomponendid, ABS-plastosad, roostevabast terasest riistvara
• Mõõtmed (ligikaudsed): 260 mm × 130 mm × 160 mm

Kasutamine

Paigaldage antenn sobivale mastile või tornile, kasutades kaasasolevat kinnitust ja roostevabast terasest riistvara; lõplikuks pingutamiseks on vaja ainult ühte tavalist tööriista. Ühendage 50 Ω koaksiaalkaabel, millel on sobiv N-tüüpi isane pistik, antenni N-tüüpi emasesse porti ja suunake kaabel raadioseadmesse. Joondage antenn soovitud sektorikatte saavutamiseks – kasutage sümmeetrilist ringsuunalist kiirmustrit, et katta lähedalasuvaid abonente ilma surnud tsoonideta. Kontrollige raadioseadme sätteid töösagedusvahemikule 5,18–6,10 GHz ja kontrollige pärast paigaldamist lingi kvaliteeti. Veenduge, et kõik ilmastikukindlad tihendid ja kaabli läbiviigud on korralikult paigas, et säilitada välistingimustes töökindlus.

Soovitused

Parimate tulemuste saavutamiseks mürarikastes või ülerahvastatud sagedusribades paigutage SH-CC-5-90 nii, et see kasutaks ära oma minimaalset külgsagarate kiirgust, ja kasutage N-tüüpi liidestega ühilduvaid pistikvarustusega raadioseadmeid. Mitme sektori kasutamisel jätke piisav eraldus ja planeerige hoolikalt koospaigutus, et maksimeerida võimsust ja minimeerida vastastikust häiret. Kontrollige regulaarselt kinnitusriistvara ja kaabli otsakuid, et säilitada pikaajaline jõudlus.
