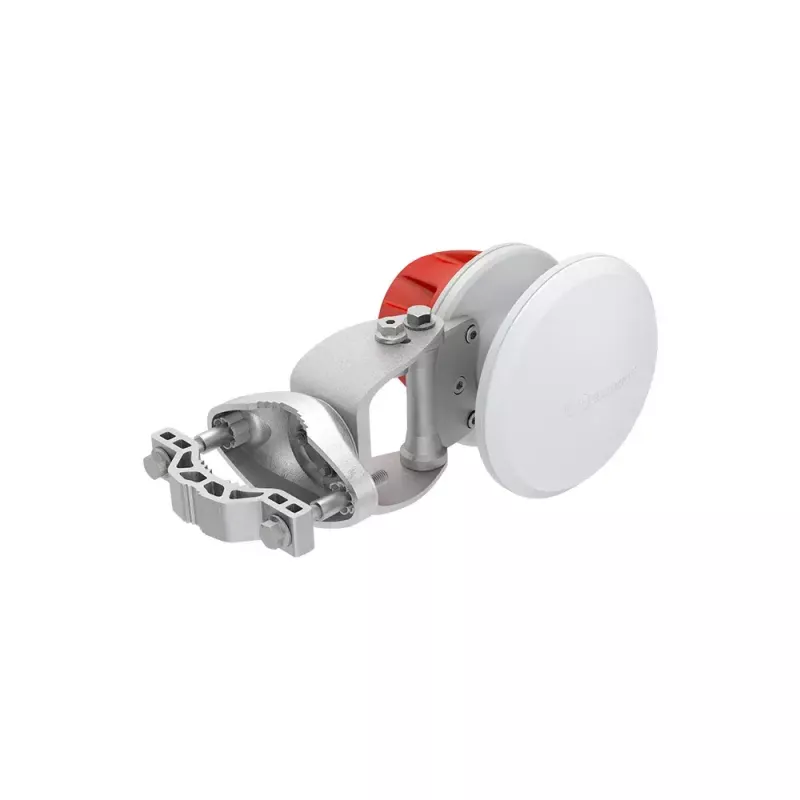

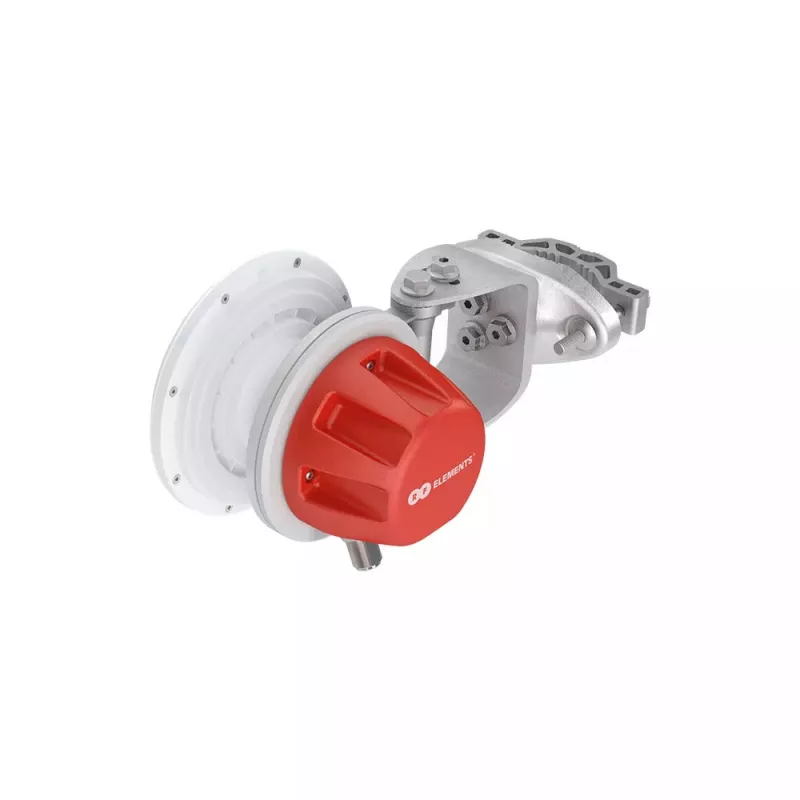

Horn antenna RF Elements HG3-CC-S90

RF Elements HG3-CC-S90 on kompaktne sümmeetriline kandelaine klassi sarikantenn, mis on mõeldud tööks sagedusalas 5,18–6,40 GHz. Ümmarguse põhikiire, N-tüüpi emase pistiku ja stabiilse 9,6 dBi võimendusega mudel pakub lairiba jõudlust ja kompaktseid mõõtmeid (312 × 157 × 152 mm) paigaldisteks, kus on vaja spektri efektiivsust, skaleeritavust ja täpset katvust.

Eelised

Sümmeetrilise sarikantenni Carrier Class Gen2 disain tekitab identsed kiire laiused asimuudis ja kõrguses, välistab külgmised kroonlehed ja vähendab vastuvõetud ja saadetud müra võrreldes traditsiooniliste sektorantennidega. Selle sagedussõltumatu kiirgusdiagramm tagab stabiilse võimenduse kogu sagedusala 5180–6400 MHz ulatuses. Kompaktne ehitus ja vastupidav alumiinium tagavad ilmastikukindluse, vähendades samal ajal füüsilist jalajälge tornidel. N-tüüpi emased pistikud võimaldavad ühilduvust paljude pistikühendusega raadioseadmetega.

Sobib

• Välistingimustes punkt-mitmikpunkti juhtmevabad võrgud 5 GHz sagedusalas
• Suure tihedusega sektori juurutused, mis nõuavad kitsaid, samas paiknevaid sektoreid
• Torni paigaldised, kus on ruumi- või rendipiirangud
• Keskkonnad, kus on oluline madal külgmiste kroonlehtede kiirgus ja spektri parem taaskasutus

Peamised spetsifikatsioonid

• Sagedusala: 5,18–6,40 GHz
• Maksimaalne antenni võimendus: 9,6 dBi
• Impedants: 50 Ω
• Pistikühendus: N-tüüpi emane
• Kiirgusnurk: 90° (mudel S90)
• Mõõtmed (L × S × K): 312 × 157 × 152 mm
• Kaal: 1,8 kg
• Värv: valge, punane
• Materjal: survevalatud, stantsitud ja pressitud alumiinium; UV-kindlad plastid; roostevabast terasest riistvara

Kasutamine

Paigaldage HG3-CC-S90 sobivale mastile või tornile, kasutades standardseid kinnitusklambreid ja roostevabast terasest riistvara. Ühendage 50 Ω impedantsiga koaksiaalkaabel antenni N-tüüpi emaspistikusse ning seejärel ühilduva pistikühendusega raadiosaatjaga. Joondage antenn nii, et ümmargune põhikiir kataks kavandatud sektori; kuna antennil on identsed asimuudi ja kõrguse kiirelaiused, reguleerige kõrgust ja kallet, et vältida kattenulle lähedalasuvate klientide puhul. Järgige raadiotootja juhiseid kaabelduse ja maanduse osas.

Soovitused

Parima spektraalefektiivsuse ja koos eksisteerimise tagamiseks rakendage mitu kitsast sektorit (näiteks 30°–90° mudelid) hoolika mehaanilise joondusega ja piisava eraldatusega sektorite vahel. Kasutage seda antenni seal, kus kompaktne suurus ja madal külgmiste kroonlehtede kiirgus on vajalikud tihedate juhtmevabade võrkude läbilaskevõime ja skaleeritavuse parandamiseks.
