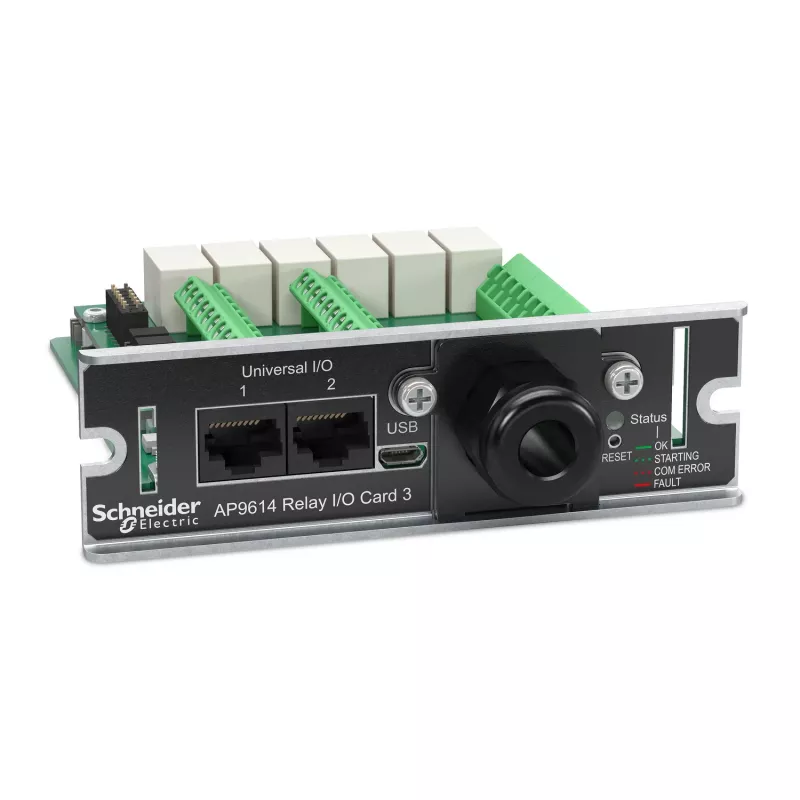

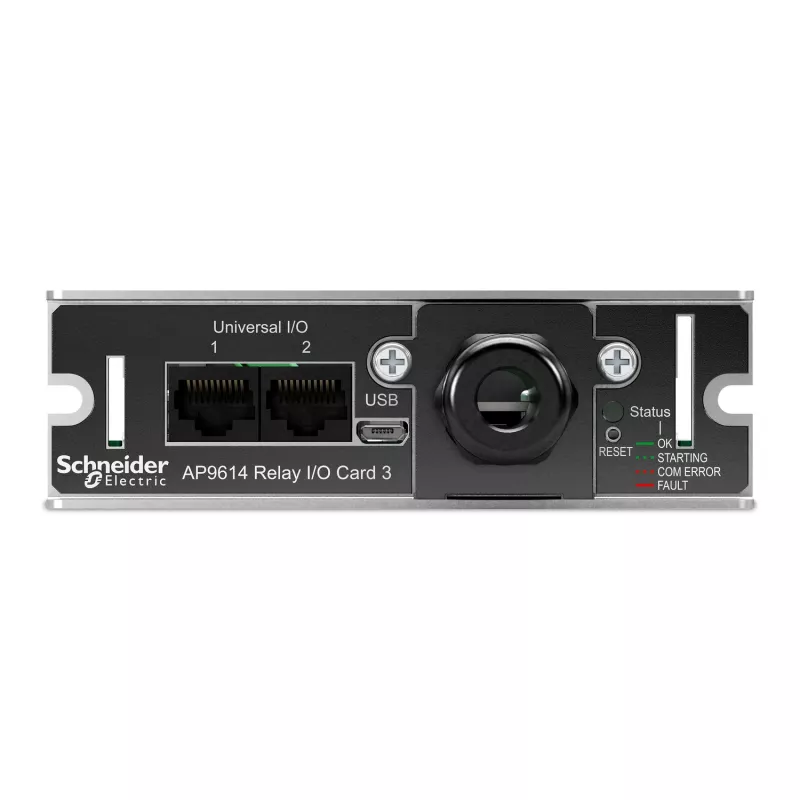

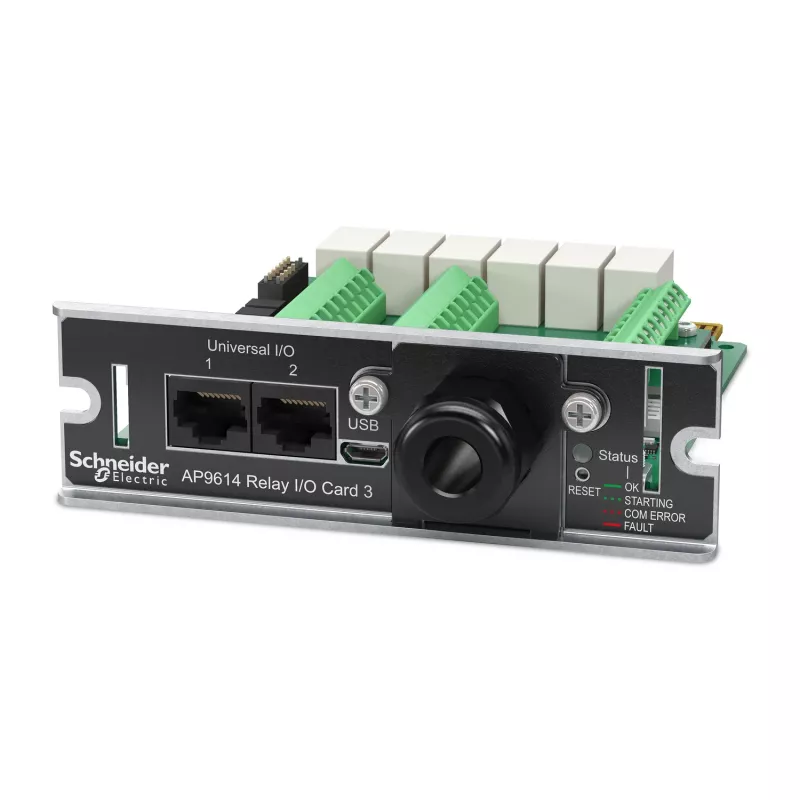

Releekaart APC AP9614 UPS-i lisaseade 121x128x38 mm

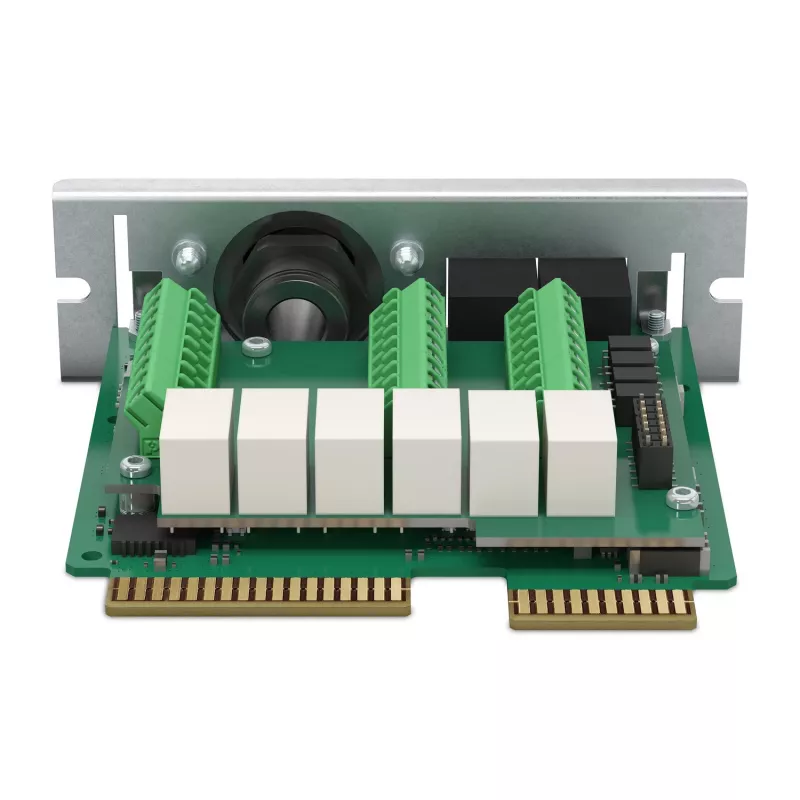

APC AP9614 releekaart on lisaseade APC UPS-süsteemidele, mis lisab kuivkontaktisisendeid ja seadistatavaid releeväljundeid. Sellel on kuus väljundreleed ja neli sisendkontakti väliste päästikute jälgimiseks ning ühendatud seadmete juhtimiseks. Kaks universaalset I/O (UIO) porti võtavad vastu valikulisi keskkonnaandureid või kuivkontakti I/O lisaseadet, mis laiendab kaarti veel kahe täiendava kuivkontaktisisendi ja releeväljundiga. Kaart ühendatakse arvutiga kaasasoleva mikro-USB kaabli abil, et pääseda ligi dünaamilisele veebiliidesele konfigureerimiseks ja haldamiseks.

Eelised

Releekaart suurendab UPS-i integreerimisvõimalusi, pakkudes mitut seadistatavat releeväljundit ja sisendit automatiseerimiseks ning häirete edastamiseks. Keskkonnaandurite ja täiendava kuivkontakti I/O lisaseadme toetus võimaldab laiendamist ilma kaarti välja vahetamata. Mikro-USB ühendus ja veebiliides tagavad lihtsa konfigureerimise UPS-i seadete, releetoimingute ja anduri päästikute jaoks.

Sobib

• UPS-i käivitatud sündmuste kaugjuhtimine
• UPS-i signaalide integreerimine hoonehaldus- või juhtimissüsteemidega
• Väliste anduritega käivitatavate toimingute lisamine UPS-i tööle
• Relee- ja kontakt-I/O võimsuse laiendamine serveriruumides ning võrgukappides

Peamised tehnilised andmed

• Mudel: APC AP9614
• Funktsioon: Kuivkontakti I/O releekaart
• Väljundid: 6 seadistatavat releed
• Sisendid: 4 kuivkontaktisisendit
• Laiendatavus: 2 UIO porti; toetab kuivkontakti I/O lisaseadet (lisab 2 sisendit ja 2 releeväljundit)
• Liides: mikro-USB veebiliidese jaoks
• Mõõtmed: 121 x 128 x 38 mm
• Kaal: 0,2 kg
• Bränd: APC
• MPN: AP9614
• EAN: 0731304733065

Kasutamine

Paigaldage AP9614 kaart sobivasse APC UPS-i laienduspesasse vastavalt UPS-i riistvara juhistele. Ühendage vajalikud kuivkontaktisisendid ja releeväljundid väliste seadmete või juhtimissüsteemidega, kasutades kaardi klemme. Kasutage kaasasolevat mikro-USB kaablit, et ühendada kaart arvutiga, avage veebiliides ning seadistage relee vastendused, sisendtoimingud ja keskkonnaandurite läved. Määrake toimingud, mis käivituvad oleku muutustest või UPS-i sündmustest, ning salvestage konfiguratsioon.

Soovitused

Kontrollige UPS-i ühilduvust ja järgige APC paigaldusjuhiseid. Kasutage kriitiliste signaaliliinide puhul varjestatud juhtmeid ning katsetage releetoiminguid kontrollitud keskkonnas enne tootmissüsteemidesse rakendamist.
