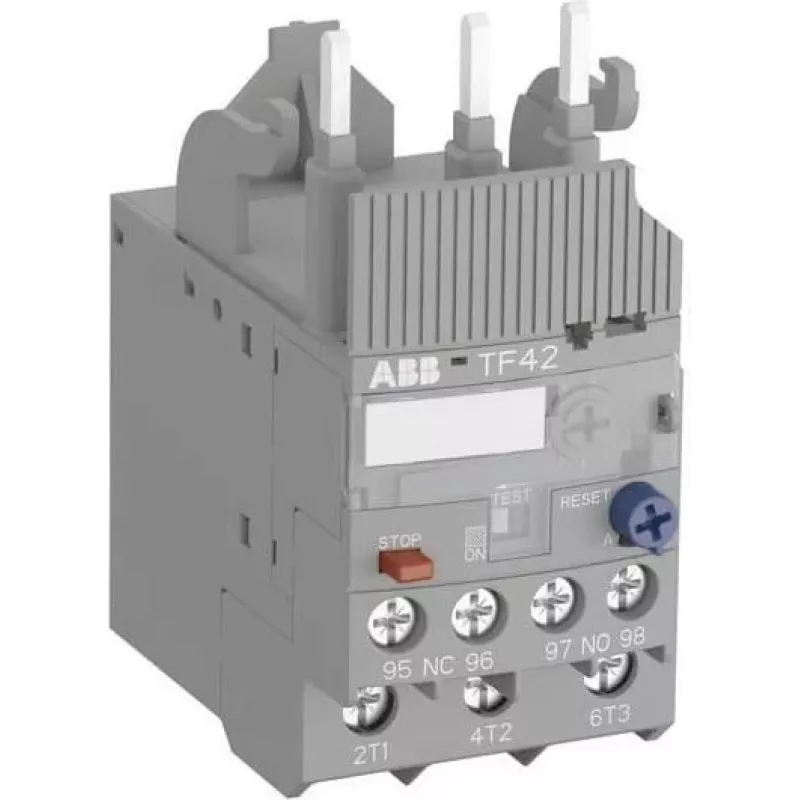

ABB TF42-4.2 Termokaitserelee, 3.4-4.2 A, klass 10, 3-pooluseline, 690 V AC, kruviklemmid

Tööstuslikes mootorijuhtimispaneelides on kolmefaasiliste mootorite kaitsmine püsiva ülevoolu eest kriitilise tähtsusega. ABB TF42-4.2 termokaitserelee on loodud selleks ülesandeks, pakkudes usaldusväärset kaitset mootoritele nimitalitlusvoolu vahemikus 3.4 kuni 4.2 A. Seda kasutatakse tavaliselt koos ABB AF-seeria kontaktoritega, nagu AF09 kuni AF38, pakkudes kompaktset ja töökindlat lahendust masinaehitajatele ja paneelitootjatele.

Peamised tehnilised andmed

• Nimitalitlusvoolu vahemik: 3.4 - 4.2 A
• Väljalülitusklass: klass 10
• Pooluste arv: 3
• Nimitalitluspinge (Ue): 690 V AC
• Nimiisolatsioonipinge (Ui): 690 V
• Nimilöögitaluvuspinge (Uimp): 6 kV
• Abikontaktid: 1 NO + 1 NC
• Kinnitusviis: otsekinnitus kontaktorile / iseseisev
• Lähtestustüüp: käsitsi ja automaatne
• Ümbritseva õhu töötemperatuur: -25 kuni +60 °C
• Ümbritseva õhu säilitustemperatuur: -50 kuni +80 °C
• Kaitsetase: IP20
• Klemmi tüüp: kruviklemmid
• Standardid: IEC/EN 60947-4-1, IEC/EN 60947-5-1
• Ülekoormuskaitse tüüp: termiline

Miks seda valida

TF42-4.2 tagab täpse termilise ülekoormuskaitse klassi 10 väljalülituskarakteristikuga, tagades mootorite kiire väljalülitamise ülekoormuse tingimustes. Selle kahekordne lähtestusrežiim (käsitsi ja automaatne) pakub paindlikkust erinevate töönõuete jaoks. Relee lai ümbritseva õhu temperatuurivahemik ja robustne disain muudavad selle sobivaks nõudlikesse tööstuskeskkondadesse, samas kui otsekinnitus ABB kontaktoritele lihtsustab paigaldust ja vähendab juhtmestiku aega.

Ideaalne kasutusala

• Kolmefaasiliste mootorite kaitsmine konveiersüsteemides, pumpades, ventilaatorites ja kompressorites
• Tööpinkides ja pakkimismasinates, mis nõuavad usaldusväärset mootorikaitset
• Küte-, ventilatsiooni- ja kliimaseadmed ning tööstusautomaatika paneelid
• Rakendused, kus eelistatakse otsekinnitust ABB AF-seeria kontaktoritele

Hea teada

TF42-4.2 on termokaitserelee voolu seadevahemikuga 3.4 kuni 4.2 A. Sellel on kruviklemmid turvaliste ühenduste jaoks ning see pakub ühte normaalselt avatud ja ühte normaalselt suletud abikontakti juhtimiseks ja signaalimiseks. Relee vastab rahvusvahelistele standarditele IEC/EN 60947-4-1 ja IEC/EN 60947-5-1, tagades ohutuse ja jõudluse. Selle IP20 kaitsetase tähendab, et see on ette nähtud paigaldamiseks kapslisse. Iseseisvaks kasutamiseks võib osutuda vajalikuks sobiv kinnitusadapter.
