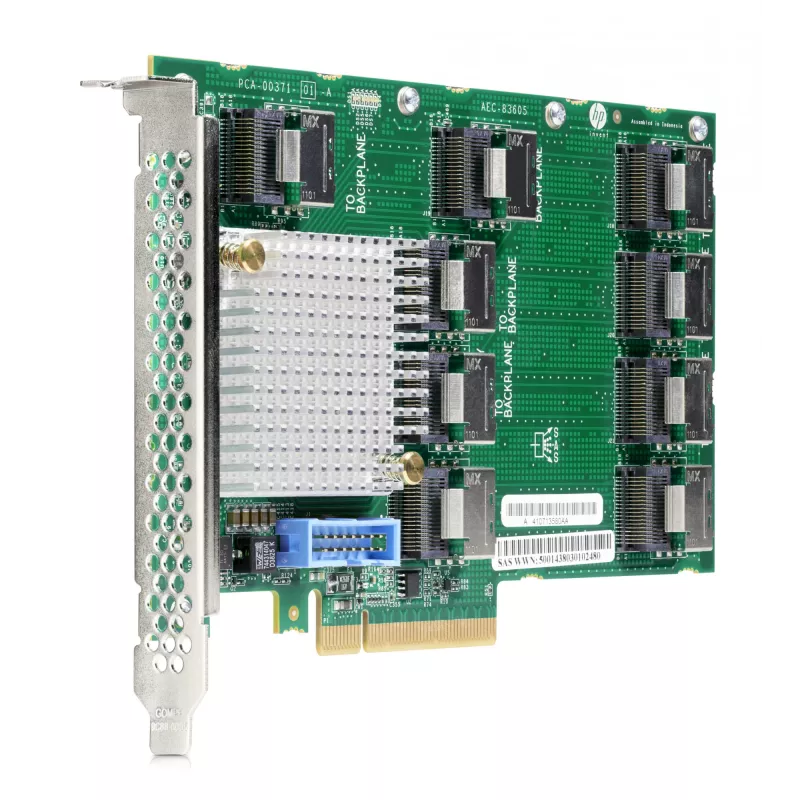

RAID-kontroller HPE 870549-B21

HP SAS-laienduskaart võimaldab sisemist salvestusruumi laiendamist HP ProLiant DL380 Gen9 serverite jaoks, võimaldades toe enam kui kaheksale sisemisele kõvakettale, kui seda kasutatakse koos Gen9-toega Smart Array või Smart HBA kontrolleriga. See täiskõrgune kaart pakub 12 Gb/s SAS-ühenduvust ja sisaldab üheksat sisemist porti kuni 26 füüsilise lingiga. Komplekt sisaldab vajalikke kaableid toetatud sisemiste SAS-kettapuuride ühendamiseks DL380 Gen9 serveriga.

Eelised

SAS-laienduskaart suurendab sisemist kettamahtu ilma väliste kestadeta ja võimaldab RAID-konfiguratsioone üle kaheksa ketta, kui seda kasutatakse koos toetatud HP Smart Array või Smart HBA kontrolleriga. See pakub 12 Gb/s SAS-ühenduvust, üheksat sisemist porti ja haldamist HP Smart Storage Administratori kaudu, mis on integreeritud serveri intelligentsetesse seadistustööriistadesse. Kõik vajalikud kaablid toetatud DL380 Gen9 kettapuuride jaoks on kaasas.

Sobib

• Sisemise salvestusmahu laiendamine HP ProLiant DL380 Gen9 serverites
• RAID-massivide loomine, mis hõlmavad rohkem kui 8 sisemist ketast (kui kasutatakse koos toetatud kontrolleriga)
• Täiendava sisemise kettapüüri lisamine ja kõigi ketaste haldamine Smart Array või Smart HBA kaudu

Peamised spetsifikatsioonid

• SAS-ühenduvus: 12 Gb/s
• Sisemised pordid: 9
• Maksimaalne toetatud füüsilisi linke: 26
• Vormitegur: täiskõrgune laienduskaart
• Ühilduvus: HP ProLiant DL380 Gen9 server (nõuab Gen9-toega Smart Array või Smart HBA kontrollerit)

Kasutamine

Paigaldage täiskõrgune SAS-laienduskaart DL380 Gen9 serveri vabasse PCIe-pessa ja ühendage see Smart Array või Smart HBA kontrolleriga, kasutades kaasasolevaid kaableid. Kinnitage toetatud sisemised SAS-kettapuurid kaardi sisemiste portide külge vastavalt serveri riistvarajuhendile. Konfigureerige ja hallake ühendatud kettaid ja RAID-massiive, kasutades HP Smart Storage Administrator utiliiti, mis on saadaval serveri intelligentse seadistusliidese kaudu.

Soovitused

Kasutage SAS-laienduskaarti ainult koos Gen9-toega HP Smart Array või Smart HBA kontrolleritega ja tutvuge DL380 Gen9 riistvara dokumentatsiooniga toetatud kettapuuride kombinatsioonide ja kaabelduse kohta. Veenduge, et püsivara ja HP Smart Storage Administrator oleksid ajakohased enne RAID-i konfigureerimist üle laiendatud kettakomplektide.
