Rack PDU APC NetShelter Advanced lülitatav 3-faasiline 43,5 kW (400 V 63 A) või 34,6 kW (415 V 60 A), 42 pistikupesa, IEC 60309 sisend

APC NetShelter Rack PDU Advanced on lülitatav rack-toitejaotusseade, mis on loodud usaldusväärseks toiteedastuseks ja nähtavuseks serveri- ja võrgukappides. See toetab suure tihedusega paigaldusi 42 pistikupesaga 0U-vormingus ja 4-in-1 kombinatsioon-IEC-pistikupesadega (C13, C19, C15, C21) paindlikuks kaabelduseks. Seade pakub PDU-tasemel mõõtmist 1% täpsusega, kohalikku värvi-LCD-kuvarit ja kaugseiret gigabitise Etherneti kaudu. Kaks võrguporti toetavad kaskaadühendust ja võrgu liiasust ning Live Swap võrguhalduskaarti saab asendada ilma ühendatud seadmeid välja lülitamata. PDU on ette nähtud töötama laiendatud temperatuurivahemikus kuni 60 °C ja on sertifitseeritud ülemaailmseks kasutamiseks.

Eelised

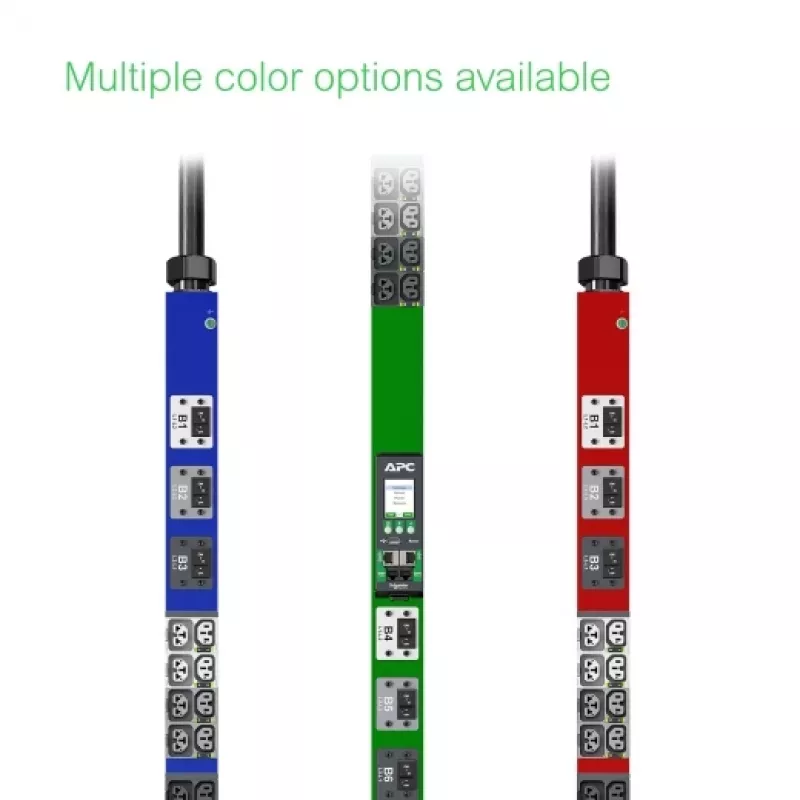

Pakub suurt pistikupesade tihedust ja paindlikku pistikupesade ühilduvust erinevate juhtmetüüpide jaoks, võimaldades riiuliruumi tõhusat kasutamist. Täpne võimsuse mõõtmine (1%) toetab arveldust, võimsuse planeerimist ja lävealarme. Vahelduva faasiga pistikupesade rühmitamine ja värvikoodiga pistikupesad lihtsustavad koormuse tasakaalustamist ja kaabihaldust. Kaks Etherneti porti ja toitejagamine võimaldavad NMC jätkuvat tööd, kui PDU kaotab vahelduvvoolutoite, samas kui Live Swap NMC vähendab hooldusaegset seisakuaega. Töökindlus kuni 60 °C ja ülemaailmsed sertifikaadid (UL/CE/CSA) võimaldavad kasutuselevõttu erinevates andmekeskusekeskkondades.

Sobib

• Suure tihedusega serveri- ja võrgukappide paigaldistele
• Andmekeskustele, mis nõuavad täpset võimsuse mõõtmist ja arveldamist
• Keskkondadele, mis vajavad kaugpistikupesade lülitamist ja seiret
• Riiulitele, mis kasutavad segatüüpi IEC toitejuhtmeid ja kombinatsioonpistikupesasid
• Paigaldistele, mis nõuavad võrgu liiasust või PDU kaskaadühendust

Peamised tehnilised andmed

• Mudel: APC NetShelter Rack PDU Advanced, APDU10450SW
• Tüüp: Lülitatav rack-PDU, 0U (vertikaalne kinnitus)
• Faasid: 3-faasiline (vahelduva faasiga rühmitus)
• Võimsus: kuni 43,5 kW (400 V, 63 A) või 34,6 kW (415 V, 60 A) sõltuvalt konfiguratsioonist
• Nimisisendpinge: 200–240 V; sagedus: 50–60 Hz
• Maksimaalne vool: 60 A

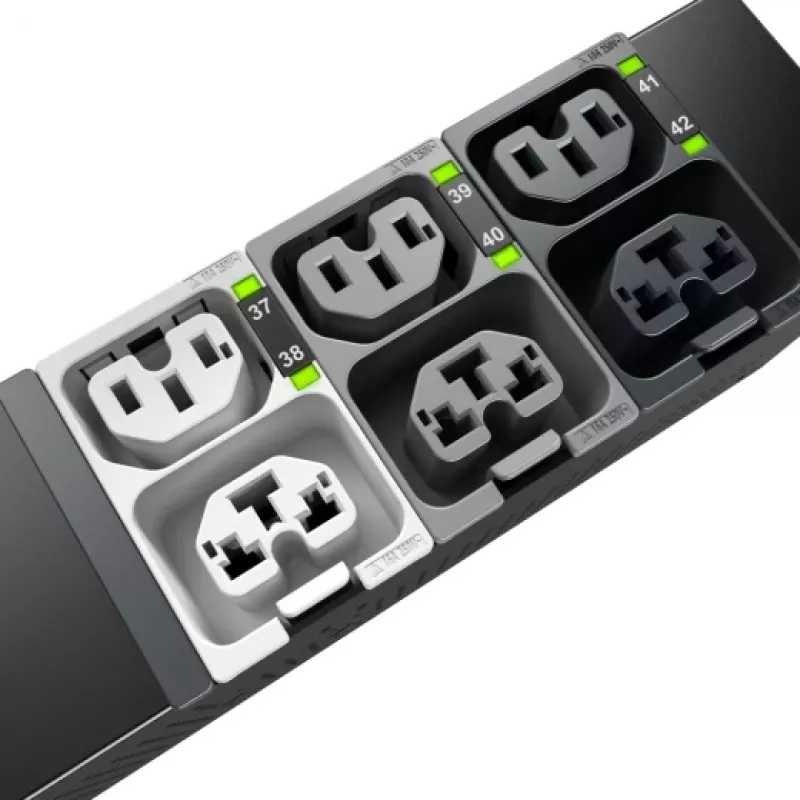

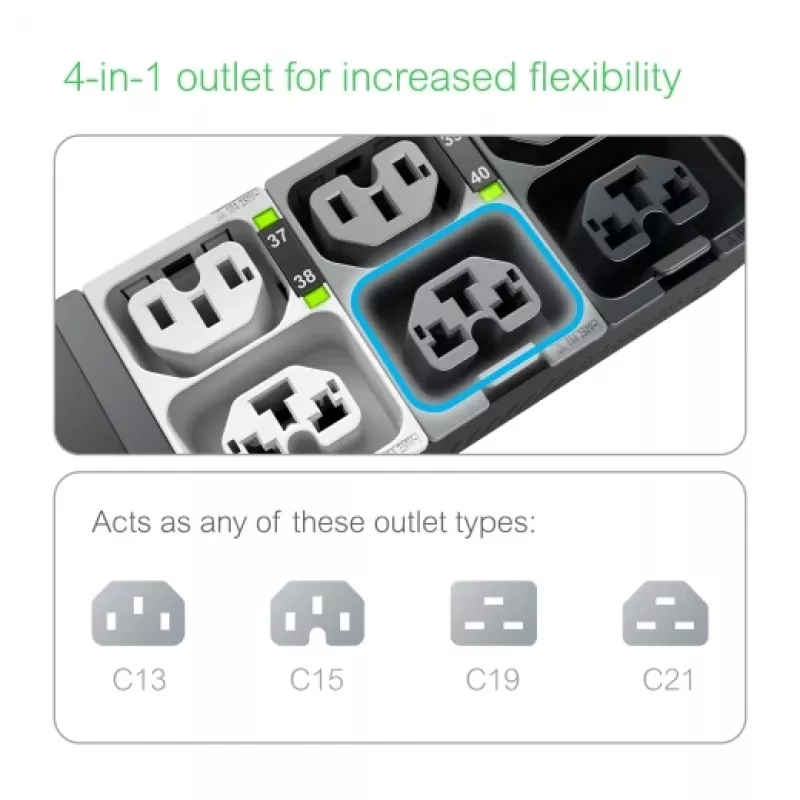

• Pistikupesad: 42 pistikupesa (maksimaalne pistikupesade tihedus märgitud; mõnel SKU-l on 40, 42 või 48); 4-in-1 IEC kombinatsioonpistikupesad (C13, C15, C19, C21)
• Sisendpistik: IEC 60309
• Mõõtmistäpsus: 1%

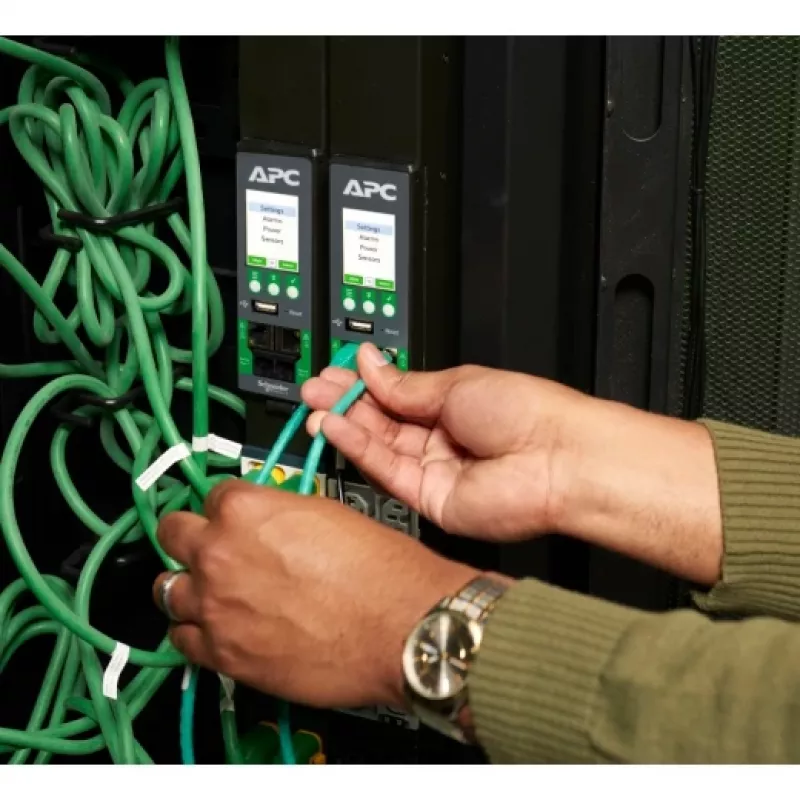

• Võrk: Gigabit Ethernet + sekundaarne 10/100 Etherneti port (kaks porti kaskaadühenduse/liiasuse jaoks)

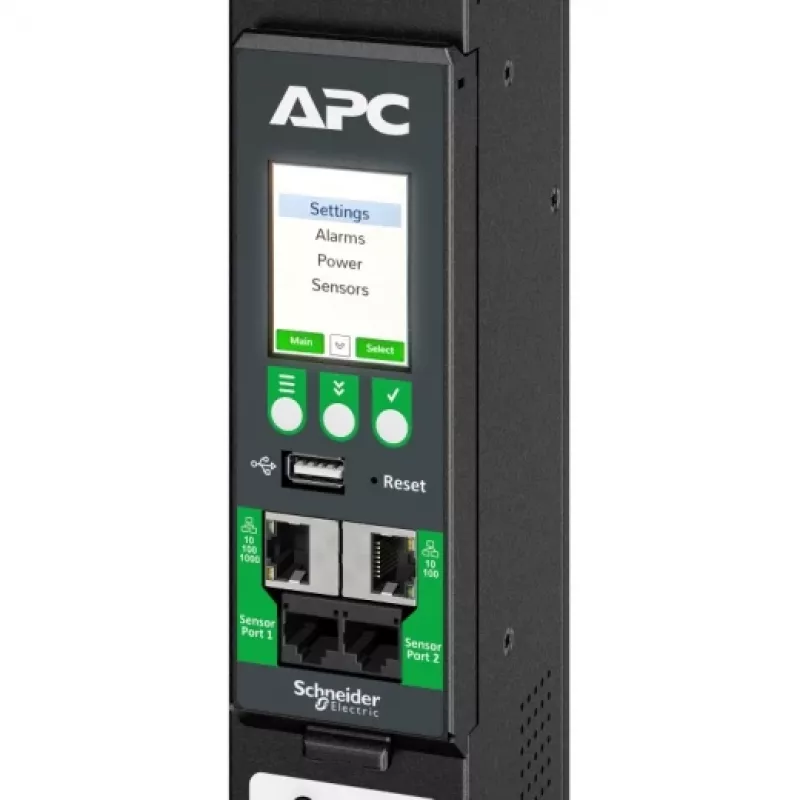

• Ekraan: Värviline LCD
• Keskkond: Kaks anduri porti (valikulised andurid müüakse eraldi)
• Töötemperatuur: kuni 60 °C (140 °F) täiskoormusel
• Sertifikaadid: UL, CE, CSA (nt UL 62368-1, CSA C22.2 No 62368-1, FCC part 15)
• Mõõtmed (ligikaudsed): Laius 56 mm, Sügavus 75 mm, Kõrgus 1826 mm
• MPN: APDU10450SW; EAN: 0731304439110

Kasutamine

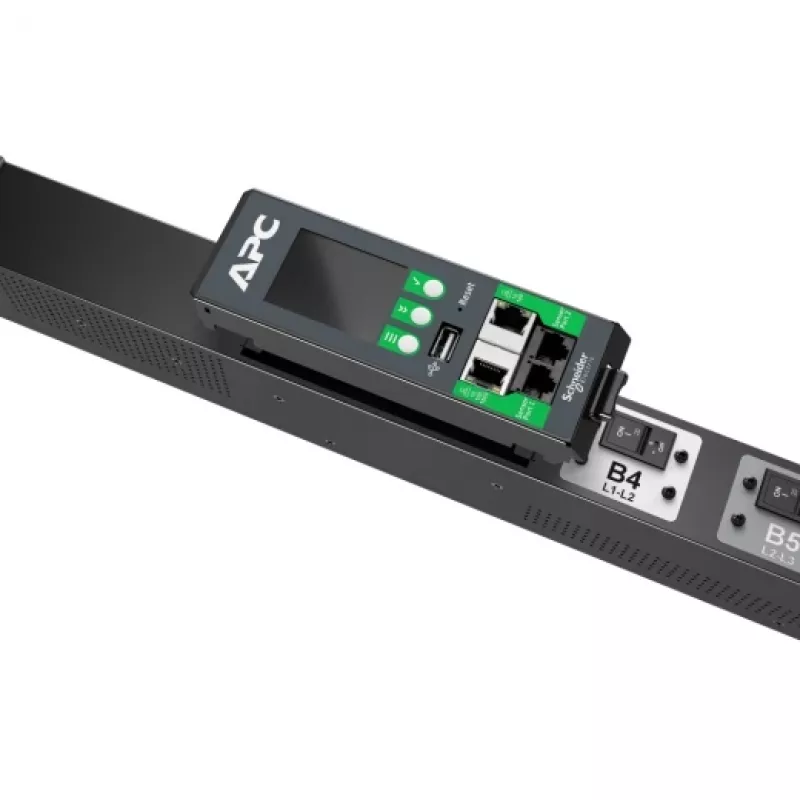

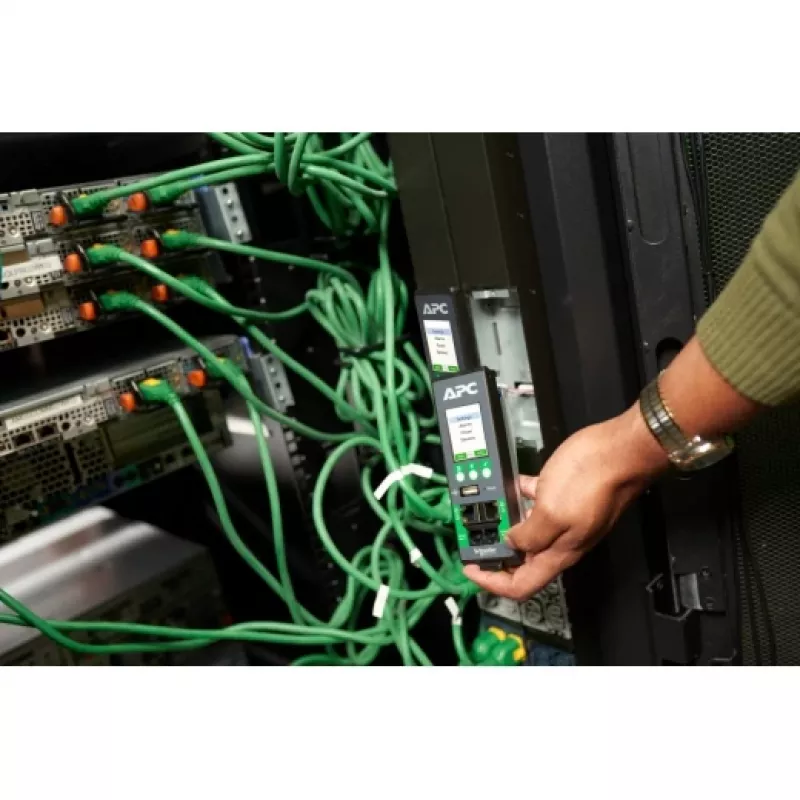

Paigaldage PDU vertikaalselt riiulisse (0U) ja ühendage sobiv IEC 60309 sisendpistik toiteallikaga. Kinnitage seadmete toitejuhtmed 4-in-1 kombinatsioonpistikupesadesse vastavalt seadme sisendtüübile. Kasutage kohalikku värvi-LCD-d koheseks võimsuse näiduks ja oleku kontrollimiseks või ühendage PDU võrku gigabitise Etherneti pordi kaudu kaugseireks, pistikupesade lülitamiseks ja mõõtmiseks. PDU-de kaskaadühendamiseks kasutage sekundaarset Etherneti porti vastavalt paigaldusjuhendile. Vajadusel asendage võrguhalduskaart, hoides PDU ja ühendatud seadmed toite all, kasutades Live Swap funktsiooni vastavalt APC hooldusjuhistele.

Soovitused

Enne paigaldamist kontrollige sisendpinget ja voolutugevust, planeerige pistikupesade ühendused vahelduvate faasirühmade abil koormuse tasakaalustamiseks ning ühendage keskkonnaandurid, kui temperatuuri ja niiskuse jälgimine on vajalik. Kasutage tootja heakskiidetud toitejuhtmeid ja järgige kohalikke elektrieeskirju. Arveldamiseks või võimsuse planeerimiseks tuginege PDU 1% mõõtmistäpsusele ja integreerige oma seiretarkvaraga NMC kaudu.
