Rack Cooling Equipment EFB Elektronik 691659V3

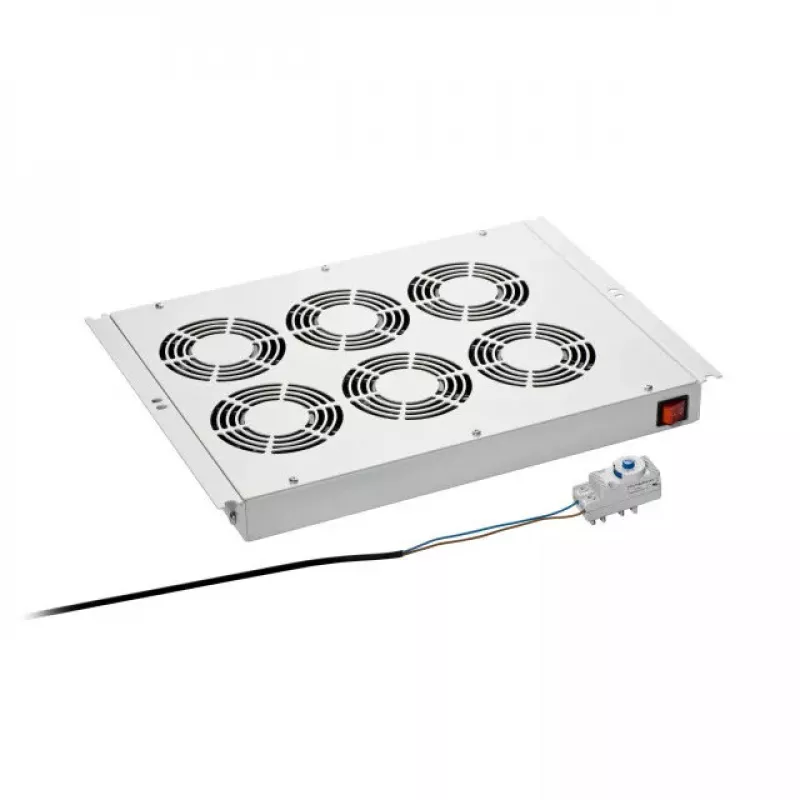

EFB Elektronik 691659V3 riiulijahutusseade on mõeldud paigaldamiseks võrgu- ja serverikappide katusele. Sellel on kuus ventilaatorit tõhusaks õhu liigutamiseks, valgustatud sisse-/väljalüliti ja tagaküljel IEC C14 toitepistik; termostaat ja kinnitusmaterjal on kaasas. Metallkorpus on valmistatud terasplekist ja on saadaval RAL7035 helehalli värviga koos RAL9005 sügavmustade aktsentidega. Nimipinge on 230 V, 50 Hz. Paigaldamine 19" riiulitesse on võimalik valikulise kinnituskomplektiga (artiklinr 691654MS / 691654MSTS).

Eelised

Seade tagab kontsentreeritud ventilatsiooni serveri- ja võrgukappidele, vähendades sisetemperatuuri kuue integreeritud ventilaatori abil, säilitades samas kompaktse 482 mm laiuse ja 44,5 mm kõrguse, mis sobib standardsetesse riiulikorpusesse. Tagaküljel olev IEC C14 toiteühendus ja valgustatud lüliti lihtsustavad kasutamist ning kaasasolev termostaat võimaldab automaatset juhtimist. Teraskonstruktsioon tagab mehaanilise stabiilsuse pikaajaliseks paigaldamiseks kapikatustele.

Sobib

• Serveri- ja võrgukappide ventilatsiooniks
• 19" korpustesse paigaldatud elektroonikaseadmete jahutamiseks (valikulise kinnituskomplektiga)
• Rakendusteks, mis nõuavad katusele paigaldatavat väljatõmmet või tsirkulatsiooni IT-kappides

Peamised spetsifikatsioonid

• Mudel: EFB Elektronik 691659V3
• Ventilaatorid: 6 integreeritud ventilaatorit
• Mõõtmed (L×S×K): 482 × 352 × 44,5 mm
• Paigaldus: kappide katusepaigaldus; 19" paigaldus valikulise komplektiga (691654MS / 691654MSTS)
• Toitepistik: IEC C14 (toitekaabel ei kuulu komplekti)
• Nimipinge: 230 V, 50 Hz
• Juhtimine: ühendatud termostaadi kaudu (artiklinr 691642) — termostaat kaasas
• Lüliti: valgustatud sisse-/väljalüliti
• Maandusühendus: tagaküljel maanduspesa
• Materjal: terasplekk
• Värv: RAL7035 helehall koos RAL9005 sügavmustaga

Kasutamine

Paigaldage jahutusseade kapi katusele, järgides kapi tootja juhiseid. Kui on vaja 19" riiulisse sobitamist, kinnitage valikuline kinnituskomplekt (artiklinr 691654MS / 691654MSTS). Ühendage vooluvõrk tagumise IEC C14 pistikupessa, kasutades sobivat toitekaablit (ei kuulu komplekti). Ühendage ja seadistage väline termostaat (artiklinr 691642) soovitud lülitustemperatuurile, et võimaldada ventilaatorite automaatset juhtimist. Käsitsi toite juhtimiseks kasutage valgustatud sisse-/väljalülitit. Veenduge, et tagumine maanduspesa on korralikult ühendatud kapi maandusega.

Soovitused

Usaldusväärseks tööks valige toitekaabel, mis on ette nähtud pingele 230 V, ja veenduge, et termostaat on konfigureeritud vastavalt paigaldatud seadmete soojuskoormusele. Säilitage selged õhuvooluteed ning kontrollige perioodiliselt ventilaatoreid ja elektriühendusi. Kasutage riiulikorpusesse integreerimisel valikulist 19" kinnituskomplekti.
