Rack accessory Lanview RAX141 Steel 1U IP20 482x35x44mm

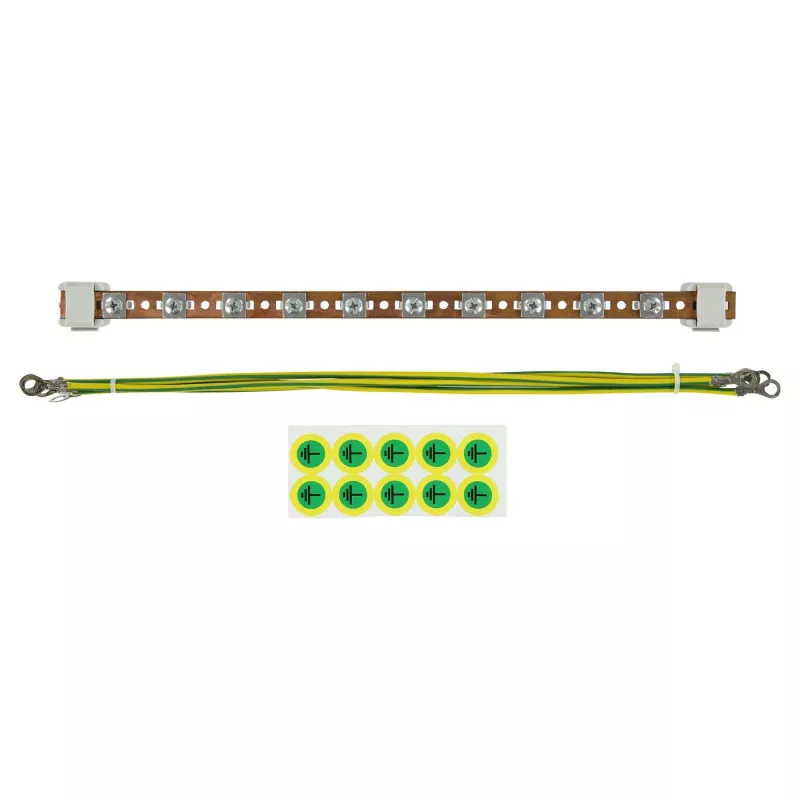

Lanview RAX141 on terasest 1U raami tarvik, mis on mõeldud 19" kappidele. Sellel on 10 maanduspunkti ja kaasas on 400 mm vask latt, mis on paigaldatud 1U metallist paigaldusalusele. Seadme mõõdud on 482 x 35 x 44 mm ja sellel on IP20 kaitseaste, mis sobib standardsetesse siseruumide raamikeskkondadesse.

Eelised

Maanduskomplekt pakub kompaktset, standardset 1U vormitegurit, mis sobib 19" raamide ja kappidega. 400 mm vask latt tagab usaldusväärse juhtivuse, samas kui kaasas olevad neli kollarohelist maandusjuhet lihtsustavad seadmete ja kapi maandusega ühendamist. Teraskonstruktsioon annab mehaanilise tugevuse ja IP20 kaitseaste näitab kaitset tavaliste raamipaigaldiste jaoks.

Sobib

• 19" serveri-, võrgu- ja telekommunikatsioonikappide maandamine ja maandus
• Raamipaigaldised, mis nõuavad mitut maanduspunkti 1U ruumis
• Andmekeskused, serveriruumid ja võrgukapid siseruumide keskkonnas

Peamised tehnilised andmed

• Toote tüüp: 1U raami maanduskomplekt
• Mõõdud (L x S x K): 482 x 35 x 44 mm
• Paigaldus: 19" raam, 1U metallist paigaldusalus
• Maanduspunkte: 10
• Vask lati pikkus: 400 mm
• Maandusjuhtmed: 4 x kollaroheline, 400 mm pikkus, 4 mm läbimõõt
• Materjal: teras (raam) ja vask (latt)
• Kaitseaste: IP20
• Tootja: Lanview, MPN: RAX141, EAN: 5420016847362

Kuidas kasutada

Paigaldage RAX141 19" kapi vabasse 1U kohta, kasutades standardseid raami kinnituskruvisid. Ühendage vask latt kapi maanduspunktiga, kui see on olemas, seejärel kinnitage seadmete maandusjuhtmed lati külge ja pingutage ühendused, et tagada tugev kontakt. Vajadusel kasutage seadmete šassii ühendamiseks latiga kaasasolevaid kollarohelisi juhtmeid. Pärast paigaldamist kontrollige sobivate testimisvahenditega ühendust hoone maandusega.

Soovitused

Usaldusväärse maanduse tagamiseks veenduge, et kõik ühendused on puhtad, mehaaniliselt kindlad ja vastavad kohalikele elektrieeskirjadele. Kasutage kruviühenduste pingutamiseks sobivat pöördemomenti ja kontrollige pidevust multimeetri või silmusetestriga. Toode on ette nähtud siseruumide raamikeskkondadesse IP20 kaitsega; vältige kokkupuudet niiskuse või söövitavate tingimustega.
