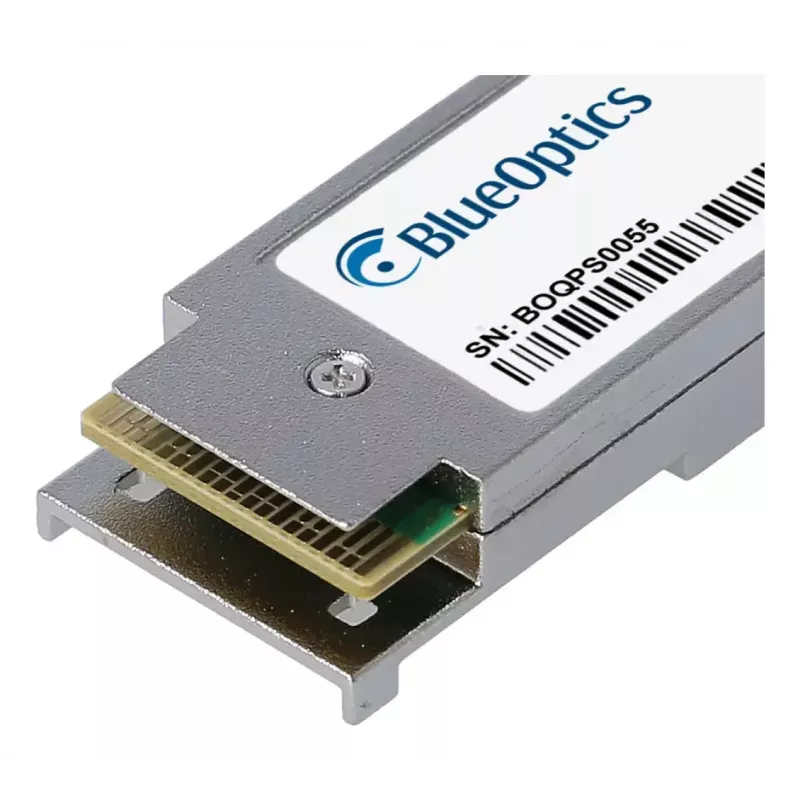

QSFP transiiver Module BlueOptics QSFP-100G-LR4L-WDM1300-BO 100000 Mbit/s

BlueOptics QSFP-100G-LR4L-WDM1300-BO on QSFP28 fiiberoptiline transiivermoodul, mis on loodud 100 Gbit/s optiliste ühenduste jaoks ühemoodilise kiu kaudu. See toetab LC duplekspistikuid, maksimaalset ühenduskaugust kuni 2000 m ning on kompaktses, hõbedases korpuses, mis kaalub ligikaudu 40 g. Moodul rakendab CWDM-põhist LR4L optikat QSFP vormiteguris ning sisaldab digitaalset diagnostikat toitepinge, laseri eelpingevoolu, saatevõimsuse, vastuvõtuvõimsuse ja temperatuuri reaalajas jälgimiseks, kui hostriistvara seda toetab.

Eelised

See QSFP transiiver pakub 100 Gbit/s läbilaskevõimet väikese, standardiseeritud QSFP28 vormiteguriga, mis lihtsustab integreerimist lülititesse, ruuteritesse ja salvestussüsteemidesse, mis aktsepteerivad QSFP mooduleid. LC dupleksliides pakub laialt kasutatavat kiudotsakest, samas kui CWDM LR4L disain võimaldab pikendatud ulatust kuni 2 km ühemoodilisel kiul. Integreeritud digitaalne diagnostika võimaldab peamiste optiliste ja elektriliste parameetrite kaugjälgimist, et toetada tõrkeotsingut ja hooldust.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage BlueOptics QSFP-100G-LR4L-WDM1300-BO ühilduvasse QSFP28 porti, järgides hostseadme tootja sisestamis- ja kuumpistiku juhiseid. Ühendage LC dupleks ühemoodilised kiudoptilised paigakaablid mooduli LC-pistikutele, jälgides õiget saate/vastuvõtu suunda. Veenduge, et hostriistvara toetab QSFP28 liidest ja vajadusel DDM/DOM seiret, et pääseda ligi diagnostilistele väärtustele. Pärast füüsilist paigaldamist kinnitage lingi olek ja läbirääkige soovitud 100G protokoll mõlemas lõpp-punktis vastavalt teie võrgukonfiguratsiooni protseduuridele.

Soovitused

Kasutage kvaliteetseid ühemoodilisi LC paigakaableid ja sobivaid jaotuspaneele, et saavutada määratud ulatus ja signaalikvaliteet. Veenduge, et transiiverit kasutatakse riistvaras, mis toetab 100GBASE-CWDM4 või ühilduvaid QSFP28 mooduleid, ja lubage hostisüsteemis DDM/DOM, kui on vaja kaugseiret. Vältige paigaldamise ajal liigset tolmu, niiskust või mehaanilist pinget ning hoidke varumooduleid antistaatilises pakendis.
