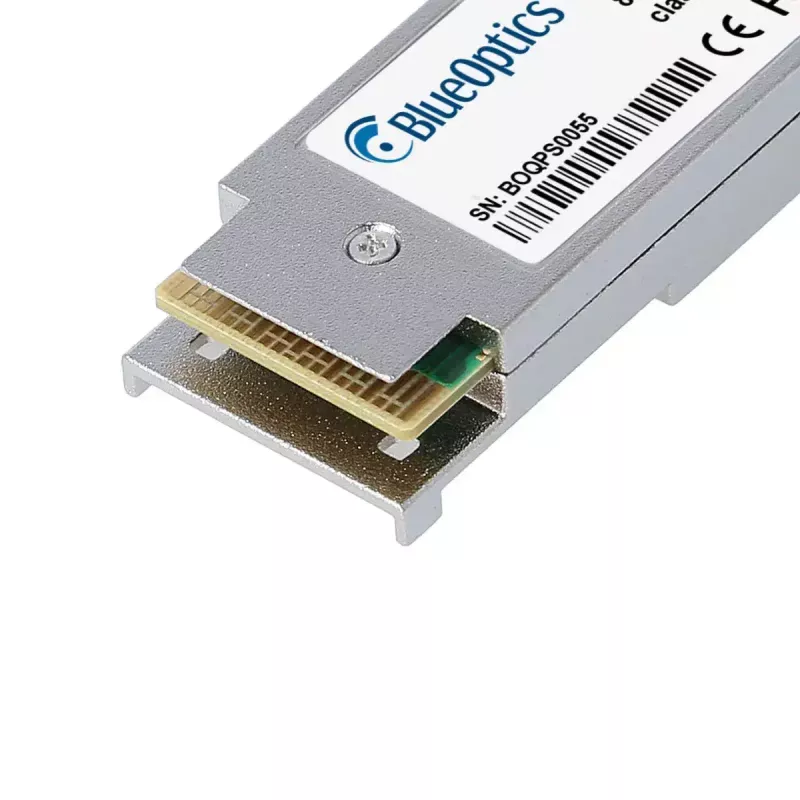

QSFP transiiver module BlueOptics 980-9I426-00BM00-BO 40000 Mbit/s

BlueOptics 980-9I426-00BM00-BO on QSFP-kiudoptiline transiiver-moodul, mis on mõeldud 40 Gbit/s linkide jaoks. See kasutab QSFP-vormingut ja mitmekiulist MPO/MTP-pistikut optiliste signaalide edastamiseks mitmekiulise kiu kaudu. Moodul töötab 850 nm saatja ja vastuvõtja lainepikkustel ning on ette nähtud kiire Etherneti ja sarnaste protokollide jaoks, pakkudes kompaktset hõbedast metallkorpust ja kerget disaini umbes 20 g. Toode on projekteeritud pidevaks tööks, keskmise riketevahelise ajaga (MTBF) 1 000 000 tundi.

Eelised

transiiver toetab maksimaalset andmeedastuskiirust 40000 Mbit/s ja ühildub tavaliste MSA QSFP-liidestega, võimaldades koostalitlusvõimet seadmetega, mis aktsepteerivad QSFP-mooduleid ja MPO/MTP-ühendusi. Selle mitmekiuline 850 nm optika sobib lühimaaga suure ribalaiusega ühendusteks kuni tüüpiliste mitmekiulise kiu vahemaadeni, samas kui standardne QSFP-vorming lihtsustab paigaldamist ja asendamist ühilduvates kommutaatorites, ruuterites ja salvestussüsteemides. Kerge, metallkorpuse disain tagab vastupidavuse ja kompaktsuse tasakaalu raamile paigaldatud võrgukeskkondades.

Sobib

• 40 Gigabit Etherneti lingid andmekeskuse topoloogiates
• Lühimaaga mitmekiulised kiuühendused kuni tüüpiliste mitmekiulise kiu vahemaadeni
• Ühendused kommutaatorite, ruuterite ja salvestusseadmete vahel, millel on QSFP-pordid
• Suure ribalaiusega rakendused, nagu kiudkanali üle Etherneti ja SDH/SONET-i koondamine

Peamised spetsifikatsioonid

• Vorming: QSFP
• Maksimaalne andmeedastuskiirus: 40000 Mbit/s
• Optilised lainepikkused: 850 nm saatja ja 850 nm vastuvõtja
• Pistiku tüüp: MPO/MTP (mitmekiuline)
• Ühilduv kiutüüp: mitmekiuline kiud
• Värv: hõbedane metallkorpus
• Kaal: umbes 0,02 kg
• Keskmine riketevaheline aeg (MTBF): 1 000 000 tundi

Kasutamine

Paigaldage QSFP-transiiver ühilduvasse QSFP-pessa võrguseadmes, järgides seadme tootja kuumühendamise juhiseid. Ühendage MPO/MTP mitmekiuline kiudkaabel mooduli pistikusse, tagades õige polaarsuse ning kiudude otste puhtuse ja kahjustuste puudumise. Seadistage hostseadme pordid 40G tööks või nõutud protokolli jaoks (näiteks Ethernet või kiudkanal üle Etherneti) ja kontrollige lingi olekut seadme haldusliideses. Mooduli eemaldamisel kasutage seadme müüja poolt määratud vabastusmehhanismi ja kaitske pistikut tolmukorkidega, kui seda ei kasutata.

Soovitused

Kasutage sertifitseeritud mitmekiulisi MPO/MTP-kaableid ja järgige kiudude korralikke puhastamise protseduure, et tagada signaali terviklikkus. Enne kasutuselevõttu kontrollige ühilduvust sihtriistvara ja -püsivaraga; võimaluse korral testige mooduleid mitte-tootmiskeskkondades, et kinnitada koostalitlusvõimet ja lingi jõudlust.
