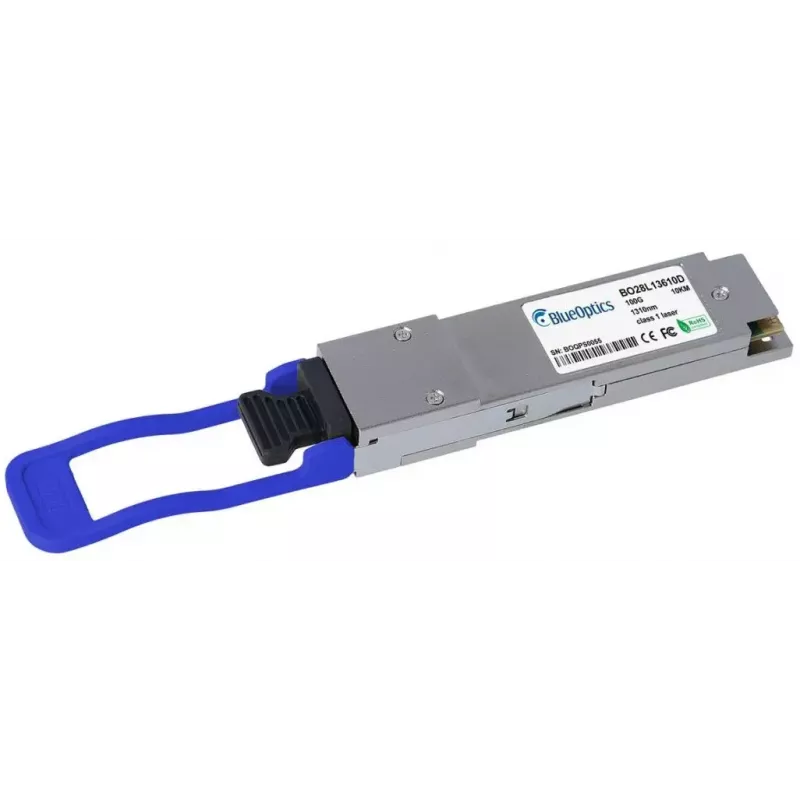

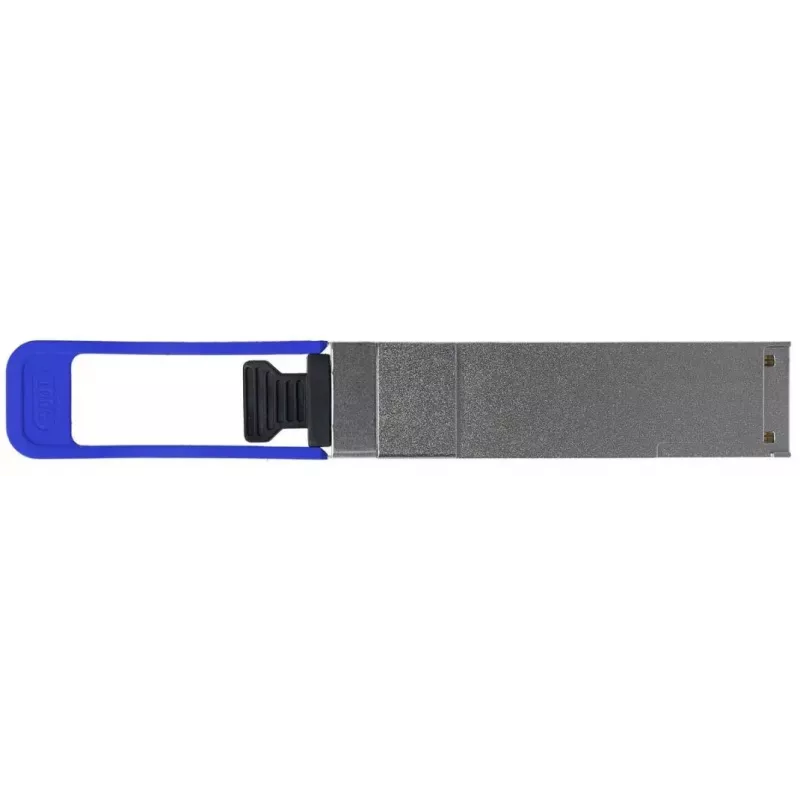

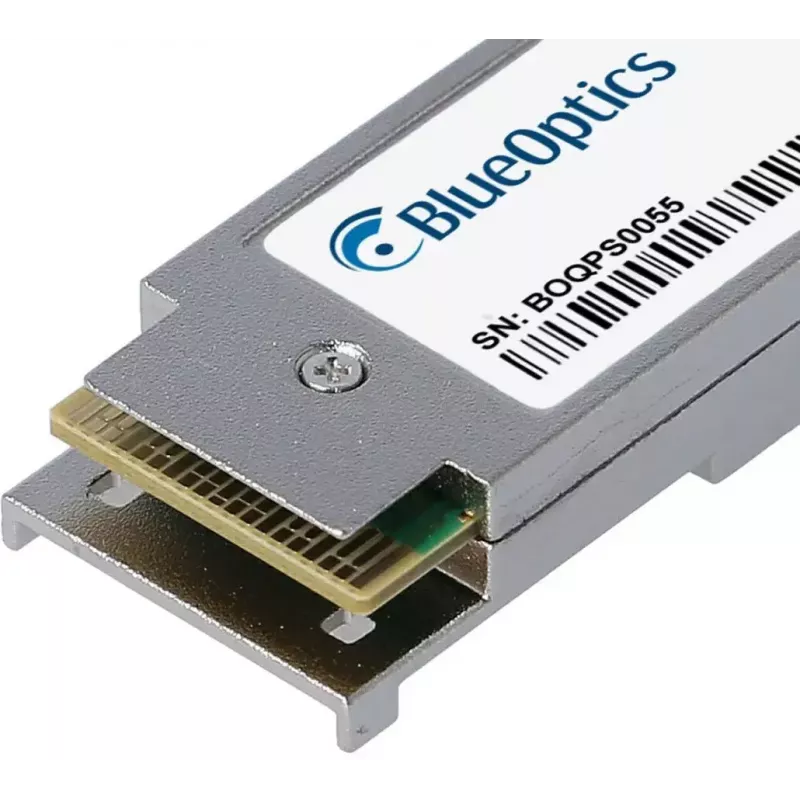

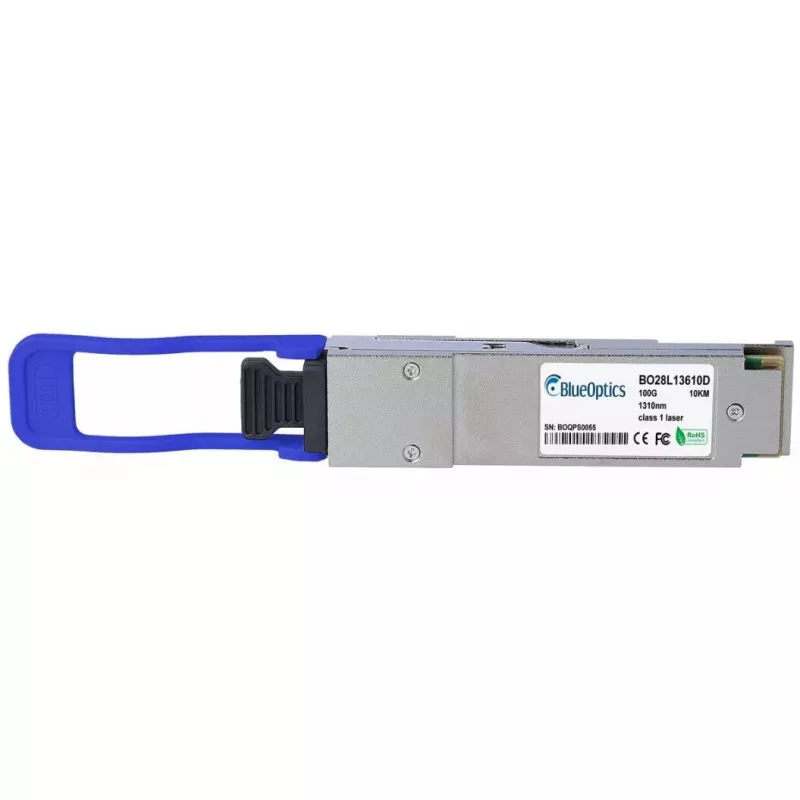

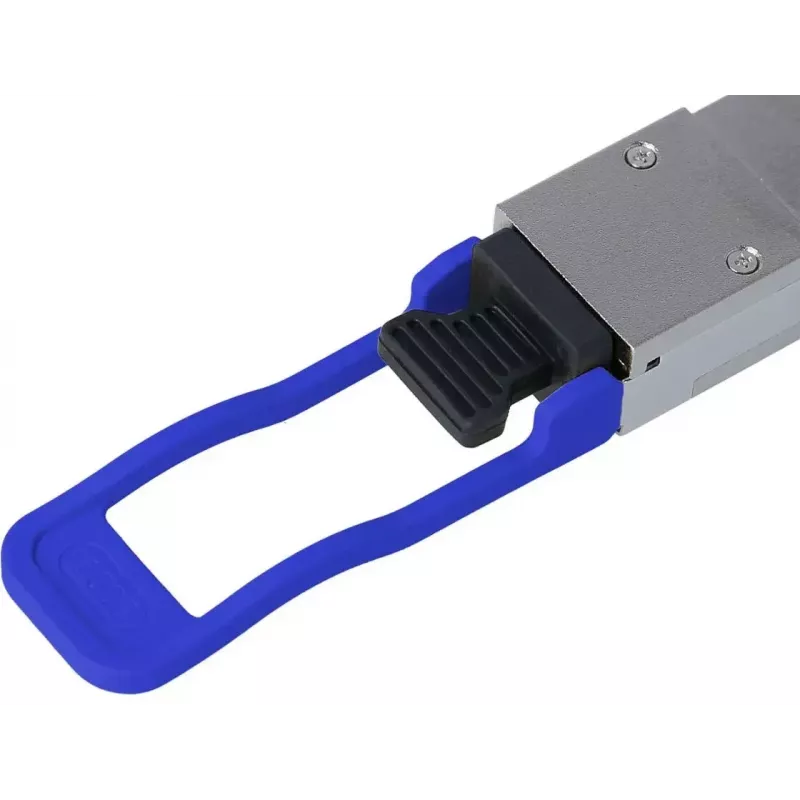

QSFP Transiiver BlueOptics QSFP-100G-LR4-C-BO 10000m Alumiinium

BlueOptics QSFP-100G-LR4-C-BO on QSFP28 fiiberoptiline transiivermoodul, mis on mõeldud 100GBASE-LR4 pikamaa optiliste ühenduste jaoks. Alumiiniumkorpuses ja umbes 40 g kaaluv moodul toetab ühemoodilist kiudülekannet kuni 10 000 meetri kaugusele ja kasutab LC duplekspistikut. See rakendab nelja lainepikkusega CWDM-saatjat ja -vastuvõtjat, et edastada kuni 100 Gbit/s üle standardsete LR4-ühenduste, ning sobib kasutamiseks ühilduvates võrgukommutaatorites, ruuterites ja salvestussüsteemides, mis aktsepteerivad QSFP-100G-LR4-C vormiteguri transiivereid.

Eelised

Moodul järgib MSA-le vastavaid QSFP28 mehaanilisi ja optilisi spetsifikatsioone ning pakub koostalitlusvõimet seadmetega, mis toetavad QSFP-100G-LR4-C tüüpi. Selle alumiiniumkorpus tagab mehaanilise töökindluse, hoides samas kaalu madalal. Ehitatud tööstusstandardi optiliste komponentidega, toetab transiiver digitaalset diagnostikaseiret (DDM/DOM), et raporteerida toitepinget, laseri eelpingevoolu, saatevõimsust, vastuvõtuvõimsust ja temperatuuri kaugseireks ja tõrkeotsinguks. Disain toetab Etherneti, Fibre Channel over Etherneti ja SDH/SONETi kiireid rakendusi 100 Gbit/s kiirusel pikkadel vahemaadel.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Sisestage QSFP-100G-LR4-C-BO moodul ühilduvasse QSFP28 pessa sihtseadmes (kommutaator, ruuter või hostseade) ja kinnitage see vastavalt riistvaratootja juhistele. Ühendage õige polaarsusega ühemoodilised LC duplekskiudoptilised patch-kaablid transiiverite vahel või läbi patch-paneeli. Veenduge, et hostseadme püsivara ja konfiguratsioon toetavad 100GBASE-LR4 tööd, ja vajadusel lubage haldusliideses DDM/DOM-seire diagnostiliste väärtuste lugemiseks. Järgige käsitsemisel standardseid ESD-ettevaatusabinõusid ja kasutage moodulit ainult süsteemitootja määratud temperatuuri- ja võimsusvahemikes.

Soovitused

Optimaalse ühenduse jõudluse tagamiseks kasutage kvaliteetseid ühemoodilisi kiude ja LC dupleks patch-kaableid, kontrollige kiu polaarsust ja veenduge, et kaugots toetab LR4 QSFP28 mooduleid. Kui seire on vajalik, kontrollige, et võrguseade edastab DDM/DOM-näidud haldussüsteemile. Pärast paigaldamist teostage otsast-lõpuni testimine, et kontrollida signaalitasemeid ja veastatistikat.
