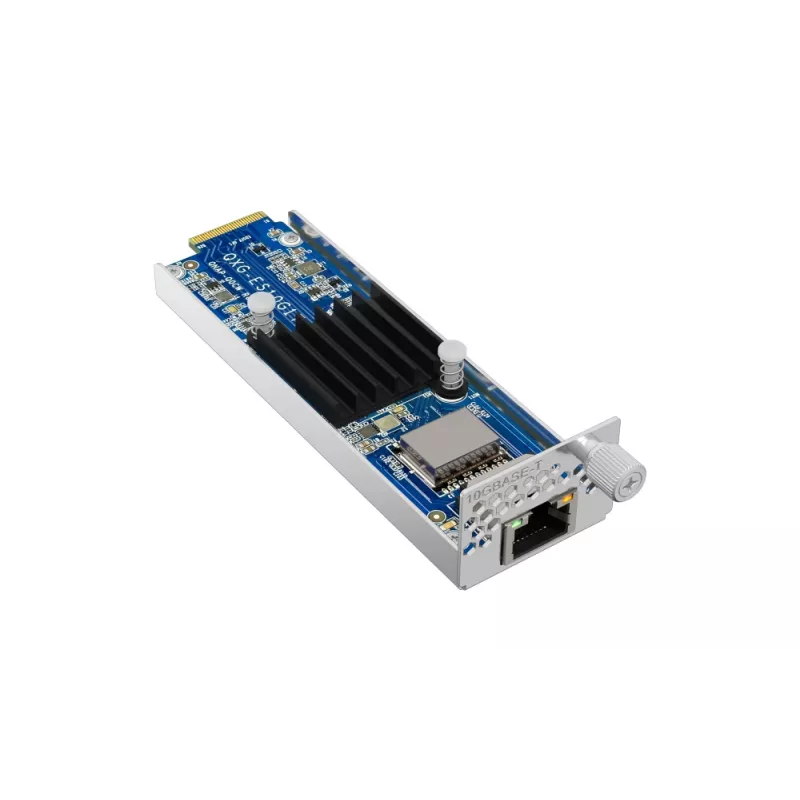

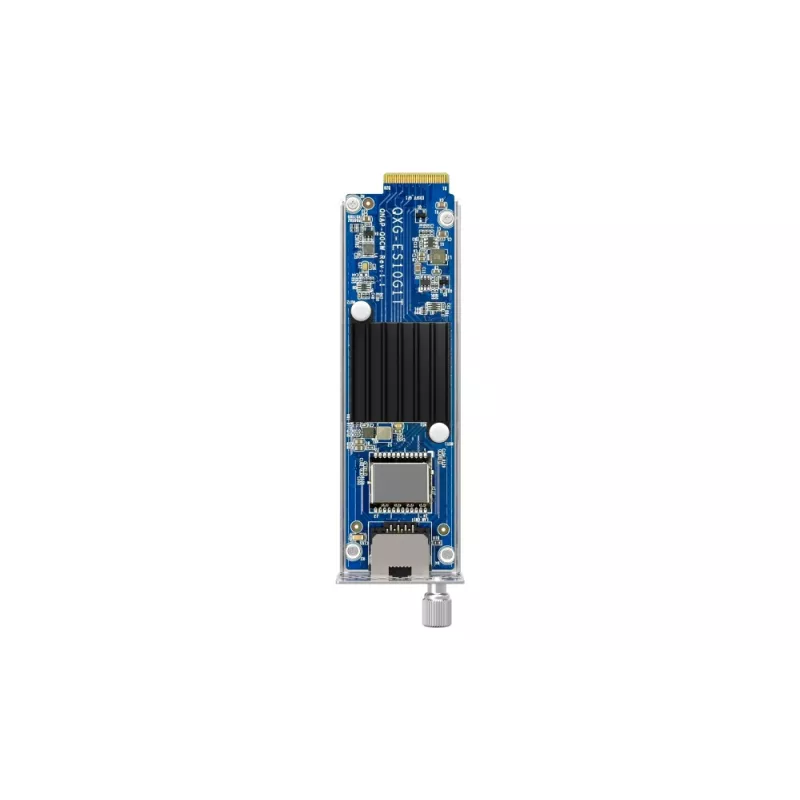

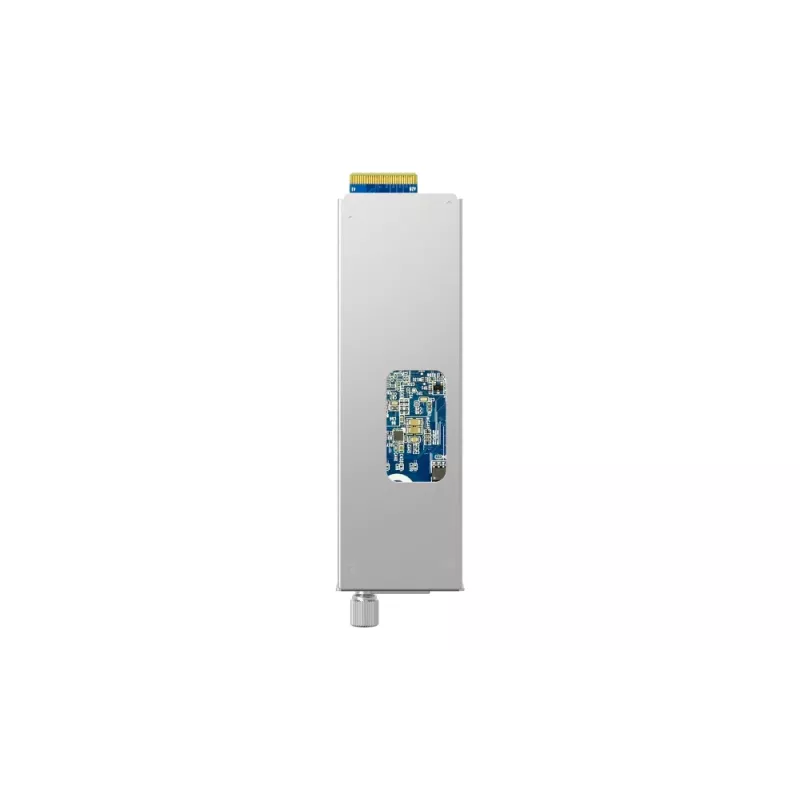

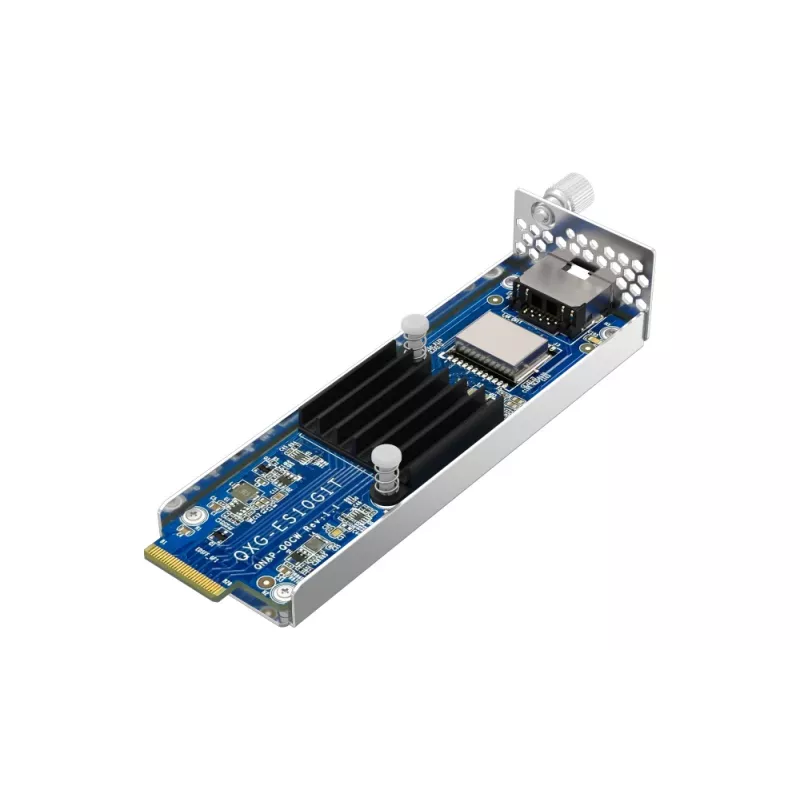

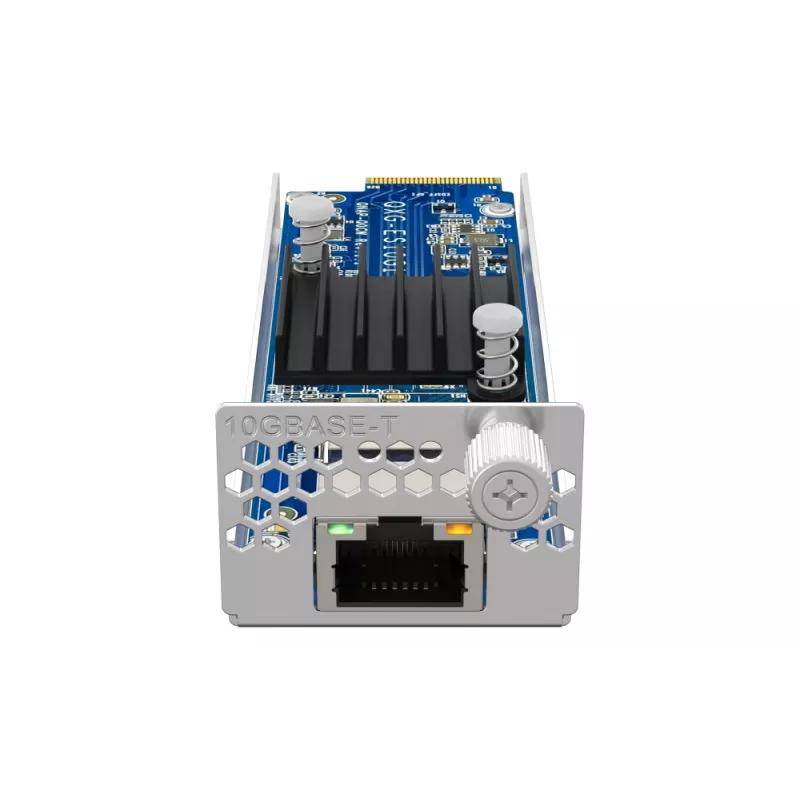

QNAP QXG-ES10G1T E1.S LAN-moodul võrgutransiiveri moodul 10000 Mbit/s RJ-45

QNAP QXG-ES10G1T on kompaktne E1.S võrgu laiendusmoodul, mis on varustatud Marvell® Scalable mGig AQC113 kontrolleriga, et pakkuda kiiret 10GbE edastust RJ-45 pordi kaudu. NAS-süsteemidele mõeldud moodul toetab mitut LAN-kiirust ja paigaldatakse ilma tööriistadeta, kasutades käsi-kruvi vormitegurit, mis võimaldab lihtsat võrgu läbilaskevõime uuendamist.

Eelised

Moodul toetab viit LAN-kiirust (10G/5G/2,5G/1G/100M), et vastata erinevatele võrgunõuetele, ja on ühilduv IEEE 802.3an ja IEEE 802.3bz standarditega. PCIe Gen3 x4 ühenduvus pakub kuni 32 Gbps hosti edastusribalaiust. Selle kompaktne E1.S vorming ja tööriistadeta käsi-kruvi disain lihtsustavad paigaldamist ühilduvatesse NAS-seadmetesse ning seadme RJ-45 liides võimaldab integreerimist olemasoleva vaskpõhise võrgutaristuga.

Sobib

• NAS-salvestussüsteemide uuendamine 10GbE või multi-gigabit ühenduvusele
• Suure ribalaiusega kohtvõrkude loomine väikestele ja keskmise suurusega ettevõtetele
• Ühendamine QNAP 10GbE lülititega salvestus- ja varundustoimingute kiirendamiseks

Peamised spetsifikatsioonid

• Mudel: QNAP QXG-ES10G1T (E1.S moodul)
• Kontroller: Marvell® Scalable mGig AQC113
• Liides: RJ-45, 10G/5G/2,5G/1G/100M
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s
• PCIe: PCIe Gen3 x4 (kuni 32 Gbps)
• Standardid: IEEE 802.3an, IEEE 802.3bz
• Värv / viimistlus: sinine, roostevaba teras

Kasutamine

Lülitage ühilduv NAS välja ja sisestage QXG-ES10G1T määratud E1.S pessa. Kinnitage moodul integreeritud käsi-kruvi disaini abil, et lõpetada tööriistadeta paigaldus. Pärast NAS-i uuesti sisselülitamist konfigureerige võrgusätted NAS-i haldusliideses, et valida soovitud LAN-kiirus ja lubada 10GbE või multi-gigabit ühendus. Ühendage RJ-45 port ühilduva lüliti või ruuteriga, kasutades standardset Cat5e/Cat6/Cat6a kaabeldust vastavalt valitud kiirusele.

Soovitused

Optimaalse jõudluse saavutamiseks 10GbE kiirustel kasutage Cat6a või kõrgemat kaabeldust ja ühendage moodul ühilduva QNAP 10GbE lülitiga. Kontrollige NAS-i püsivara ja draiverite tuge AQC113 kontrollerile ning tagage korralik ventilatsioon püsivaks suure läbilaskevõimega tööks.
