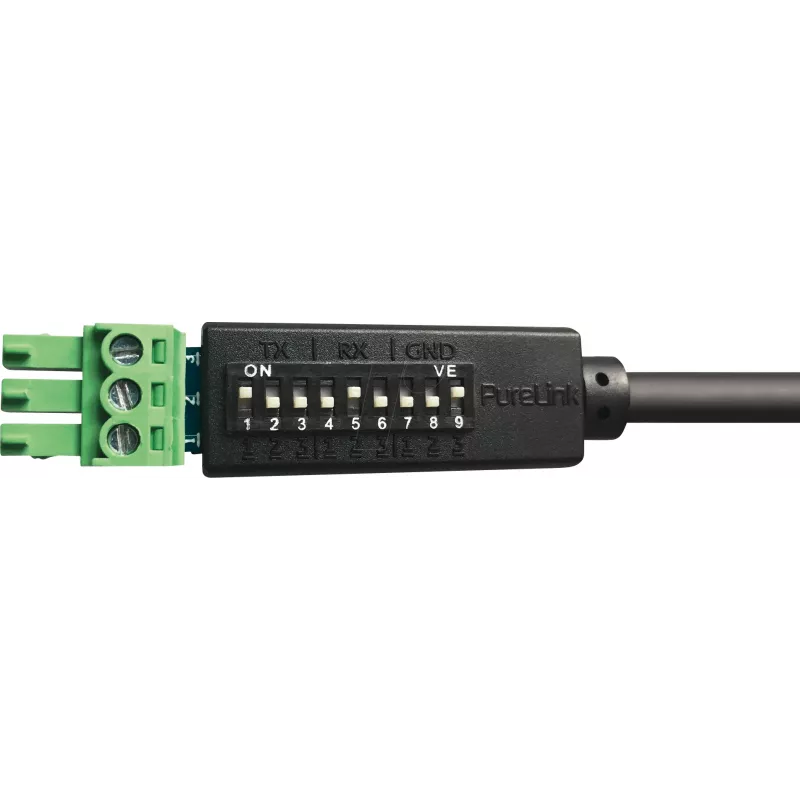

PureLink PureTools RS-232 jadaülekande kaabel, Phoenix 3-pin kuni DB9 isane, 1m, vahetatav kontaktide paigutus, must

Professionaalsetes AV-riiulites ja automaatikakappides vajavad paigaldajad sageli usaldusväärset jadaühendust juhtprotsessori ja ekraani, lüliti või projektori vahel. PureLink PureTools PTM-RS100 vastab sellele vajadusele robustse RS-232 kaabliga, mis ühendab Phoenix 3-pin klemmliistu DB9 isase pistikuga. Selle vahetatav kontaktide paigutus muudab selle kohandatavaks erinevate seadmete juhtmestiku skeemidega, välistades äraarvamise kasutuselevõtul.

Peamised tehnilised andmed

• Pistik 1: Phoenix 3-pin klemmliist (kruviklemmid)
• Pistik 2: DB9 isane (D-Sub 9-pin)
• Kaabli pikkus: 1,0 m
• Kontaktide paigutus: Vahetatav / konfigureeritav DIP-lülitiga
• Protokoll: RS-232 jadaühendus
• Juhtme materjal: Vask
• Varjestus: Jah
• Ümbrise materjal: PVC
• Värv: Must
• Vastavus: RoHS, CE
• Töötemperatuur: -20°C kuni +70°C
• Tooteseeria: PureTools

Miks seda valida

PTM-RS100 paistab silma oma paindlikkusega. 3-pin Phoenix pistik võtab vastu paljaid juhtmeid juhtsüsteemidest, samas kui DIP-lüliti võimaldab kontaktide paigutust lennult ümber konfigureerida. See tähendab, et üks kaabel võib teenindada mitut tüüpi seadmeid, vähendades laoseisu ja lihtsustades hoolduskülastusi. Varjestatud vaskjuhid tagavad puhta signaaliedastuse isegi elektriliselt mürarikkas keskkonnas.

Ideaalne kasutusjuhtum

• Juhtsüsteemi (nt Crestron, AMX) ühendamine projektori või lameekraaniga RS-232 kaudu.
• Meediaserveri ühendamine videolülitiga automatiseerimiseks.
• Pärand-RS-232 seadmete integreerimine kaasaegsetesse AV-over-IP süsteemidesse.
• Välitööde komplektid, kus esineb erinevaid kontaktide paigutusi.

Hea teada

See kaabel kuulub PureTools tarvikute sarja, mis on loodud professionaalseks integreerimiseks. Phoenix pistik on 3-pooluseline kruviklemm, nii et jootmist pole vaja – ainult eemalda isolatsioon, sisesta ja pinguta. DB9 isane ots sobib standardsetesse jadaportidesse enamikul AV-seadmetel. Enne toite sisselülitamist kontrollige alati kontaktide paigutuse konfiguratsiooni oma seadme käsiraamatust.
