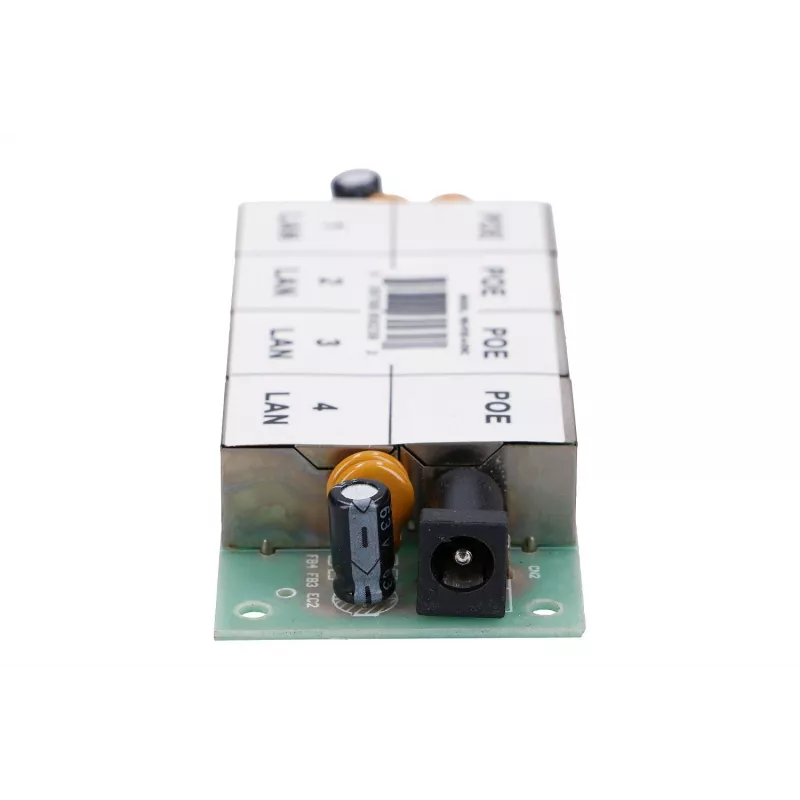

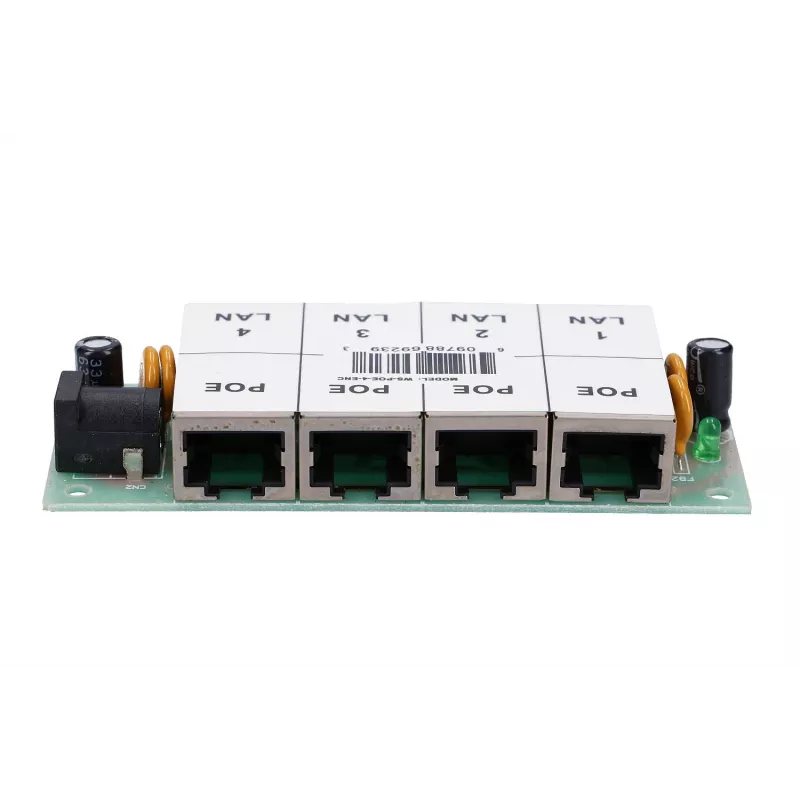

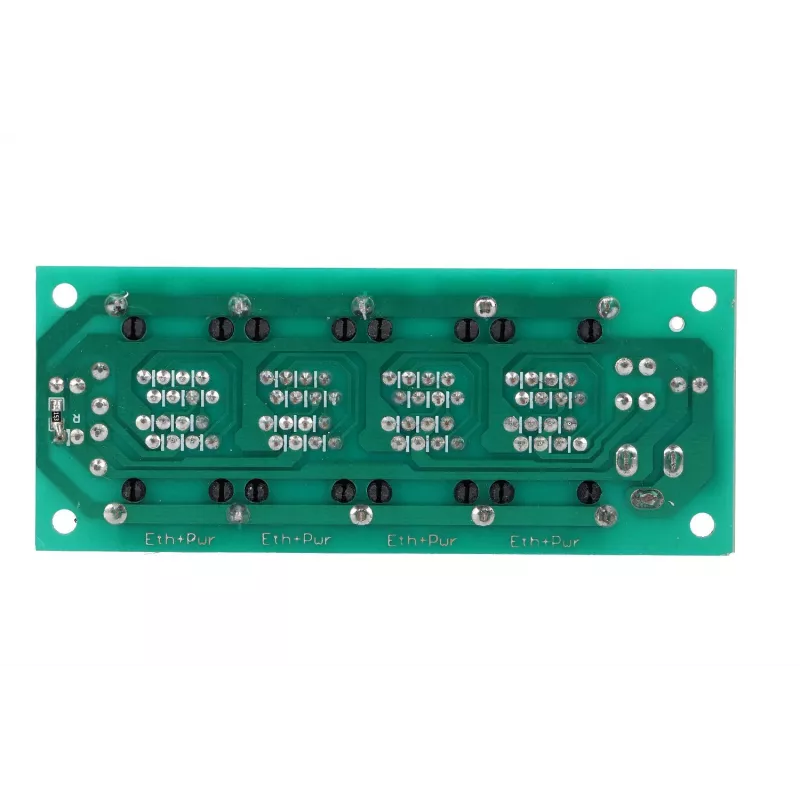

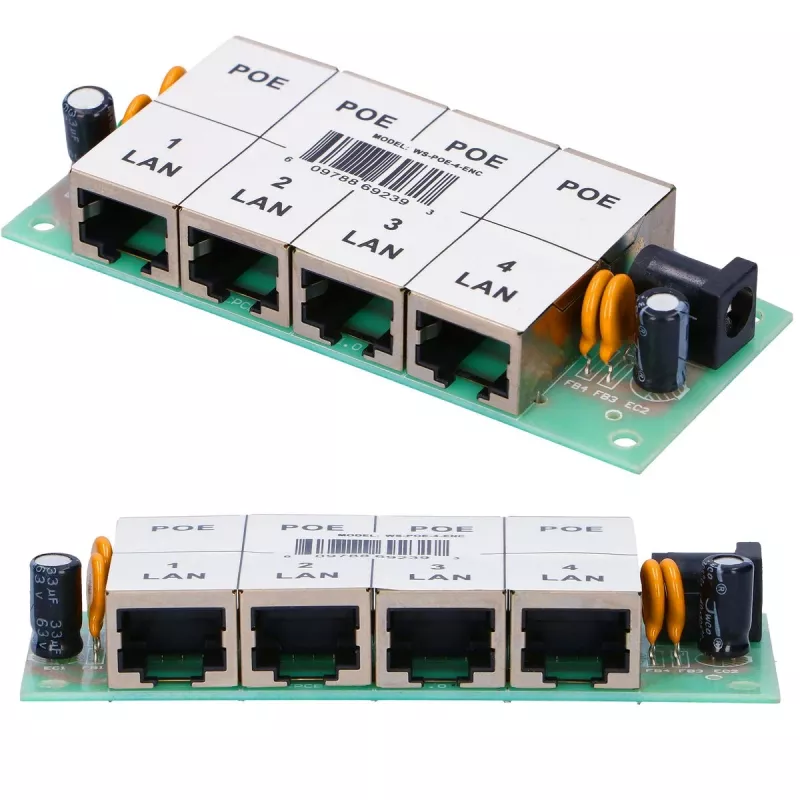

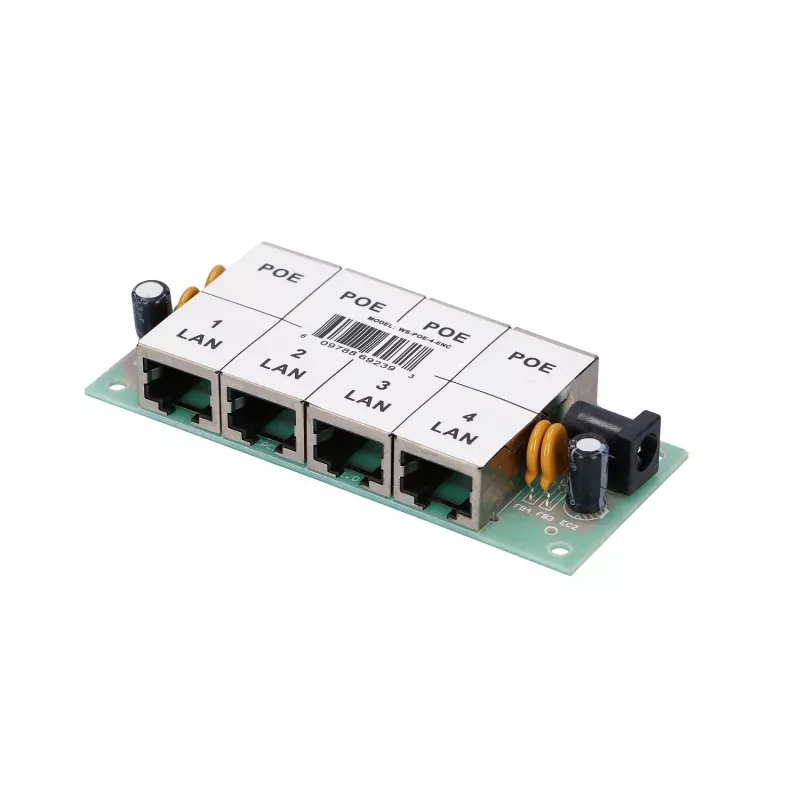

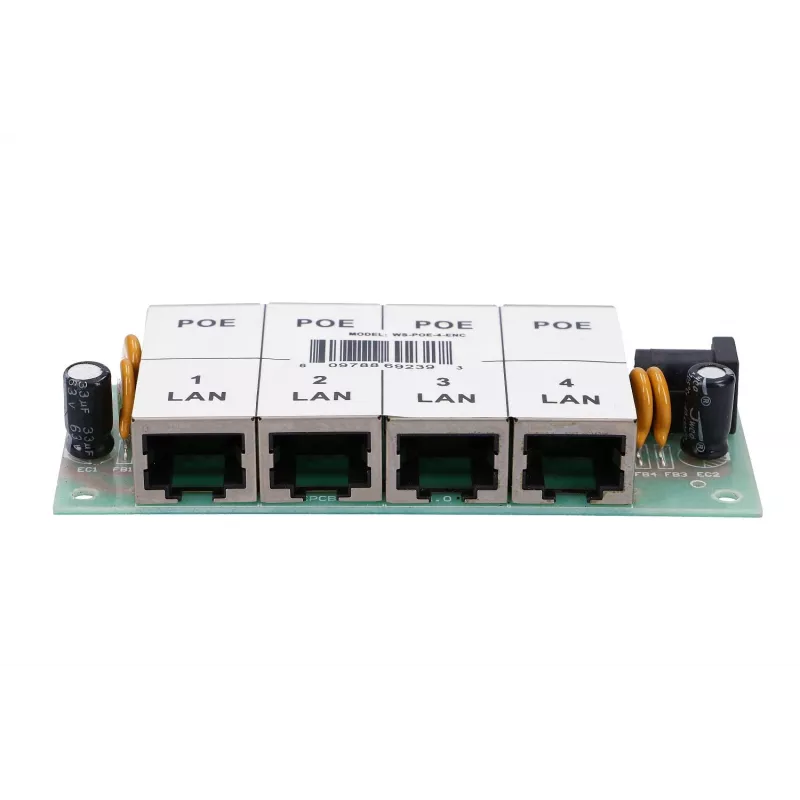

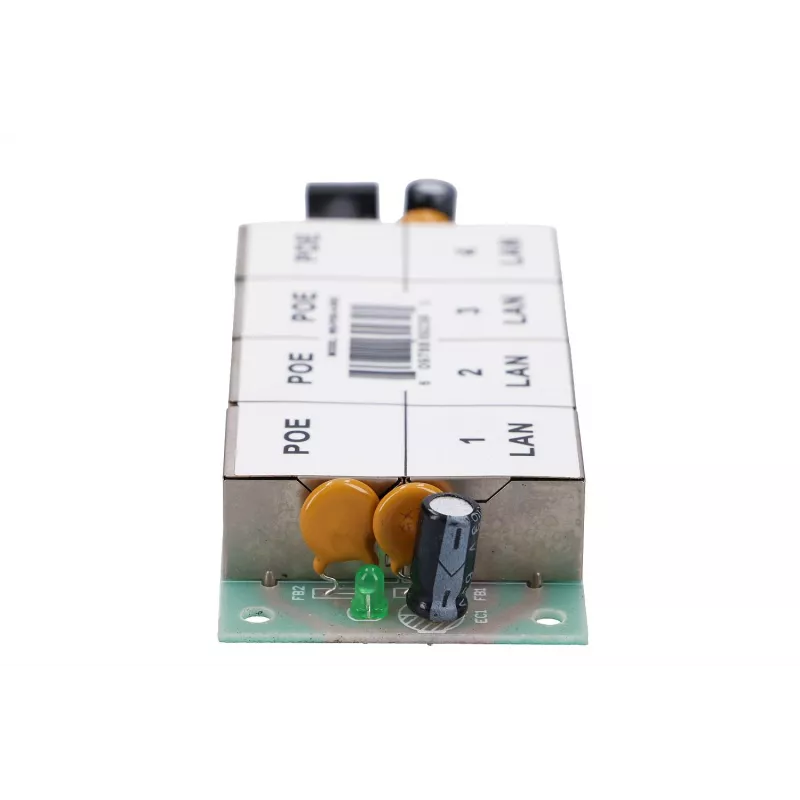

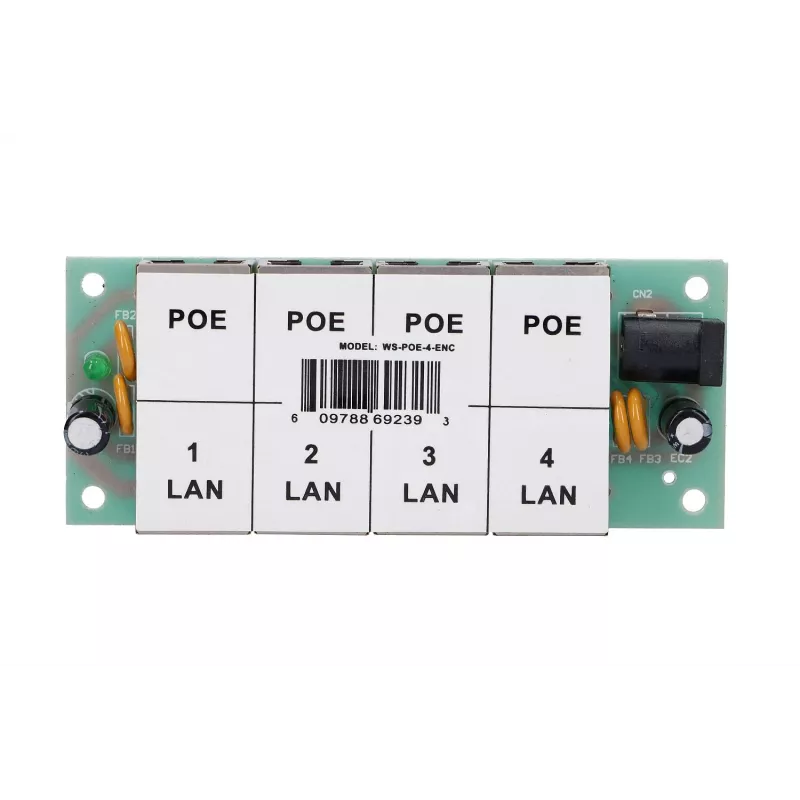

PoE süstija Extralink 4-pordiline 4x 100Mb/s RJ45, Fast Ethernet, 48 V, ilma korpuseta

Extralink 4-pordiline PoE süstija annab 48 V toidet üle Etherneti neljale RJ45 Fast Ethernet pordile (10/100 Mbps), võimaldades samaaegset andmete ja toite edastamist olemasoleva Cat5/Cat5e kaabelduse kaudu. Seade on kavandatud kompaktse, raamita toitepaneelina, mis süstib alalisvoolu kahele vabale juhtmepaarile (viigud 4,5 positiivne ja viigud 7,8 negatiivne), samal ajal edastades LAN-andmeid tavalistel 10/100 Mbps liinidel. Seade tarnitakse ilma kaitsva välise korpuseta, muutes selle sobivaks paigaldamiseks kohandatud korpustesse või kitsastesse ruumidesse, kus on vaja ainult toitesüstimise funktsiooni.

Eelised

Extralink PoE süstija pakub lihtsat viisi PoE toite lisamiseks mittetoitega Etherneti ühendustele ilma kommutaatoreid vahetamata. Selle neli sõltumatut PoE väljundit võimaldavad toita mitut seadet ühest toiteallikast, vähendades vajadust eraldi toiteallikate järele iga seadme juures. 48 V PoE töö ja Fast Ethernet andmeedastuskiiruste toetamine tagab ühilduvuse paljude IP-kaamerate, traadita pääsupunktide ja muu PoE-varustusega, mis nõuavad vahesüstimist. Avatud disain ilma korpuseta võimaldab paindlikku paigaldamist ja hõlpsat juurdepääsu kaablite suunamiseks eritellimuspaigaldistes.

Sobib

• IP valvekaamerate toiteks, mis aktsepteerivad 48 V PoE-d ja 10/100 Mbps ühendusi
• Traadita pääsupunktide või sildade toiteks väikestes võrkudes
• PoE võimekuse lisamiseks olemasolevale Etherneti kaabeldusele kontorites, jaekaubanduses ja kergetööstuskeskkondades
• Integratsioonideks, kus on vaja kompaktset, korpuseta toitesüstijat kohandatud korpustes või raamides

Peamised spetsifikatsioonid

• PoE väljundpinge: 48 V DC
• PoE portide arv: 4 sõltumatut RJ45 toidetud väljundit
• Toetatud andmeedastuskiirused: 10/100 Mbps (Fast Ethernet)
• Toiteedastusmeetod: alalisvool süstitakse üle vabade juhtmepaaride (viigud 4,5 ja 7,8)
• Vormitegur: paneelitüüpi süstija, tarnitakse ilma kaitsva välise korpuseta

Kuidas kasutada

Paigaldage süstija valitud kohta ja ühendage mittetoitega Ethernet pordid oma võrgukommutaatori või ruuteriga, kasutades standardseid Cat5/Cat5e kaableid. Ühendage vastavad toitega RJ45 väljundid PoE seadmetega, kasutades Etherneti kaableid. Veenduge, et peamine 48 V alalisvooluallikas on vastavalt paigaldaja dokumentatsioonile õigesti ühendatud süstija sisendisse, järgides polaarsust positiivse ja negatiivse toite jaoks kasutatavate paaride puhul. Kontrollige ühenduse järel lingi LED-tulesid ja seadme toiteolekut, et veenduda nii andmete kui ka toite edastuses.

Soovitused

Kasutage varjestatud või varjestamata 5e kategooria või paremat kaabeldust usaldusväärse jõudluse tagamiseks; hoidke toitega kaabliühendused standardsete Etherneti vahemaade piires (kuni 100 m süstija ja toitega seadme vahel). Kinnitage seadme ühilduvus 48 V vahesüstitava PoE-ga ja 10/100 Mbps ühendustega. Kuna seade tarnitakse ilma välise korpuseta, paigaldage see kaitstud korpusesse, kui on vaja keskkonnakaitset või tõmbekoormuse leevendust.
