PoE-sisestaja extra digital POE-004 1-kanaliline 48V 15W ühe seadme toiteks Etherneti kaudu

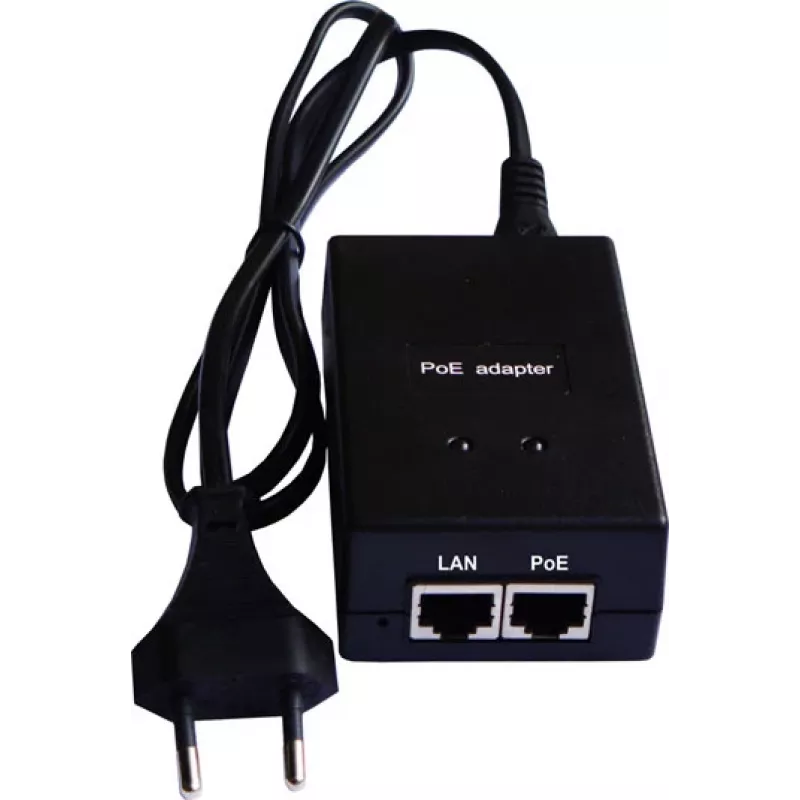

extra digital POE-004 on ühe kanaliga PoE-sisestaja, mis varustab üht toidetavat seadet 48 V alalispinge ja kuni 15 W võimsusega standardse Etherneti kaabli kaudu. See on mõeldud toite lisamiseks mitte-PoE ühendusele ja paigaldatakse tavaliselt võrgulüliti ning seadme (nt IP-kaamera, traadita pääsupunkt või VoIP-telefon) vahele. Sisestaja vastab IEEE 802.3/802.3u standarditele 10/100Base-T ühenduste jaoks ning edastab toite RJ-45 kaabli paaridel 4,5(+) ja 7,8(-), toetades kuni 100 meetri pikkuseid vahemaid.

Eelised

POE-004 pakub kompaktset ja plug-and-play lahendust ühe seadme toiteks ilma eraldi toitekaablite vedamiseta. See tagab reguleeritud 48 V alalispinge väljundi tolerantsiga 45,6–50,4 V ja sisseehitatud ohutusvarudega, vastab nõutavale muundamise efektiivsusele vähemalt 80% ning sisaldab kaitsemeetmeid, mis kajastuvad kontrollitud pulsatsiooni/müra ja ülelöögi piirides. Seade aktsepteerib laia vahelduvvoolu sisendvahemikku (90–264 Vac, 47–63 Hz) ja säilitab töö tüüpilistes sisetingimustes.

Sobib

• Ühe IP-kaamera toiteks
• Traadita pääsupunkti varustamiseks
• VoIP-telefonile toite andmiseks
• Toite lisamiseks mitte-PoE võrgusegmendile kuni 100 m kaugusel

Peamised tehnilised andmed

• Sisendpinge: 90–264 Vac, 47–63 Hz
• Maksimaalne vahelduvvool: 0,6 A
• Sisselülitusvool: max 40 A (115 Vac, külmkäivitus, täiskoormus, 25 °C)
• Väljundpinge: +48 V DC (tolerants 45,6–50,4 V)
• Väljundvõimsus: kuni 15,4 W (koormus 0–0,4 A)
• Pulsatsioon ja müra: 480 mVp-p
• Tõusuaeg: ≤50 ms; hoideaeg: ≥10 ms 80% max koormusel, 115 Vac
• Muundamise efektiivsus: ≥80%
• Ülepinge: ≤10% üle nimipinge
• PoE juhtmestik: toide edastatakse RJ-45 paaridel 4,5(+) ja 7,8(-)
• Maksimaalne kaabli kaugus: kuni 100 m
• Töötemperatuur: 0 °C kuni 40 °C
• Tööniiskus: 20%–90% mittekondenseeruv

Kasutamine

Ühendage sisestaja vahelduvvoolu sisend sobivasse vooluvõrgu pistikupessa (90–264 Vac). Sisestage lülitist tulev võrgukaabel POE-004 andmesisendporti ja ühendage väljund RJ-45 port toidetava seadmega. Seade sisestab 48 V alalispinge paaridele 4,5 ja 7,8 ning toidab seadet kuni 100 meetri kaugusel. Veenduge, et kaabel ja pistikud on heas seisukorras ning et toidetav seade aktsepteerib 48 V PoE-d määratud paaridel.

Soovitused

Paigaldage sisestaja kuiva, ventileeritavasse siseruumi määratud temperatuuri- ja niiskusvahemikus. Kasutage cat5e või paremat kaablit usaldusväärseks toiteedastuseks kuni 100 m kaugusele. Enne ühendamist kontrollige seadme ühilduvust 15 W PoE ja 48 V paaridel 4,5 ja 7,8.
