PoE injektor Extralink Gigabit 8 porti 1000Mb/s RJ45 režiim B

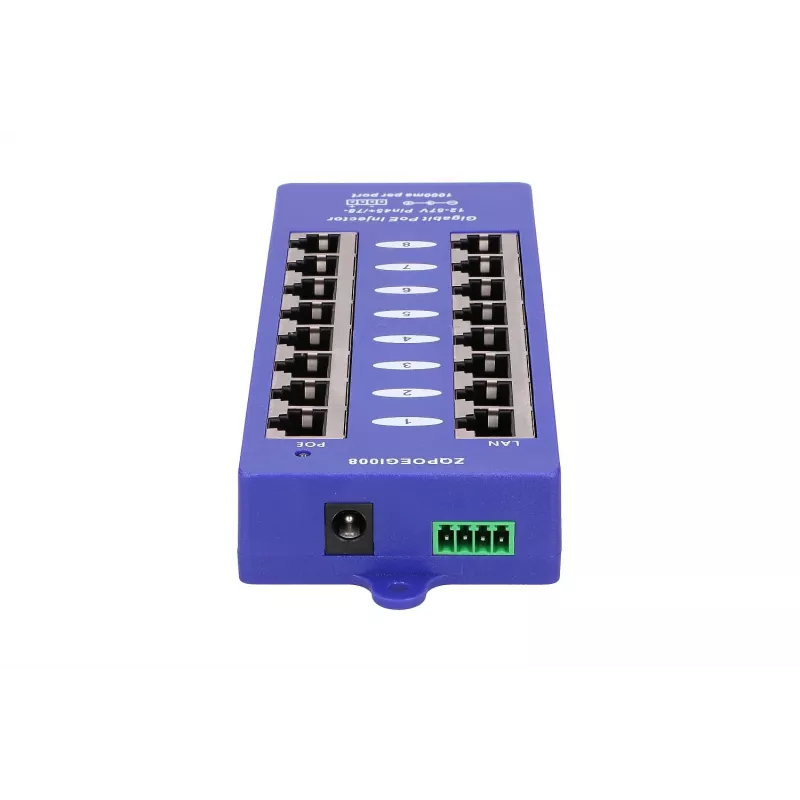

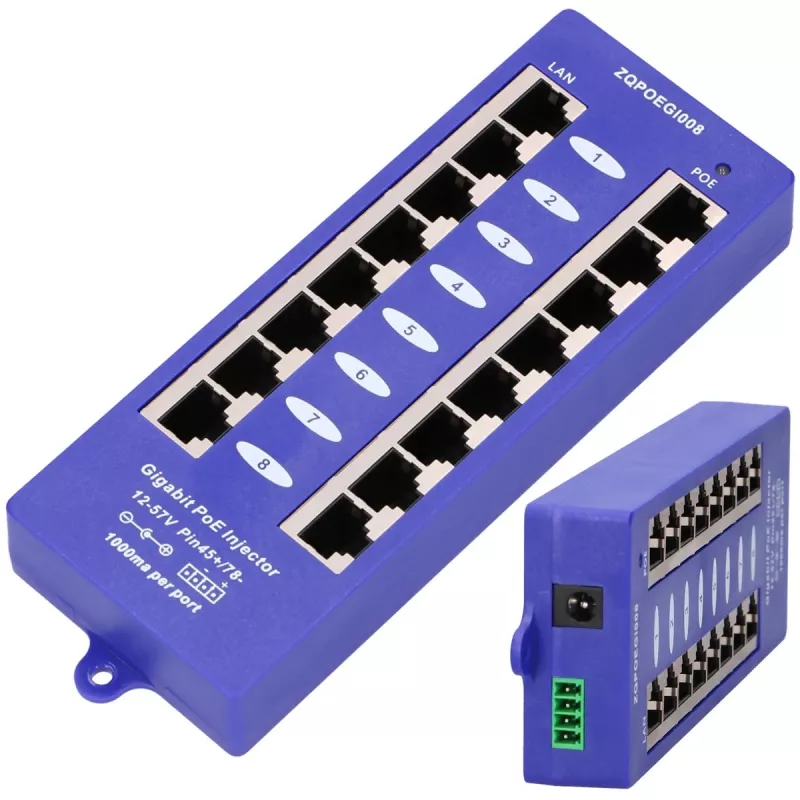

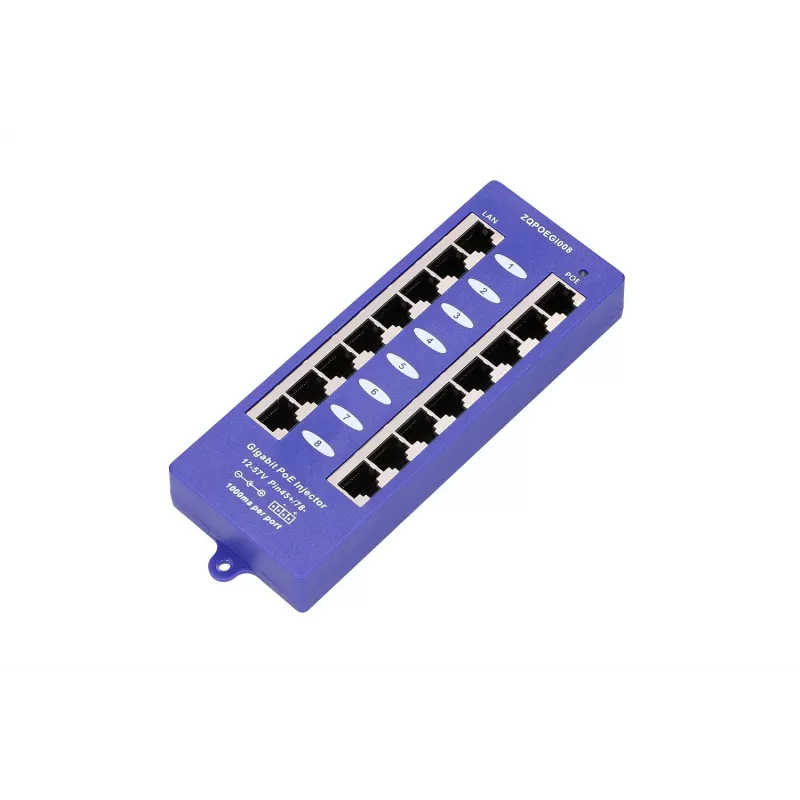

Extralink PoE injektor Gigabit 8 porti on 8-pordiline PoE injektor, mis toetab 10/100/1000 Mbps Ethernetit ja võimaldab samaaegset andme- ja toiteedastust RJ45-pistikute kaudu. Seade sisaldab 8 PoE RJ45 pesa ja ühte alalisvoolu sisendit (5.5 mm). See järgib režiimi B toidet (viigud 4/5 = +, 7/8 = -), samal ajal kui andmeid edastatakse standardsete andmepaaride (1/2 ja 3/6) kaudu. Seade on mõeldud kasutamiseks koos välise vahelduvvoolu-alalisvoolu toiteallikaga; kogu väljundvõimsus ei tohi ületada adapteri maksimaalset nimivõimsust.

Eelised

Injektor pakub Gigabit läbilaskevõimet kõigil kaheksal pordil, lisades samal ajal PoE toite määratud paaridele, võimaldades samaaegset toite- ja andmeedastust tavalise Ethernet-kaabli kaudu. Selle kompaktne vormitegur (ligikaudu 200 × 270 × 320 mm) ja üks 5.5 mm alalisvoolu sisend lihtsustavad paigaldamist ja kaabeldust. Soovitatav toitesuunis (umbes 10 W RJ45 komplekti kohta, kus 1 komplekt = 2 RJ45 pesa) aitab valida sobiva vahelduvvoolu-alalisvoolu adapteri ja hoiab ära toiteallika ülekoormamise.

Sobib

• PoE-toega pääsupunktide, IP-kaamerate ja VoIP-telefonide toiteks
• Väikeste ja keskmise suurusega kontorite ning jaekaubanduse võrgupaigaldistele, mis vajavad kuni kaheksat PoE porti
• PoE-võimekuse lisamiseks mitte-PoE kommutaatoritele või pärandvõrguseadmetele

Peamised spetsifikatsioonid

• Pordid: 8 PoE RJ45 pesa (Gigabit 10/100/1000 Mbps)
• PoE režiim: režiim B (viigud 4/5 = +, 7/8 = -)
• PoE pinge: 48 V (tüüpiline)
• Toitesisendi pistik: 5.5 mm alalisvool
• Soovitatav võimsus: ~10 W RJ45 komplekti kohta (1 komplekt = 2 pesa); 8 pordi jaoks ≈ 80 W adapter
• Mõõtmed (ligikaudu): 200 × 270 × 320 mm

Kuidas kasutada

Ühendage tavaline Ethernet-kaabel oma kommutaatorist, jaoturist või arvutist injektori LAN RJ45 pistiku(te)ga. Ühendage PoE-toega seadmed PoE RJ45 pesadesse; need pesad edastavad nii andmeid kui ka toidet vastavalt režiimi B juhtmestikule. Kinnitage ühilduv vahelduvvoolu-alalisvoolu adapter 5.5 mm alalisvoolu sisendisse, veendudes, et adapteri maksimaalne väljundvõimsus vastab või ületab kõigi ühendatud seadmete koguvõimsuse vajaduse. Enne süsteemi sisselülitamist kontrollige kaabli juhtmestikku ja seadmete ühilduvust.

Soovitused

Kasutage vahelduvvoolu-alalisvoolu adapterit, mis on dimensioneeritud vastavalt soovitatud valemile (ligikaudu 10 W RJ45 komplekti kohta). Kui toidate kõiki kaheksat porti, valige adapter, mille nimivõimsus on vähemalt 80 W, et vältida toiteallika ülekoormamist. Kasutage kvaliteetset Cat5e või paremat kaabeldust ja veenduge, et ühendatud seadmed toetavad režiimi B PoE-d.
