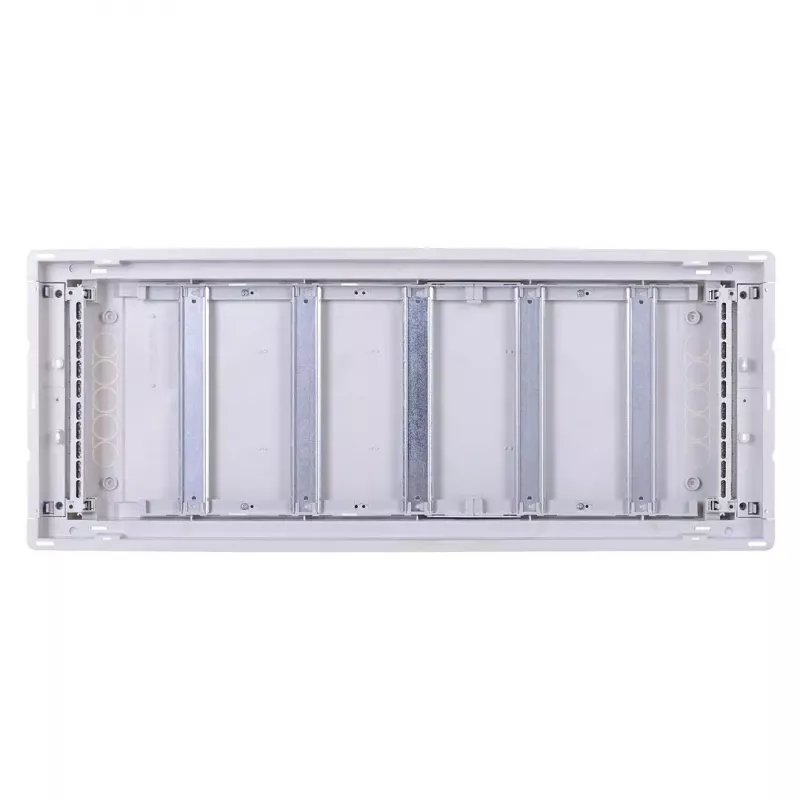

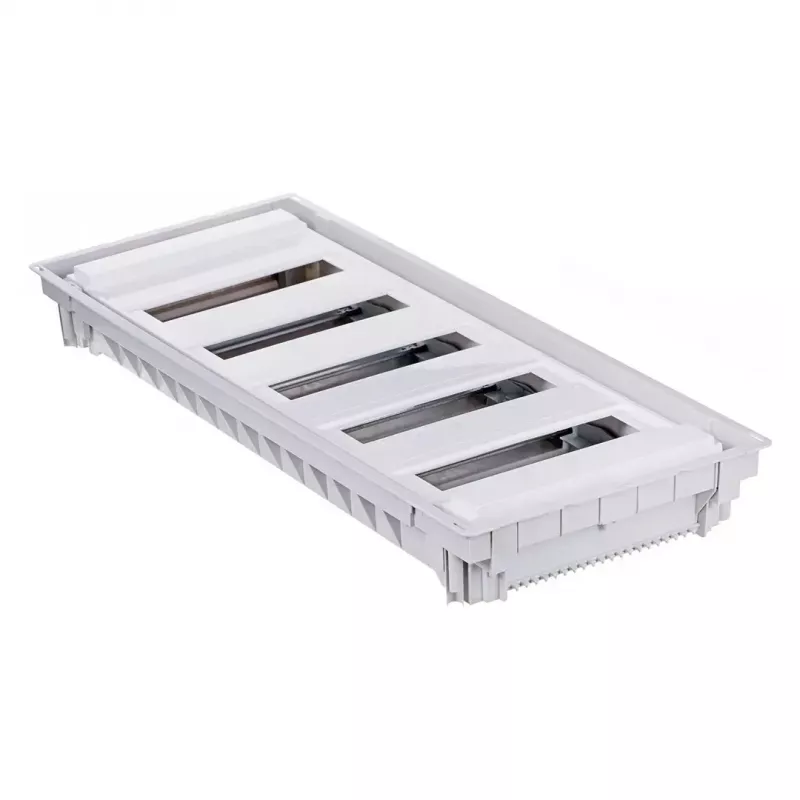

Plastist paigalduskorpus Noark PMF 60 — 5 rida, 60 moodulit, IP40

Noark PMF 60 on plastist paigalduskorpus, mis on mõeldud moodul-elektriseadmete paigaldamiseks elamu- ja kergetes ärikeskkondades. Korpus mahutab kuni 60 DIN-moodulit, mis on paigutatud 5 ritta, ning pakub IP40 kaitset tahkete esemete eest. See on loodud tagamaks korrastatud paigutuse kaitselülititele, rikkevoolukaitselülititele ja muudele moodulkomponentidele, hõlbustades juhtmestikku ja rutiinset juurdepääsu hoolduseks.

Eelised

Korpus on valmistatud vastupidavast mittejuhtivast plastist, mis vähendab korrosiooniohtu ja lihtsustab paigaldamist võrreldes metallkappidega. Selle viie realine paigutus toetab kompaktset, kuid selget ahelate jaotust, võimaldades korralikku kaablite vedamist ja lihtsat moodulite paigaldamist. IP40 kaitse pakub põhikaitset ohtlike osadeni juurdepääsu ja langevate tahkete esemete eest, samas kui eemaldatav kaas ja klõpsuga kinnituvad paigaldusfunktsioonid kiirendavad paigaldamist ja hooldust.

Sobib

• Elamute elektrijaotuskilbid ja ahelapaneelide paigaldised
• Väikekontorite ja kergete ärihoonete elektrijaotused
• Olemasolevate plastist tarbijakilpide asendamine või uuendamine
• Projektid, mis nõuavad kompaktset 60 mooduliga DIN-liistu lahendust

Peamised spetsifikatsioonid

• Maht: kokku 60 DIN-moodulit, paigutatud 5 horisontaalsesse ritta
• Materjal: löögikindel, mittejuhtiv plast
• Kaitseklass: IP40 (kaitse tahkete esemete eest, mis on suuremad kui 1 mm)

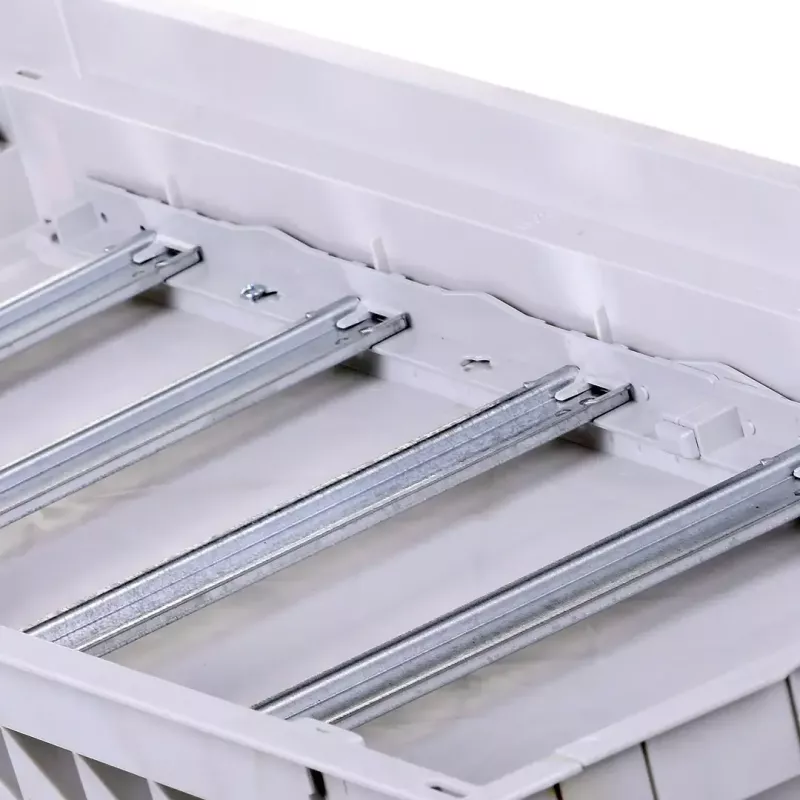

• Paigaldus: sisseehitatud DIN-liistud, mis ühilduvad standardsete moodulseadmetega
• Juurdepääs: eemaldatav esikaas juhtmestiku ja hoolduse jaoks
• Kasutuskeskkond: sisetingimused, kuivad kohad, mis on tüüpilised elamute ja kergete ärihoonete paigaldistele

Kasutamine

Valige sobiv paigalduskoht, mis tagab kindla konstruktsioonilise toe ja vastab kohalikele elektripaigalduse eeskirjadele. Kinnitage korpus seinale, kasutades aluspinnale sobivaid kinnitusvahendeid, tagades selle loodis oleku. Paigaldage vajalikud DIN-liistud ja kinnitage moodulseadmed vastavalt tootja juhistele, jättes ruumi juhtmestiku jaoks. Suunake toite- ja ahelakaablid läbi ettenähtud väljalõigete või kaablisisendite, tehke vajalikud ühendused seadmete ning null- ja maanduslattidega ning asetage esikaas tagasi. Enne paneeli pingestamist kontrollige seadmete õiget toimimist ja pingutage kõik ühendused.

Soovitused

Kasutage korpust ainult sisetingimustes, kuivades keskkondades ja järgige kohalikke juhtmestiku eeskirju. Vältige ridade ülekoormamist üle paigaldatud seadmete nimivõimsuse ning tagage toite- ja juhtkaablite nõuetekohane eraldatus, et säilitada ohutu töö.
