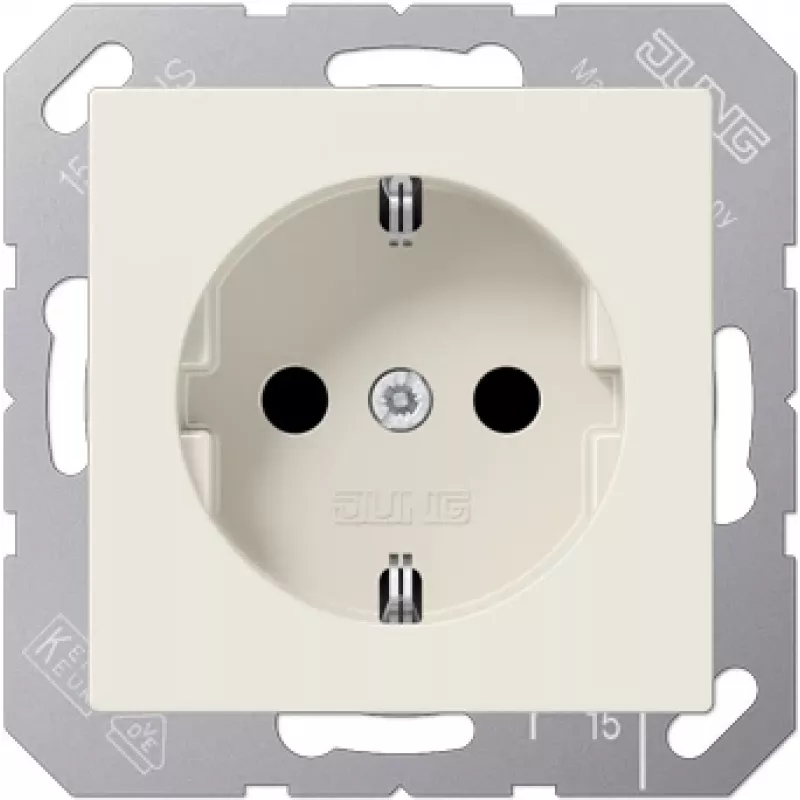

Pistikupesa tüüp F JUNG A 1520 BF elevandiluu

JUNG A 1520 BF elevandiluuvärvi pistikupesa on tüüp F elektripistikupesa, mis on mõeldud tavapaigaldistele 16 A, 250 V. Sellel on elevandiluust termoplastist viimistlus ja kompaktsed mõõtmed 55 × 55 mm, pakkudes usaldusväärset ühenduspunkti majapidamis- ja kergete kaubanduslike elektriseadmete jaoks. Tootel on integreeritud maanduskaitse koos tugiraami, küüniste ja küünekruvidega.

Eelised

Kruvivabad klemmid võtavad vastu juhtmeid ristlõikega kuni 2,5 mm², lihtsustades juhtmestamist ilma lisakruvideta. Saadaval on versioon ilma küünisteta (vaadake tootekoodi, millele on lisatud "N", nt ..1520 N..), samas kui kruviklemmidega variant kasutab viidet ..1521.. . Integreeritud maanduskaitse koos tugiraami, küüniste ja küünekruvidega vähendab vajadust eraldi maandusdetailide järele ja lihtsustab paigaldamist.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage pistikupesa ühilduvasse 55 × 55 mm süvistatavasse karpi, järgides kohalikke elektripaigalduse eeskirju. Kruvivaba klemmi versiooni puhul sisestage eemaldatud juhtmeotsad (kuni 2,5 mm²) klemmiavadesse, kuni need kindlalt kinnituvad. Küünisteta või kruviklemmi variantide puhul valige sobiv viide ja ühendage vastavalt toote ühendusskeemile. Veenduge, et integreeritud maandus on ühendatud hoone maandusjuhtmega.

Soovitused

Ainult kvalifitseeritud personal peaks teostama paigaldust ja elektriühendusi. Enne juhtmestamist lahutage toide, kontrollige korrektset maandust ja järgige kohalikke eeskirju ning ohutusstandardeid.
