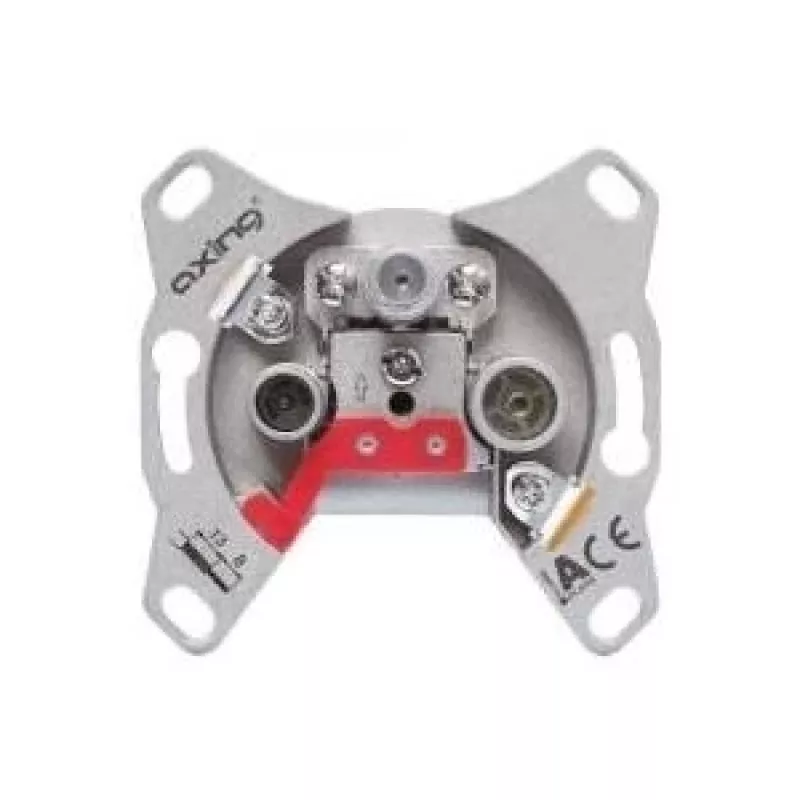

Pistikupesa tüüp F Axing SSD00507

Axing SSD00507 on tüüp F pistikupesa, mis on mõeldud satelliidi- ja terrestriaalsignaali jaotamiseks. Selle harukadu on 7 dB, see toetab tagasikanali sagedusi 5 kuni 65 MHz ning ühildub Unicable I (EN50494) ja Unicable II (EN50607) süsteemidega. Pistikupesa on halli värvi, sellel on pikendatud F-pistikud ja pinnale keeratav viimistlus ning selle kompaktsed mõõtmed on 68 × 39 × 68 mm.

Eelised

Pistikupesa pakub määratud 7 dB harukadu etteaimatava signaali summutamise jaoks, ühildub nii Unicable I kui ka Unicable II standarditega ning toetab tagasikanali tööd vahemikus 5–65 MHz. Selle pikendatud F-pistikud lihtsustavad kaabli ühendamist ning määratud eemaldamispikkus (8/13 mm) tagab ühtlased paigaldustulemused. CE sertifikaat kinnitab vastavust kehtivatele ohutusdirektiividele.

Sobiv kasutamiseks

Peamised tehnilised andmed

Kasutusjuhend

Valmistage koaksiaalkaabel ette, eemaldades isolatsiooni määratud pikkusteni (8 mm dielektriku jaoks, 13 mm üldpikkus vastavalt vajadusele), ja ühendage pikendatud F-pistikutesse, tagades kindla keerme. Kinnitage pistikupesa soovitud pinnale, jälgides õiget polaarsust ja maandust vastavalt kohalikele eeskirjadele ning ülejäänud multiswitchi või jaotussüsteemile. Kontrollige ühilduvust kasutatava Unicable süsteemiga ja suunake tagasikanali kaabeldus nii, et see toetaks signaale vahemikus 5–65 MHz.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage kvaliteetset koaksiaalkaablit ja pistikuid, järgige määratud eemaldamispikkusi ning kontrollige enne paigaldamist Unicable ühilduvust. Järgige kohalikke elektri- ja raadiosageduspaigaldiste standardeid ning tehke pärast paigaldamist signaalitaseme testid.
