Pistikupesa karp Tüüp F Kindermann 5301170000 Must Hõbedane

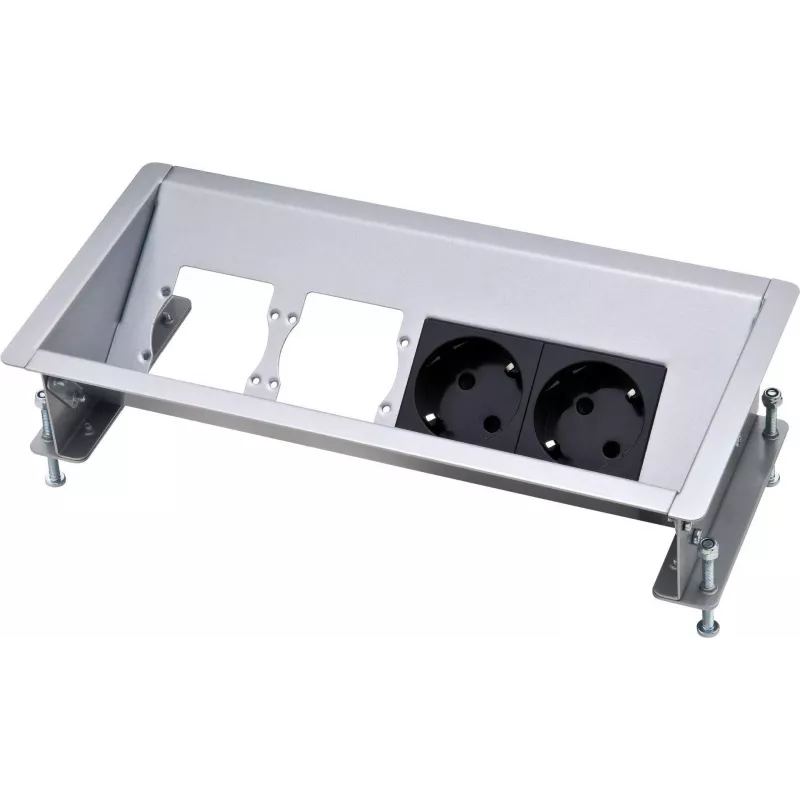

Avatud lauaarvuti korpus neljale adapterplaadile, mis on mõeldud integreerimiseks lauaplaadi sisse. Ühilduvad adapterplaadid: 7444 000 xxx (50 x 50 mm). Seade pakub kahte voolumoodulit ja kahte tühja moodulit, vooluühendus toimub 3‑kontaktilise Wieland GST 18 pistiku kaudu. Korpusel on pulbervärvitud RAL 9006 hõbedane viimistlus, välismõõtmed 252 x 125 mm ja paigaldussügavus 82 mm; nurgaraadius on 5 mm ja vajalik väljalõige on 240 x 107 mm.

Eelised

Pistikupesa karp ühendab kompaktse jalajälje madala paigaldussügavusega hõlpsaks integreerimiseks laudadesse ja töölaudadesse. Tarnitakse kahe voolupositsiooni ja kahe tühja moodulipesaga, mis võimaldab paindlikku konfigureerimist standardsete 50 x 50 mm adapterplaatidega. Wieland GST 18 pistik tagab standardiseeritud, ohutu vooluühenduse. Vastupidav pulbervärvitud RAL 9006 pind pakub korrosioonikindlust ja neutraalset välimust, mis sobib mustade ja hõbedaste viimistlustega.

Sobib

Peamised tehnilised andmed

Kasutamine

Valmistage lauaplaadi sisse väljalõige mõõtmetega 240 x 107 mm ja tagage pinna all vähemalt 82 mm vaba ruumi paigaldamiseks. Sisestage korpus väljalõikesse ja kinnitage see vastavalt mööblitootja juhistele. Paigaldage 50 x 50 mm adapterplaadid (tüüp 7444 000 xxx) vajadusel moodulipesadesse. Ühendage vooluvarustus 3‑kontaktilise Wieland GST 18 pistiku abil hoone toitevõrku või ühilduvasse jaotussüsteemi.

Soovitused

Enne paigaldamist kontrollige adapterplaatide ühilduvust ja paigaldage kaablid nii, et välditakse järske painutusi. Veenduge, et Wieland GST 18 ühenduse teostab kvalifitseeritud elektrik ja see vastab kohalikele elektrieeskirjadele.
