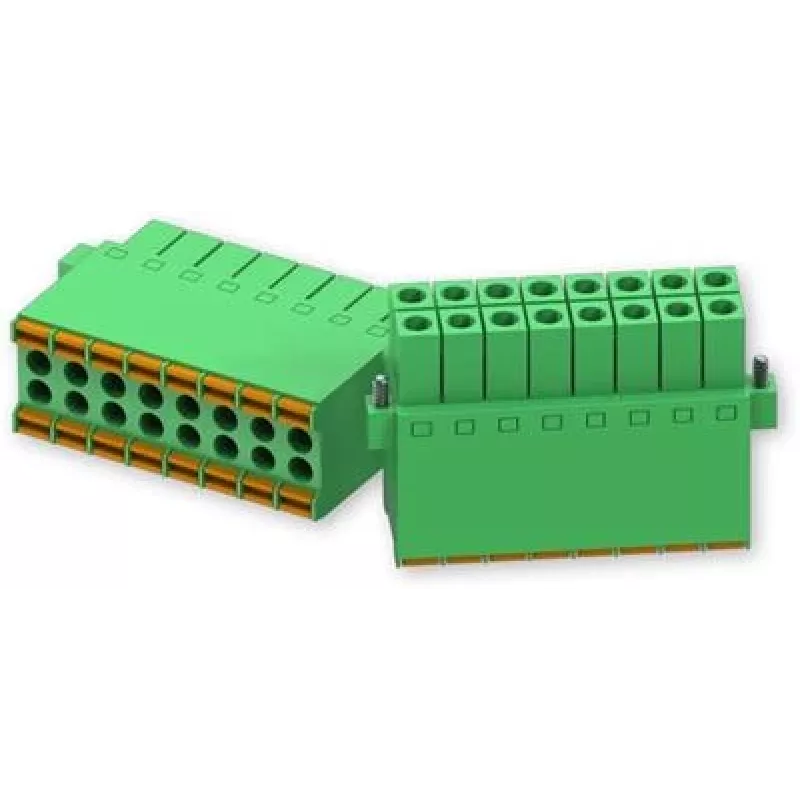

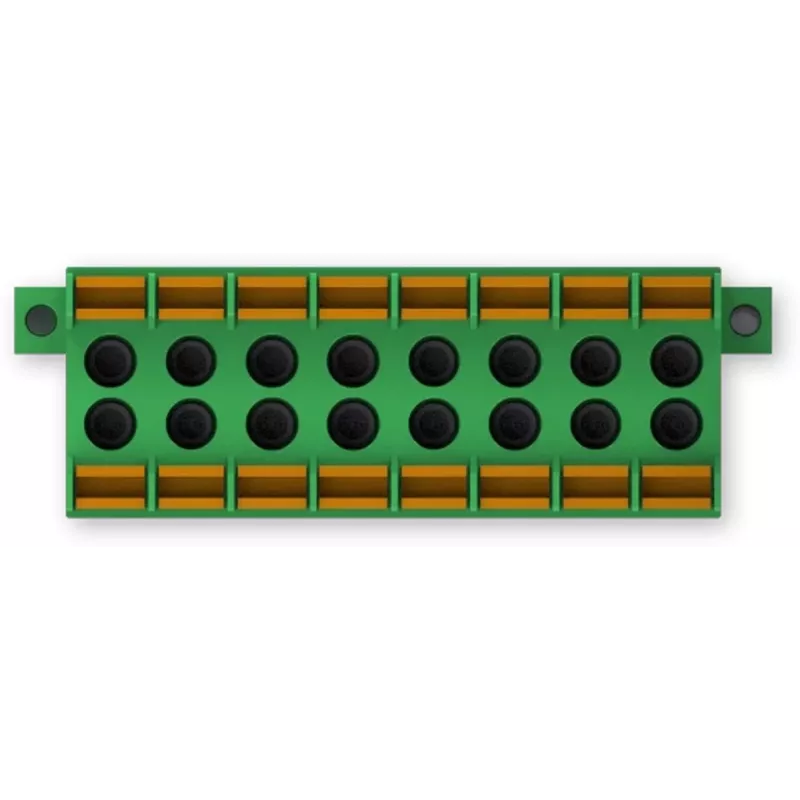

Pistik TELTONIKA TRB245 TRB255 8-kontaktiline 8A PR4IO17K jada- ja I/O ühendusteks

Pistik, mis on mõeldud TELTONIKA TRB245 ja TRB255 seadmetele, pakkudes 8-kontaktilist liidest jada- ja I/O ühendusteks. Kuni 8 A nimivooluga kompaktne pistik tagab andurite, täiturite ja sideliinide kindla ühenduse tööstus- ja telemaatikapaigaldistes. Pistiku vormitegur ühildub ühilduvate TELTONIKA ruuterite sisend-/väljundviigutusega, võimaldades lihtsat asendamist või väliühendust ilma lisaadapteriteta.

Eelised

Pistik tagab usaldusväärse elektrilise kontakti jadaportide ja digitaalsete/analoog I/O kanalite jaoks, toetades samal ajal kuni 8 A voolu. Selle kompaktne disain vähendab paneeliruumi vajadust ja hõlbustab korralikku kaablite suunamist. Vastupidavad kontaktid ja stabiilne korpus aitavad säilitada ühtlaseid ühendusi vibratsiooni või mõõduka mehaanilise pingega keskkondades. Pistik ühildub levinud kaablisuurustega, mida kasutatakse andurite ja täiturite juhtmestikus, võimaldades lihtsat paigaldamist ja hooldust.

Sobib

• Jadaliinide (RS232/RS485) juhtmestamine ühilduvate ruuteritega
• Andurite ja täiturite digitaalsete ja analoog I/O signaalide ühendamine
• Tööstuslikud telemaatikapaigaldised ja sõidukitele monteeritud süsteemid
• Kahjustatud või kulunud I/O pistikute väli asendamine

Põhiandmed

• Kontaktide arv: 8 kontakti kombineeritud jada- ja I/O ühendusteks
• Nimivool: 8 A pistiku kohta
• Ühilduvus: vormitegur, mis sobib konkreetsete TELTONIKA ruuteri I/O portidega
• Paigaldusviis: eemaldatav/pistmikühendusega inline-pistik seadme klemmidele
• Materjal: vastupidavad kontakti- ja korpusematerjalid, mis on mõeldud elektrilise ja mehaanilise töökindluse tagamiseks
• Sobiv kaabliristlõige: ühildub levinud andurite ja täiturite juhtmestiku suurustega

Kasutusjuhend

Tuvastage ruuteri I/O klemm ja joondage pistik nii, et kontaktide suund ühtiks seadme viigutusega. Sisestage pistik kindlalt seadme klemmi, kuni see kinnitub ja lukustub. Juhtige ja kinnitage kaablid, et vältida pistiku pinget. Jadaliinide puhul veenduge õiges TX/RX ja maanduse juhtmestikus; I/O signaalide puhul järgige õiget polaarsust ja varjestust, kui vaja. Kontrollige ühendusi multimeetri või ruuteri diagnostikavahenditega enne süsteemi sisselülitamist.

Soovitused

Kasutage sobiva nimiväärtusega juhtmeid ja kindlustage kaablite tõmbekaitse usaldusväärsete ühenduste säilitamiseks. Vältige 8 A nimivoolu ületamist ja hoidke pistik söövitavatest ainetest puhas. Niiskuse või tugeva saastega kokkupuutuvates paigaldistes kasutage täiendavat tihendamist või kaitseümbriseid, et pikendada kasutusiga.
