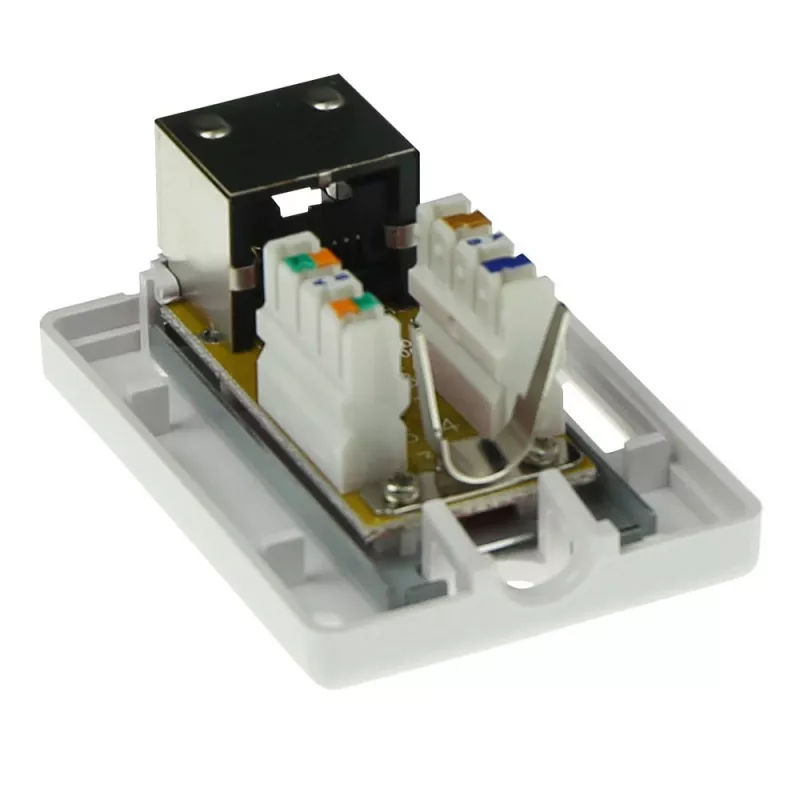

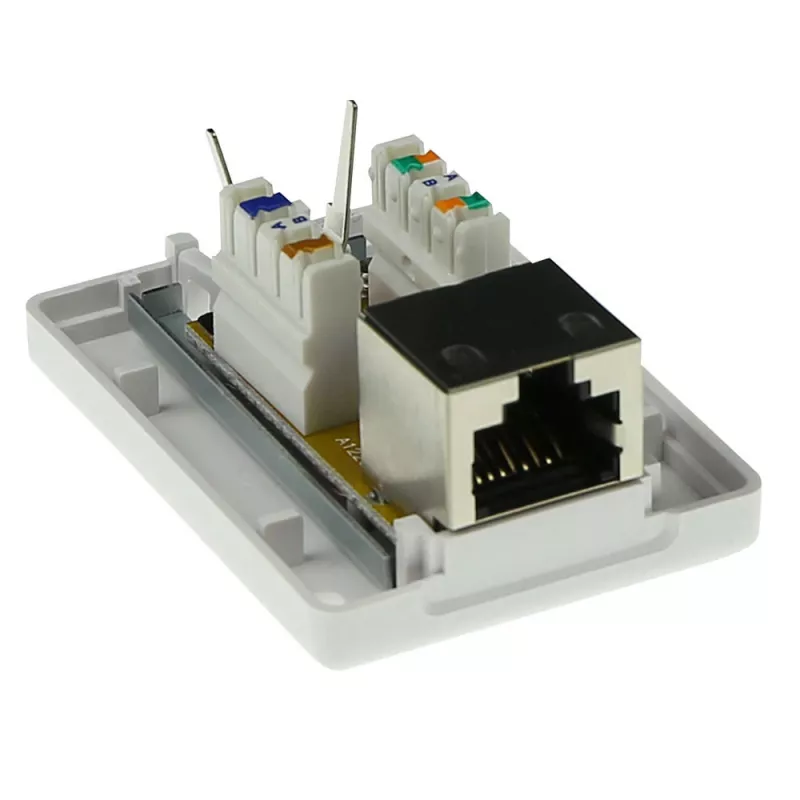

Pindpaigaldatav varjestatud pistikupesa karp ACT CAT6, 1-port, 39×54×29,5 mm

Pindpaigaldatav varjestatud pistikupesa karp ACT CAT6, 1-port, 39×54×29,5 mm on kompaktne metallist korpus, mis on mõeldud paigaldamiseks seintele või muudele pindadele, kus on vaja maandatud varjestatud CAT6 ühendust. Karp mahutab ühe RJ45 pesamooduli või sisemooduli ning pakub turvalist maandatud korpust, mis säilitab kaabli varjestuse järjepidevuse, et parandada EMI kaitset ja tagada usaldusväärne kiire andmeedastus struktureeritud kaabelduse paigaldistes, väikestes kontorites või koduvõrkudes.

Eelised

Pistikupesa karp on väikese jalajälje ja väikese sügavusega, võimaldades paigaldamist kitsastesse kohtadesse ja pindpaigaldatavatele kaablikanalitele. Selle varjestatud konstruktsioon säilitab varjestatud keerdpaarkaabli tõhususe, pakkudes maandatud korpust ja määratletud metall-metall kontaktpinda. Ühe pordi konfiguratsioon lihtsustab juurutamist, kui on vaja ainult ühte võrgupesa, ning töökindel korpus vähendab pistiku ja kaabli otsa mehaaniliste kahjustuste ohtu.

Sobiv kasutus

• Pindpaigaldatavad võrgupesad kontorites ja kodudes
• CAT6 varjestatud ühenduste järelpaigaldus ilma seina sisse paigaldamiseta
• Kõrgendatud elektromagnetiliste häiretega piirkonnad, kus varjestus on nõutav
• Ühe pordiga lõpp-punktid IP-telefonidele, arvutitele või võrguseadmetele

Peamised tehnilised andmed

• Paigaldusviis: pindpaigaldatav
• Varjestus: metallist/maandatud korpus varjestatud kaabli järjepidevuse tagamiseks
• Pordid: 1 RJ45 pesamooduli/sisemooduli pesa
• Sobiv kaablikategooria: CAT6 (varjestatud keerdpaar)
• Välismõõtmed (ligikaudsed): 39 mm × 54 mm × 29,5 mm
• Materjal: metall (tagab EMI varjestuse ja mehaanilise kaitse)

Kasutusjuhend

Paigaldage pindpaigaldatav pistikupesa karp valitud asukohta, kasutades sobivaid kruvisid või paigalduspinnale sobivat liimi. Viige varjestatud CAT6 kaabel karpi ja termineerige kaabel ühilduvale RJ45 pesamoodulile või sisemoodulile, järgides kasutatavat kaabeldusstandardit (T568A või T568B). Veenduge, et kaabli dreenijuhe või kaabli varjestus on korralikult ühendatud karbi maanduspunktiga, et säilitada varjestuse järjepidevus. Kinnitage pesamoodul/sisemoodul pordi avasse ja paigaldage vajadusel kate või esipaneel.

Soovitused

Varjestatud CAT6 ühenduste paigaldamisel kontrollige, et kõik lingi komponendid (kaabel, pistikud, pistikupesa karp ja jaotuspaneelid) oleksid ette nähtud varjestamiseks ja korralikult maandatud. Kasutage ühilduvaid varjestatud pesamooduleid ja tagage väikese takistusega maandusühendus, et saavutada optimaalne EMI kaitse ja säilitada suur andmevoog.
