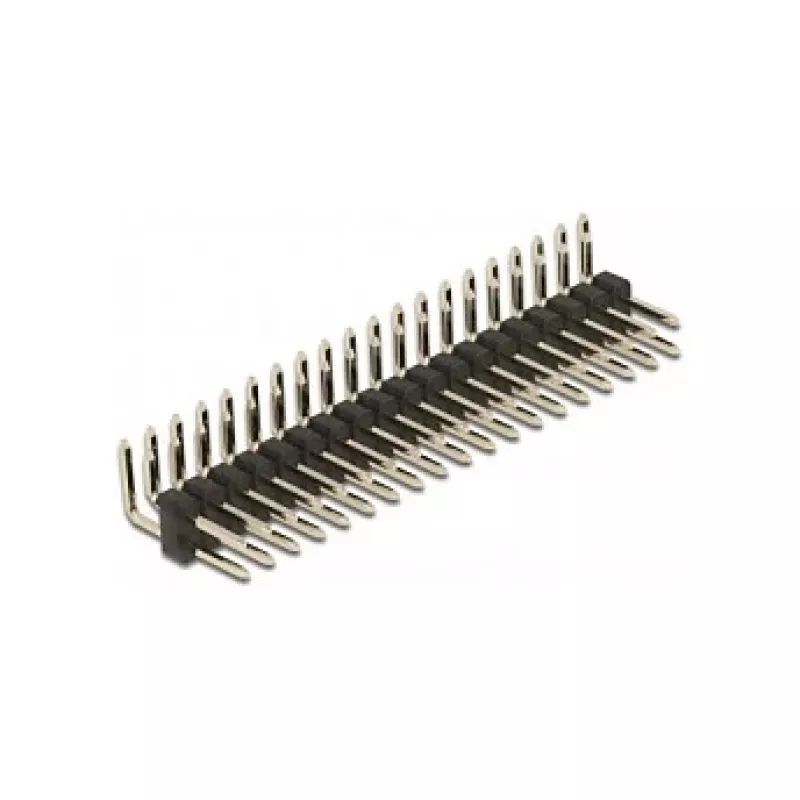

Pin header DeLOCK 66702 Printed Circuit Board (PCB) accessory

DeLOCK 66702 pin header on trükkplaadi (PCB) lisatarvik, mis tagab usaldusväärse elektrilise ja mehaanilise ühenduse üksikute plaatide või moodulite vahel. See ühendab metallkontaktid plastikust isolaatoriga ning on viimistletud musta ja metallilise tooniga. Kompaktsete mõõtmetega on see mõeldud kasutamiseks mitmesugustes elektroonikaseadmetes, kus on vaja vastupidavat PCB-ühendust.

Eelised

Pin header pakub tugevat metallkontaktide konstruktsiooni ühtlase signaaliedastuse jaoks ning plastikust korpust, mis hõlbustab jootmist ja plaadile paigaldamist. Selle kompaktne suurus ja standardne vormitegur lihtsustavad integreerimist olemasolevatesse PCB-paigutustesse, samas kui must ja metalliline viimistlus toetab selget polaarsust ja joondamist paigaldamise ajal.

Sobib

• Virnastatud või kõrvuti asetsevate trükkplaatide ühendamiseks
• Prototüüpimiseks ja kohandatud elektroonikaseadmete jaoks
• Plaatidevahelisteks signaali- ja väikese võimsusega ühendusteks seadmetes
• Olemasolevate PCB header-pistikute parandamiseks või asendamiseks

Peamised spetsifikatsioonid

• Bränd: DELOCK
• Mudel / MPN: 66702
• EAN: 4043619667024
• Materjal: metallkontaktid plastikust isolaatoriga
• Viimistlus: must ja metalliline
• Mõõtmed: 50,8 mm (pikkus) x 12,9 mm (sügavus) x 5 mm (kõrgus)
• Kategooria: trükkplaadi (PCB) lisatarvik

Kasutamine

Asetage pin header PCB-l olevatesse ettenähtud aukudesse nii, et plastikust isolaator joonduks plaadi pinnaga ja metallist tihvtid ulatuksid läbi jootepoole. Kinnitage header, jootes iga tihvti plaadi padjanditele, tagades head jooteühendused ja õige orientatsiooni. Pärast jootmist kontrollige elektrilist järjepidevust ja mehaanilist stabiilsust enne ühendatud moodulite või korpuste kokkupanemist.

Soovitused

Kasutage sobivat jootmisseadet ja ESD-ettevaatusabinõusid pin headeri käsitsemisel ja paigaldamisel. Kontrollige tihvtide joondust ja vahekaugust vastavalt oma PCB-disainile, et tagada ühilduvus ühendatavate pistikute või plaadipaigutustega.
