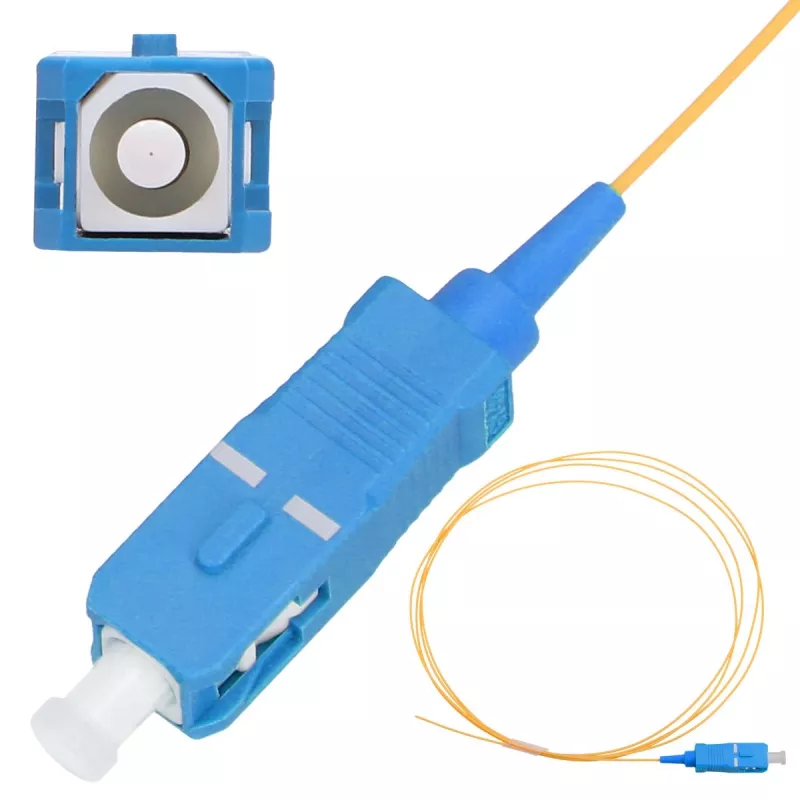

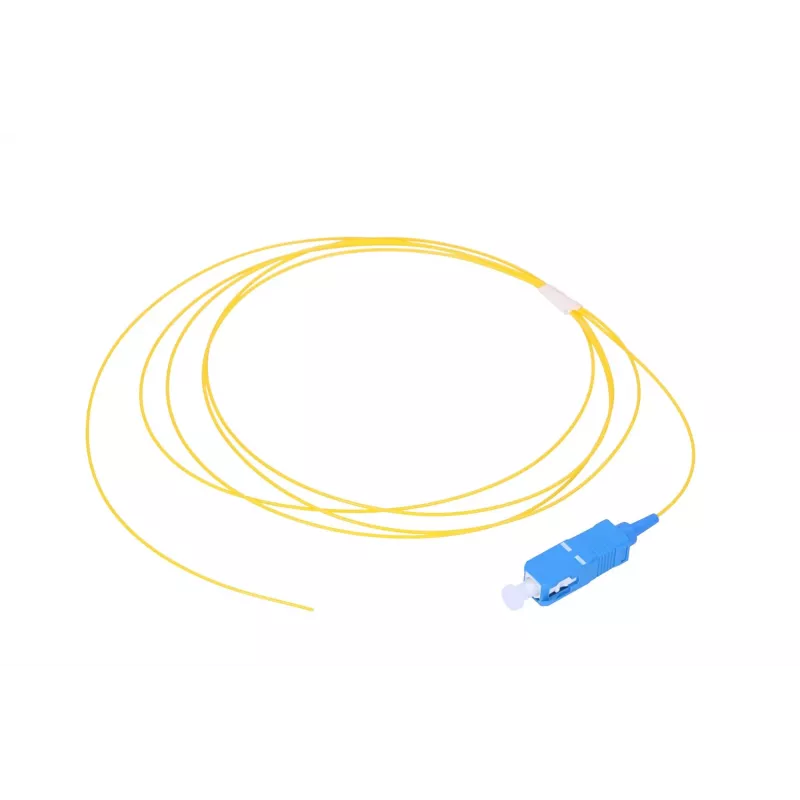

Pigtail Extralink SC/UPC single-mode G.657.A1 900µm FTTH kaabel 3 m

Pigtail Extralink SC/UPC single-mode G.657.A1 900µm FTTH kaabel 3 m on tehases termineeritud optiline pigtail, mis on mõeldud fiiberoptika koduni (FTTH) paigalduste ja kompaktsete ühenduskeskkondade jaoks. Pigtail kasutab paindetundetut ühemoodilist G.657.A1 fiibrit 900 µm lahtise toruga konstruktsiooniga ja ühes otsas SC/UPC pistikuga. 3 meetri pikkus tagab piisava varu splaissimiseks ja termineerimiseks jaotuskarpides, optilistes jaotusraamides ja väikestes kappides, minimeerides samal ajal mehaanilist pinget ja signaalikadu, mis on põhjustatud kitsastest painetest.

Eelised

G.657.A1 paindetundetu fiiber vähendab sumbumist kitsaste painete ja piiratud ruumide korral, parandades töökindlust FTTH juurutustes. 900 µm kaabelkonstruktsioon pakub paindlikku käsitlemist sulandsplaissimise ja termineerimise ajal, ilma et oleks vaja ülemäärast eemaldamist või tugevdamist. SC/UPC pistik tagab stabiilse madala peegeldusega ühemoodilise liidese, mis ühildub standardse SC-portidega plaastripaneelides ja kliendiseadmetes. 3 m pikkus tasakaalustab mugavuse sisemise marsruutimise jaoks minimaalse üleliigse fiibriga korpustes.

Sobib

• FTTH viimase miili termineerimised ja kodused/kliendi ruumide fiiberühendused
• Splaissipigtailid sulandsplaissimise alustele ja sulguritele
• Plaastripaneeli või optilise jaotusraami termineerimised telekommunikatsiooniruumides ja tänavakappides
• Ühendused fiiberoptiliste seadmete vahel, kus on vaja kompaktseid ja paindlikke ühemoodilisi pigtaile

Peamised tehnilised andmed

• Fiibri tüüp: ühemoodiline G.657.A1 (paindetundetu)
• Kaabelkonstruktsioon: 900 µm tihe/lahtine toru, sobib FTTH pigtailidele
• Pistiku tüüp: SC/UPC pigtaili otsas
• Pikkus: 3 m
• Kasutuskeskkond: siseruumide FTTH korpused, splaissialused, plaastripaneelid
• Tüüpiline kasutus: sulandsplaissimise termineerimine ühemoodiliste võrkude jaoks

Kasutamine

Valmistage ette toitefiiber või magistraalliin puhastamise ja lõhestamise teel vastavalt sulandsplaisseri tootja juhistele. Eemaldage 900 µm kate vastavalt vajadusele, seejärel tehke sulandsplaissimine pigtaili ja paigaldatud fiibri vahel või kinnitage SC/UPC pistik plaastripaneeli pessa, kui kasutate eeltermineeritud ühendusi. Marsruutige pigtail korpuses õrnade painetega, säilitades painderaadiused vastavalt G.657.A1 spetsifikatsioonidele, ja kinnitage fiiber splaissialustes või kaablisidemete abil, et vältida pinget splaissile või pistikule.

Soovitused

Kasutage standardseid fiiberoptilisi käsitsemistööriistu ja ohutusprotseduure: hoidke pistikud ja lõhestatud fiibri otsad puhtad, vältige teravaid paindeid ja liigset tõmbejõudu ning hoidke üleliigne pigtaili pikkus selleks ettenähtud splaissialustes. Kontrollige optilist kadu pärast splaissimist ja pistiku sisestamist OTDR-i või võimsusmõõturi abil, et kinnitada vastuvõetav sumbumine.
