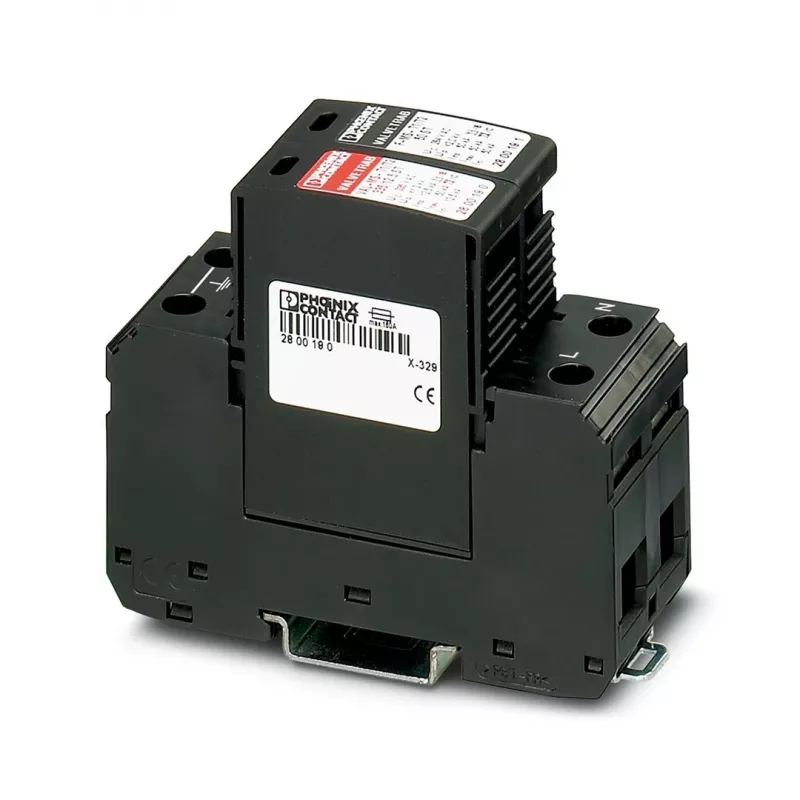

PHOENIX CONTACT Surge Protective Device VAL-MS-T1/T2 335/12.5/1+1, Type 1+2, 1-Phase, 335 V AC, 12.5 kA

PHOENIX CONTACT VAL-MS-T1/T2 335/12.5/1+1 on suure jõudlusega liigpingekaitse (SPD), mis on ette nähtud vahelduvvoolusüsteemidele. See ühendab Type 1 ja Type 2 kaitse ühes kompaktses seadmes, kaitstes elektripaigaldisi otseste pikselöökide ja lülituspingete eest. Ideaalne peajaotuskilpidesse elamutes, äri- ja tööstusrakendustes.

Eelised

See SPD pakub usaldusväärset kaitset kõrge impulssvoolu nimiväärtusega 12,5 kA (10/350 µs) ja nimilühisvooluga 20 kA (8/20 µs). Selle pistikuga disain võimaldab kaitsemooduleid hõlpsasti vahetada ilma ümberühendamiseta. Seadmel on madal pingekaitse tase (≤1,5 kV) ja kiire reageerimisaeg (<25 ns), tagades tundlike seadmete ohutuse.

Sobib kasutamiseks

• Peajaotuskilbid ühefaasilistes vahelduvvoolusüsteemides
• Kaitse otseste pikselöökide (Type 1) ja lülituspingete (Type 2) eest
• Tööstus-, äri- ja elamupaigaldised

Peamised tehnilised andmed

• SPD tüüp: Type 1+2 / Class I+II
• Nimipinge (Un): 230 V AC (50/60 Hz)
• Maksimaalne pidev tööpinge (Uc): 335 V AC
• Nimilühisvool (In): 20 kA (8/20 µs)
• Impulssvool (Iimp): 12,5 kA (10/350 µs)
• Pingekaitse tase (Up): ≤1,5 kV (L-N, N-PE)
• Kaitseskeem: 1-faasiline (1+1 ahel)
• Pooluste arv: 2
• Paigaldusviis: DIN-latt
• Reageerimisaeg (tA): <25 ns
• Töötemperatuuri vahemik: -40 °C kuni 80 °C
• Kaitseaste: IP20
• Standarditele vastavus: IEC 61643-11, EN 61643-11
• Tehnoloogia: Varistor (MOV)
• Pistikuga disain: Jah
• Maksimaalne kaitsekaitse: 315 A (gG/gL)
• Lühisvoolu taluvus (Isccr): 50 kA

Soovitused

Optimaalse kaitse tagamiseks paigaldage see SPD peajaotuskilpi ja tagage nõuetekohane maandus. Kontrollige regulaarselt olekuindikaatorit ja vajadusel vahetage moodul. Sobib kasutamiseks kuni 315 A kaitsekaitsmetega.
