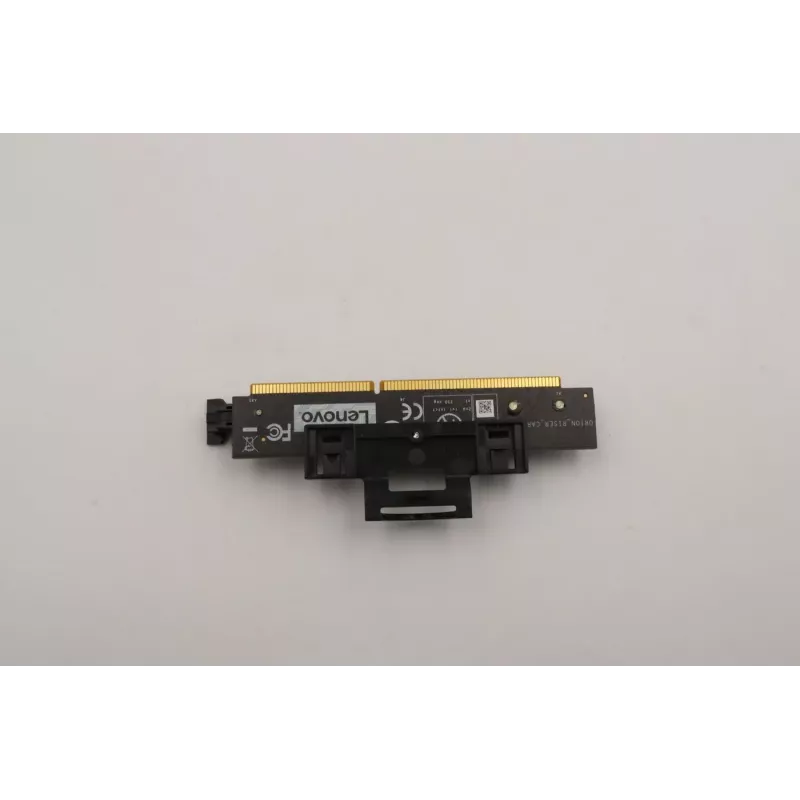

PCIe x16 tõusukaart Lenovo 5C51D95675 serveri laiendamiseks

Lenovo 5C51D95675 on PCIe x16 tõusukaart, mis on loodud täiendava PCIe x16 laienduspesa pakkumiseks ühilduvatel Lenovo serveriplatvormidel. See võimaldab paigaldada täispikki PCIe-kaarte, paigutades pesa emaplaadi tasapinnast eemale, et mahutada šassii piiranguid ja parandada juurdepääsu. Tõusukaart toetab graafikakiirendite, võrguliidesekaartide, RAID- või HBA-kontrollerite ja muude PCIe x16 seadmete paigaldamist, et suurendada töötlus-, võrgu- ja salvestus I/O võimekust.

Eelised

Tõusukaart on mõeldud lihtsaks mehaaniliseks integreerimiseks Lenovo serverišassiidesse, mis seda vormitegurit aktsepteerivad, pakkudes usaldusväärset elektrilist liidest süsteemi PCIe-siiniga. See säilitab signaali terviklikkuse x16 radade jaoks, võimaldades samal ajal laienduskaartide füüsilist paigutust seal, kus emaplaadi paigutus või kettasahtlid muidu takistaksid otsepaigaldust. See komponent vähendab vajadust kohandatud adapterite järele ja minimeerib sisemist kaabeldust, pakkudes spetsiaalset, plaadile monteeritud laienduslahendust.

Sobib

• Täispikkade PCIe x16 graafika- või kiirendikaartide paigaldamiseks piiratud ruumiga šassiidesse
• Suure jõudlusega võrguadapterite (10GbE, 25GbE või sarnased) lisamiseks, kui sisseehitatud pesad on piiratud
• Salvestuskontrolleri või HBA mahu laiendamiseks täiendavate ketaste või RAID-konfiguratsioonide jaoks
• Serveri I/O võimekuse uuendamiseks ilma emaplaati vahetamata

Peamised spetsifikatsioonid

• Liides: PCI Express x16 elektriline liides
• Vormitegur: Tõusukaart, mis on mõeldud ühilduvatele Lenovo serverišassidele
• Toetatud kaardi pikkus: Täispikad PCIe lisakaardid (sõltub šassii vabast ruumist)
• Rajad: x16 signaalide vastendamine maksimaalse ribalaiuse jaoks vastavalt platvormi toele
• Ühilduvus: Mõeldud konkreetsetele Lenovo serverimudelitele, mis aktsepteerivad seda tõusukaardi vormitegurit

Kasutamine

Lülitage server välja ja eemaldage toitejuhe enne šassii avamist. Leidke tõusukaardi pesa või kinnituskoht, nagu on näidatud serveri hooldusjuhendis, ja sisestage tõusukaart ettevaatlikult süsteemiplaadi või šassii tagapaneeli määratud konnektorisse. Kinnitage tõusukaart šassii külge, kasutades kaasasolevaid tugiposte või kruvisid, et tagada stabiilne mehaaniline tugi. Sisestage PCIe x16 lisakaart tõusukaardi pessa, veenduge õiges asendis ja kinnituses, seejärel sulgege šassii ja taastage toide. Pärast käivitamist veenduge, et serveri püsivara ja operatsioonisüsteem tuvastavad paigaldatud kaardi, ning installige kõik vajalikud draiverid või püsivara uuendused.

Soovitused

Enne ostmist kontrollige šassii ühilduvust ja täispikkade kaartide jaoks saadaolevat vaba ruumi. Kontrollige serveri riistvara ühilduvusloendit või hooldusjuhendit, et tagada platvormi tugi tõusukaardile ja kavandatavale PCIe-seadmele. Kasutage tõusukaardi ja lisakaartide käsitsemisel asjakohaseid antistaatilisi ettevaatusabinõusid ning vajadusel uuendage süsteemi püsivara, et võimaldada paigaldatud PCIe-seadmete täielikku funktsionaalsust.
