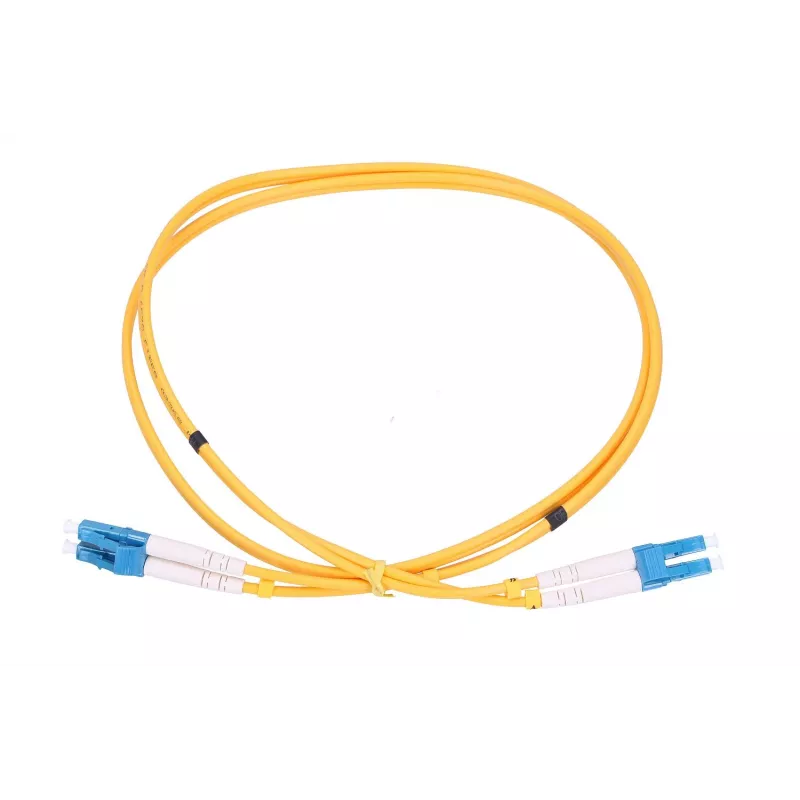

Patchcord LC/UPC - LC/UPC Single Mode Duplex 3mm, 5m by Extralink

Extralink LC/UPC - LC/UPC ühemoodiline dupleks-paikjuhe, 3 mm ümbris, 5 m pikkus, mõeldud madala kaoga optilisteks ühendusteks andme- ja telekommunikatsioonivõrkudes. Kaablis kasutatakse G.652D ühemoodilist kiudu, mis sobib FTTH ja ülikooli kaabelduse jaoks, LC/UPC-pistikud mõlemas otsas duplekskonfiguratsioonis. See paikjuhe on ette nähtud lühidistantsilisteks ühendusteks aktiivseadmete, jaotusplaadi ja lõppseadmete vahel, kus on vaja püsivat ühemoodilist jõudlust ja kompaktseid LC-pistikuid.

Eelised

Extralinki paikjuhe pakub väikest sisestuskadu ja suurt tagasivoolukadu, mis on kooskõlas LC/UPC lihvitud pistikute ja G.652D kiuga, tagades usaldusväärse signaaliedastuse. Selle 3 mm ümbris tagab mehaanilise kaitse, säilitades samal ajal paindlikkuse, et paigaldada kappidesse ja kaablikanalitesse. Dupleks-LC-formaat säästab statiiviruumi ja lihtsustab paaritud kiudude tuvastamist. Toode ühildub tavaliste ühemoodiliste seadmete ja FTTH-lõpetustega.

Sobib kasutamiseks

• Lülitite, meediamuundurite ja transiiverite ühendamiseks andmekeskustes ja võrguklosetites
• Jaotusplaadi ja kiu jaotusraamide ühendamiseks
• FTTH-ühendusteks OLT- ja ONU-/ONT-seadmete vahel
• Lühikesed linna- ja metropoliitühemoodilised lingid

Peamised spetsifikatsioonid

• Kiu tüüp: ühemoodiline G.652D (SM)

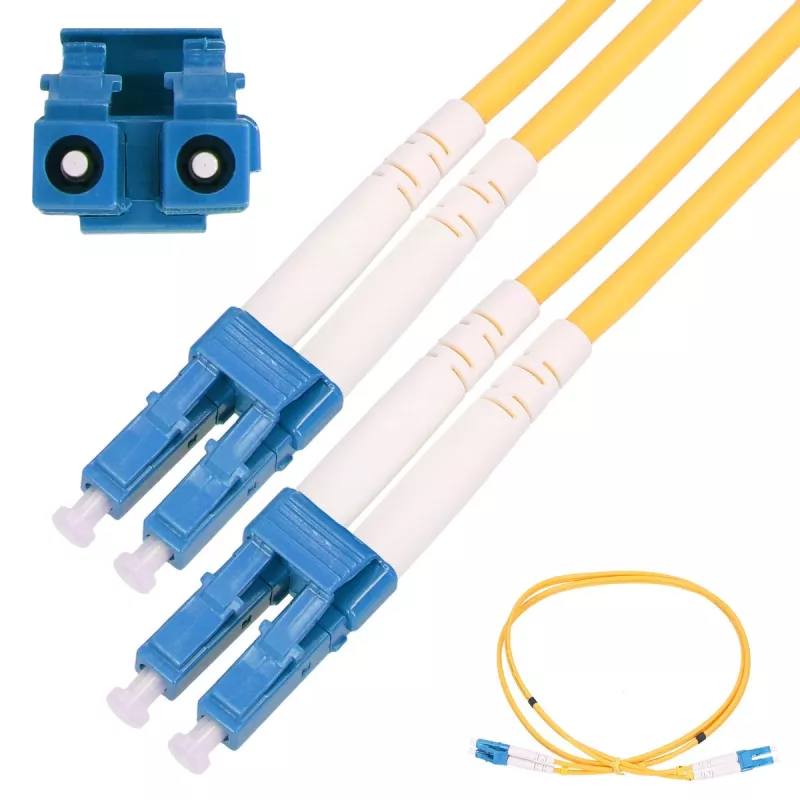

• Pistiku tüüp: LC/UPC pistik LC/UPC duplekspistikule
• Ümbrise läbimõõt: 3.0 mm
• Pikkus: 5 m
• Konfiguratsioon: dupleks (paaritud kiud)
• Lihvimistüüp: UPC (ülifüüsiline kontakt)

Kasutusviis

Paigaldage paikjuhe seadmepordide, jaotusplaadi või lõppkarpide vahele, tagades õrnad painded ja vältides teravaid kõverusi, mis võivad sumbuvust suurendada. Sisestage iga LC-pistik vastavasse LC-pesasse, kuni see klõpsatab; veenduge saatmise/vastuvõtu paaride õige polaarsuses. Pistiku lahtiühendamisel vajutage LC-pistiku lukustile ja tõmmake otse välja. Kappidesse või rennidesse paigaldamisel kinnitage üleliigne pikkus kaablihaldustarvikute abil, et vältida pinget pistikutele ja kiule.

Soovitused

Hoiustage ja käsitlege paikjuhet puhtas keskkonnas, et vältida pistiku otspindade saastumist; kasutage tolmukorke, kui pistikud ei ole ühendatud. Puhastage pistiku otspinnad sobivate kiupuhastusvahenditega enne ühendamist. Järgige 3 mm ümbrisega ühemoodilise kaabli jaoks soovitatud minimaalset painderaadiust ja vältige tõmbekoormust pistikutele.
