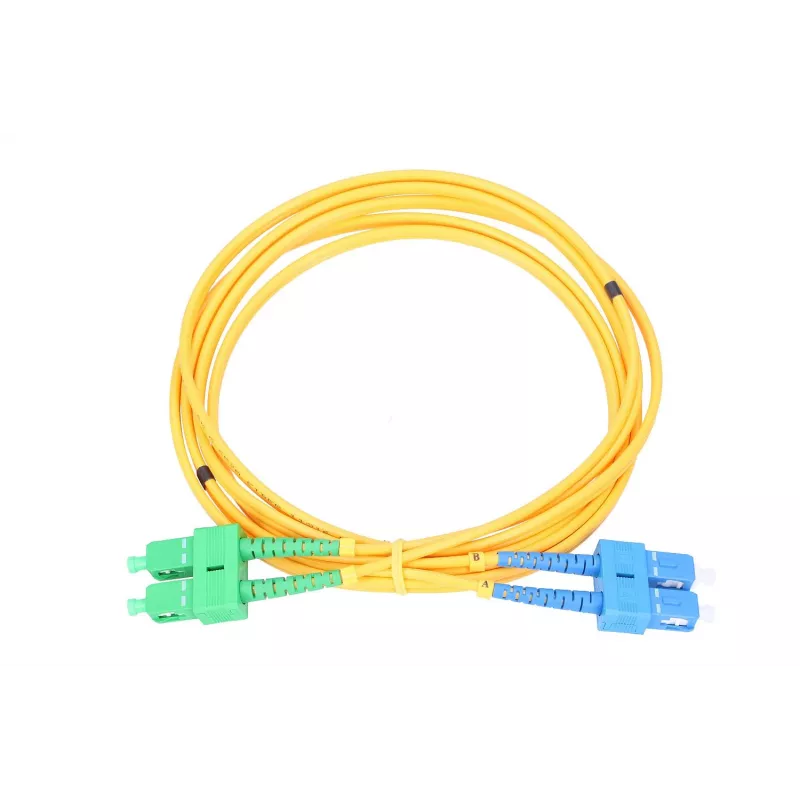

Patchcord Extralink SC/UPC - SC/APC PVC, Singlemode Duplex G.652D, 3 mm, 0,5 m

Patchcord Extralink SC/UPC - SC/APC PVC, Singlemode Duplex G.652D, 3 mm, 0,5 m on tehasetermineeritud singlerežiimiline duplekskiudoptiline patchcord SC/UPC ühes otsas ja SC/APC teises otsas. Kaabel kasutab G.652D kiudu ja PVC mantlit, selle läbimõõt on 3 mm ja pikkus 0,5 m. See on mõeldud FTTH paigaldisteks ja lühikesteks ühendusteks optiliste seadmete (näiteks patchpaneelide, ODF-ide, kommutaatorite, meediakonverterite ja ONT/OLT seadmete) vahel, kus on vaja täisdupleksset singlerežiimilist edastust.

Eelised

Patchcord ühendab SC/UPC ja SC/APC otsastused, võimaldades ühendust erineva nuppudega portide vahel, säilitades samal ajal singlerežiimilise edastuse omadused. G.652D kiud tagab ühilduvuse standardsete singlerežiimisüsteemidega ja toetab edastust tüüpilistel telekommunikatsiooni lainepikkustel. 3 mm PVC-mantliga kaabel pakub tasakaalu painduvuse ja mehaanilise kaitse vahel sisepaigalduste ja lühikeste kaablilõikude jaoks. Tehases poleeritud pistikud tagavad ühtlase otspinna kvaliteedi ja vähendavad sisestuskadu võrreldes kohapeal termineeritud alternatiividega.

Sobib

• FTTH sisendühendused OLT ja ONU/ONT seadmete vahel
• Ühendused patchpaneelides ja optilistes jaotusraamides (ODF)
• Lühikesed ühendused kommutaatorite, meediakonverterite ja transiiverite vahel
• Labori- või testimisseadistused, mis nõuavad segatud SC/UPC kuni SC/APC liideseid

Peamised spetsifikatsioonid

• Kiu tüüp: Singlerežiimiline, G.652D
• Pistik A: SC/UPC
• Pistik B: SC/APC
• Konfiguratsioon: Dupleks (kaks kiudu)
• Kaabli mantel: PVC
• Kaabli välisdiameeter: 3 mm
• Pikkus: 0,5 m
• Soovitatav minimaalne painderaadius: 30 mm
• Tüüpiline kasutuslaine pikkus: alates 1310 nm

Kuidas kasutada

Marsruudige patchcord kahe ühendatava seadme või pordi vahel, vältides teravaid paindeid ja mehaanilist pinget. Sisestage SC/UPC ja SC/APC pistikud nende vastavatesse pesadesse, kuni need klõpsatavad paika, tagades õige joonduse ja selle, et UPC ühendatakse UPC-tüüpi pesadega ning APC APC-tüüpi pesadega. Dupleksühenduste puhul säilitage õige polaarsus, nii et saate- ja vastuvõtukiud vastavad vastavatele TX/RX portidele. Enne kasutamist kontrollige pistikute otspindu ja puhastage need sobivate kiudude puhastusvahenditega, kui saastumine on nähtav.

Soovitused

Käsitsege pistikuid käivitusdetaili või pistiku korpuse kaudu, vältige otspindade puudutamist ja hoidke patchcordi keritult ilma tihedate silmusteta. Kasutage õrna marsruuti, et austada 30 mm minimaalset painderaadiust, ja vältige paigaldamise ajal tõmbekoormust. Pikaajaliste või välistingimustes kasutatavate paigalduste puhul valige asjakohase mantli ja keskkonnatingimuste hinnanguga kaablid, mitte PVC sisepatchcordid.
