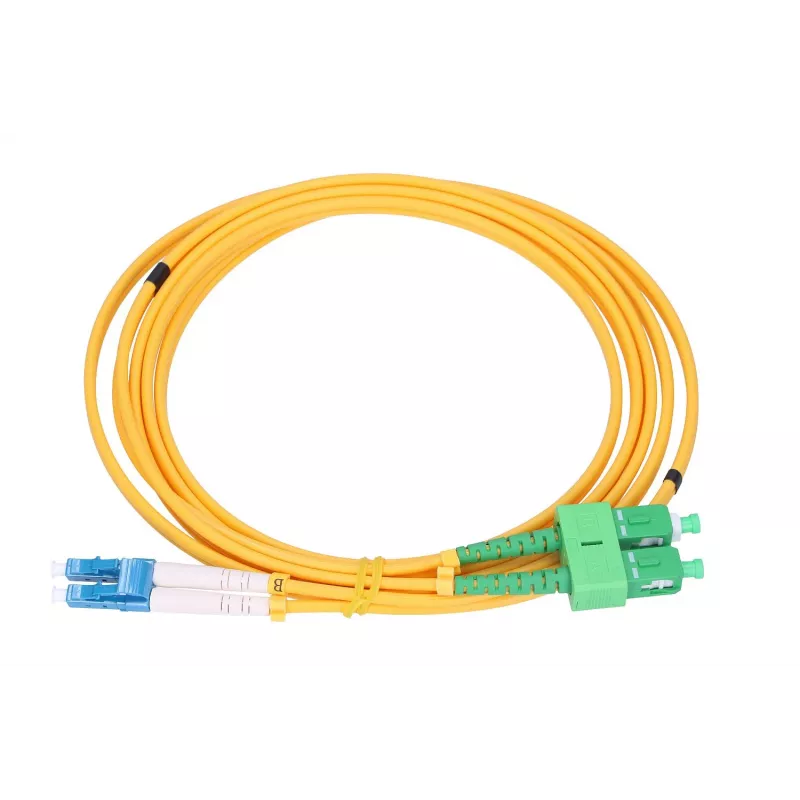

Patchcord Extralink SC/APC to LC/UPC, ühemoodiline dupleks G.652D, 3 mm, 20 m

Patchcord Extralink SC/APC to LC/UPC, ühemoodiline dupleks G.652D, 3 mm, 20 m on tehases lõpetatud dupleks-ühemoodiline fiiberoptiline patchcord, mis on mõeldud punkt-punkti optilistele ühendustele. See ühendab ühes otsas SC/APC-pistiku teises otsas LC/UPC-pistikuga, kasutab G.652D ühemoodilist fiibrit ja on ehitatud 3,0 mm ümara kaabliga, mis sobib FTTH-tüüpi paigaldustele. 20 m pikkus pakub paindlikkust seadmete ühendamiseks riiulite, kappide ja ruumide vahel, säilitades optilise jõudluse pikamaa- ja metroorakendustes.

Eelised

See patchcord tagab väikese kaoga, polaarsuspõhise dupleksülekande seadmete vahel, millel on APC- ja UPC-terminaalid, vähendades optiliste süsteemide poolt nõutud tagasipeegeldust. G.652D ühemoodilise fiibri kasutamine tagab standardiseeritud sumbuvus- ja dispersiooniomadused, mis sobivad enamikule telekommunikatsiooni- ja andmerakendustele. 3 mm ümbris pakub mehaanilist vastupidavust ja lihtsamat käsitsemist paigaldamise ajal võrreldes peenemate sisefiibritega, samas kui eelterminaadiga pistikud vähendavad väljalõpetamise aega ja võimalikku ühenduse varieeruvust.

Sobib kasutamiseks

• Optiliste seadmete (nt kommutaatorid, meediakonverterid ja transiiverid) omavaheline ühendamine
• Ühenduste loomine splaisskappide, jaotusraamide ja patch-paneelide vahel
• FTTH-siseühendused OLT ja ONU/ONT vahel või elamute lõpp-punktid
• Laboratoorsed testid ja ajutised ühendused, kus on vaja segatud APC/UPC-terminaale

Peamised tehnilised andmed

• Fiibri tüüp: ühemoodiline G.652D
• Konfiguratsioon: dupleks (kaks fiibrit)
• Pistik A: SC/APC (nurga all füüsiliselt kontaktis)
• Pistik B: LC/UPC (ultra-füüsiliselt kontaktis)
• Kaabli läbimõõt: 3,0 mm ümmargune ümbris
• Pikkus: 20 m
• Tavaline rakendus: FTTH siseruumides, riiulilt-riiulile ja kapiühendused

Kasutamine

Enne sisestamist kontrollige mõlemaid pistikuid ja ühendusadaptereid tolmu või kahjustuste suhtes. Veenduge, et patchcordi polaarsus vastab teie seadmete saatja/vastuvõtja paaridele. Sisestage SC/APC-pistik õrnalt vastavasse adapterisse, kuni see istub, jälgides nurga all oleva feruuli orientatsiooni, et säilitada APC jõudlus. Sisestage LC/UPC-pistik LC-adapterisse, kuni see klõpsab; vältige liigset jõudu. Juhtige 3 mm kaabel nii, et vältida teravaid paindeid, ja kinnitage see sobiva kaablihaldusega, et vältida pinget pistikutele.

Soovitused

Hoidke ja transportige patchcordi keritult ilma tihedate silmusteta; säilitage painderaadius vastavalt tavalistele ühemoodilistele sisefiibritele (vältige paindeid alla 30 mm). Puhastage pistikute otsapindu sobivate fiibripuhastusvahenditega enne iga ühendamist, et säilitada väike sisestuskadu. Kasutage APC-UPC-ühendust ainult siis, kui see on süsteemi nõuetes määratud, ja kontrollige pärast paigaldamist optilist võimsust ja tagastuskadu.
