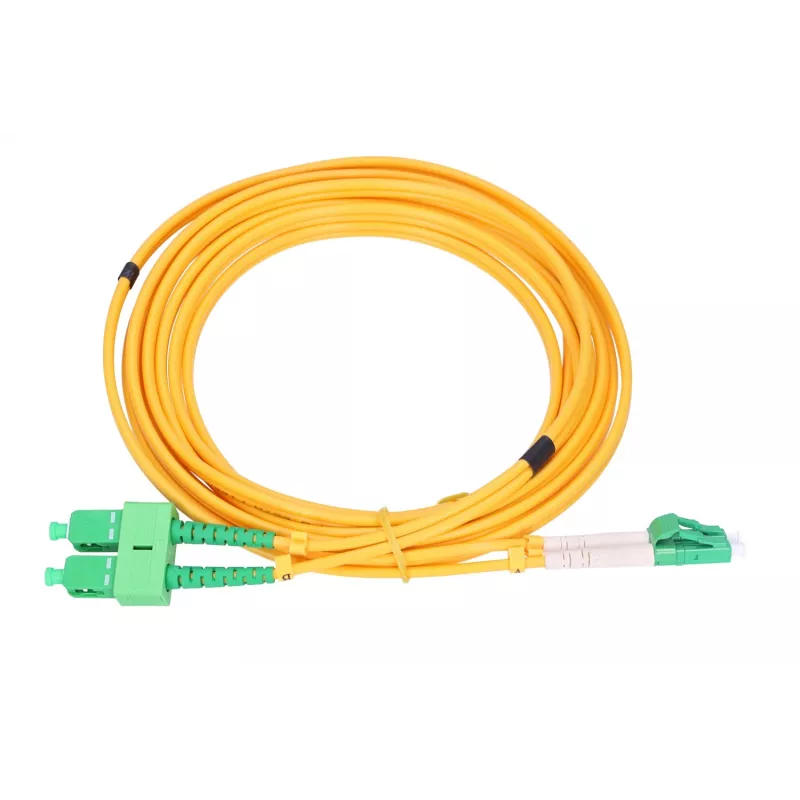

Patchcord Extralink SC/APC to LC/APC Singlemode Duplex 9/125 µm 3 mm 5 m

Extralink SC/APC to LC/APC Singlemode Duplex patchcord, 9/125 µm, 3 mm läbimõõt, 5 m pikkus, on tehases termineeritud optiline kaabel, mis on loodud väikeste kadudega ühemoodiliseks ühenduvuseks. Kaabel kasutab G.657.A1 kiu omadusi ja tagab täisdupleksülekande SC/APC pistiku kaudu ühes otsas ja LC/APC pistiku kaudu teises otsas. See sobib FTTH juurutusseadmetele ja ühendustele optiliste seadmete vahel, nagu kommutaatorid, meediakonverterid ja ONT/ONU seadmed, kus on vajalik täpne joondus ja väike tagasipeegeldus.

Eelised

Patchcord ühendab nurga all olevad APC otsakud ühemoodilise 9/125 µm kiuga, et minimeerida tagastuskadu ja parandada signaali terviklikkust süsteemides, mis on peegelduste suhtes tundlikud. Selle 3 mm ümbris pakub mehaanilist kaitset ja paindlikkust raami-, patchpaneeli- ja ruumisiseseks marsruutimiseks, hoides samal ajal paindetundlikkuse madalal tänu G.657.A1 kiutüübile. Tehases poleeritud pistikud tagavad ühtlase sisestuskadu ja korratava jõudluse paigalduste lõikes.

Sobib

• FTTH abonendiühendused OLT ja ONT/ONU vahel
• Ühendused kommutaatorite, optiliste transiiverite ja meediakonverterite vahel
• Patchpaneelid ja raamile paigaldatavad optilised jaotusraamid
• Väikeste kadudega ühemoodilised ühendused andmekeskustes ja sidekappides

Peamised spetsifikatsioonid

• Kiutüüp: Ühemoodiline 9/125 µm, vastab G.657.A1 paindetaluvusele
• Pistik A: SC/APC (nurkfüüsikalise kontaktiga)
• Pistik B: LC/APC (nurkfüüsikalise kontaktiga)
• Konfiguratsioon: Dupleks (kaks kiudu)
• Kaabli läbimõõt: 3,0 mm
• Pikkus: 5 meetrit
• Kasutus: Siseruumides paikamine ja lühimaasidevahelised ühendused

Kuidas kasutada

Paigaldage patchcord järgides tavapäraseid kiuhalduse tavasid: vältige teravaid kurve, murdekohti ja liigset tõmbekoormust. Sisestage SC/APC ja LC/APC pistikud vastavatesse adapterpordidesse, kuni need klõpsatavad või kinnituvad kindlalt, veendudes, et võtme orientatsioon vastab adapterile. Dupleksühenduste korral säilitage õige polaarsus, nii et saate- ja vastuvõtukanalid on seadmete vahel joondatud. Enne ühenduste loomist kontrollige pistikute otsapindu kiudude kontrollimise tööriistaga ja puhastage heakskiidetud salvrätikute või lahustitega, kui esineb saastumist.

Soovitused

Hoidke ja paigaldage patchcord kontrollitud tingimustes, vältides temperatuure või niiskust väljaspool seadme spetsifikatsioone. Järgige painderaadiuse juhiseid (tavaliselt >30 mm 3 mm ümbrise korral, kui pole teisiti määratud) ja kaitske paljastatud pistikuid tolmukorkidega, kui need ei ole kasutusel, et säilitada madalad sisestus- ja tagastuskao omadused.
