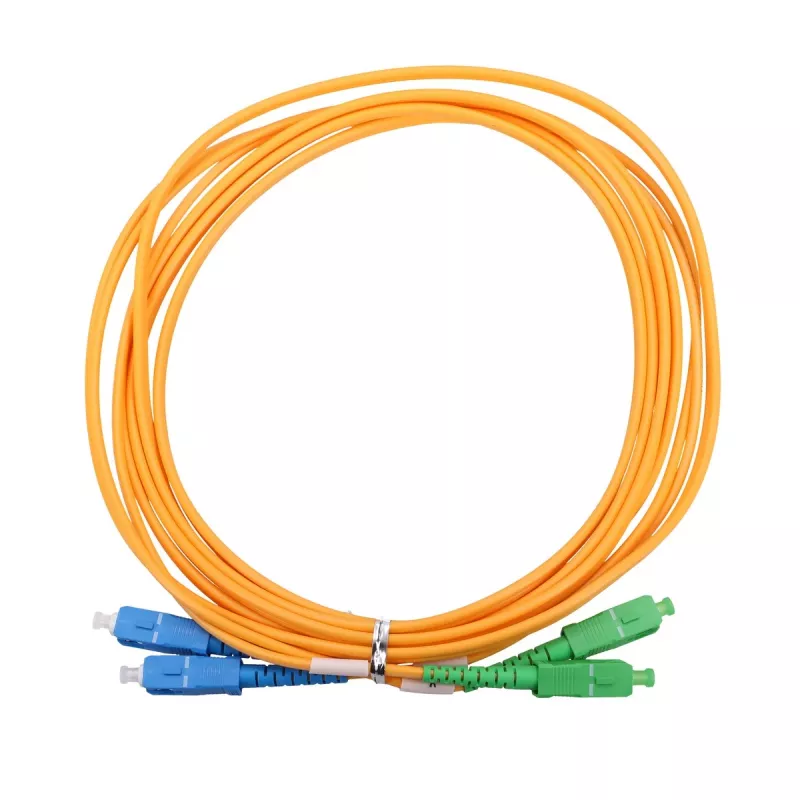

Patchcord Extralink SC/APC – SC/UPC, ühemoodiline dupleks G.657.A1, 3 mm Ø, 3 m

Extralink ühemoodiline dupleks-patchcord, mille ühes otsas on SC/APC-pistik ja teises SC/UPC, on 3-meetrine fiiberoptiline hüppaja, mis on mõeldud FTTH-, telekommunikatsiooni- ja optiliste võrguseadmete ühendusteks. Kaabel kasutab paindumatut G.657.A1-kiudu 3 mm väliskestas, tagades kompaktse marsruutimise ja väikese sisestuskadu punkt-punkti ühendusteks lülitite, meediakonverterite, ONT/ONU-seadmete ja optiliste jaotuskaablipaneelide vahel. Segapistikupaar (nurga all APC ja lapik UPC) võimaldab ühendamist eri tüüpi portidega, säilitades stabiilse edastuse ja lihtsa paigalduse riiulisse või seinale kinnitatavates paigaldistes.

Eelised

Patchcord tagab ühemoodilise konstruktsiooni ja ühe poolse SC/APC-otspinna geomeetria abil väikese kadu ja stabiilse tagasivoo sumbuvuse. Paindumatu G.657.A1-kiud vähendab tundlikkust tihedate painete suhtes ja parandab töökindlust kitsastes marsruutimisteekondades, mis on tüüpilised FTTH-paigaldistele. 3 mm väliskest pakub tasakaalu painduvuse ja vastupidavuse vahel korduval käsitsemisel ning turvaliseks pistikuühenduseks kaabelduspaneelides. Ühilduvus levinud SC-portide ja dupleksadapteritega tagab sujuva integreerimise olemasolevatesse võrkudesse.

Sobib

• FTTH-abonentühendusteks ONT/ONU ja koduse või hoonesisese jaotuspunkti vahel
• Optiliste seadmete, nagu lülitite, meediakonverterite ja OLT/ONT-testseadmete ühendamiseks
• Patchimiseks seadmeriiulites, seinakastides ja optilistes jaotuskaadrites, kus on segatud pistikutüüpe
• Lühimaa ühemoodilisteks ühendusteks telekommunikatsiooni- ja andmekommunikatsioonikeskkondades

Peamised spetsifikatsioonid

• Kiu tüüp: ühemoodiline, paindumatu G.657.A1
• Pistiku konfiguratsioon: dupleks, ühes otsas SC/APC ja teises SC/UPC
• Kaabli läbimõõt: 3 mm ümarkest, sobib FTTH- ja sisemarsruutimiseks
• Pikkus: 3 meetrit
• Poleerimine: nurgeline (APC) ühel pistikul, UPC teisel, ühildumiseks eri porditüüpidega
• Kasutus: sise/FTTH, optiliste seadmete patchimine ja ühendamine

Kasutamine

Kontrollige seadmete porditüübid, et SC/APC ühendataks APC-porti ja SC/UPC UPC-porti, tagamaks õige tagasivoo sumbuvuse. Marsruutige 3 mm kaabel kaablikorralduskanalite või seinakanalite kaudu, vältides tihedaid paindeid, mis oleksid allpool G.657.A1-kiusoovitatavat minimaalset painutustraadiust. Sisestage iga SC-pistik, kuni see klõpsatab adapterisse või seadmeporti, ja kinnitage kõik esipaneeli kinnitusklambrid või tolmukaitsekatted, kui neid ei kasutata. Testimiseks kasutage optilist võimsusmõõtjat või valgusallikat, et kontrollida sisestuskadu ja otsast-otsa ühenduvust pärast paigaldamist.

Soovitused

Käsitsege pistikuid kaitsemuhvi või korpuse järgi ning vältige otspindade puudutamist või saastamist; puhastage pistikud enne ühendamist sobivate fiiberoptika puhastusvahenditega. Ärge ületage G.657.A1-kiule tavaliselt ettenähtud painutustraadiuseid ja vältige kaabli pingutamist paigaldamise ajal. Hoidke kasutamata otsad tolmukaitsekattetega varustatuna ja kontrollige regulaarselt aktiivvõrkude ühendusi, et säilitada väikese kadu jõudlus.
