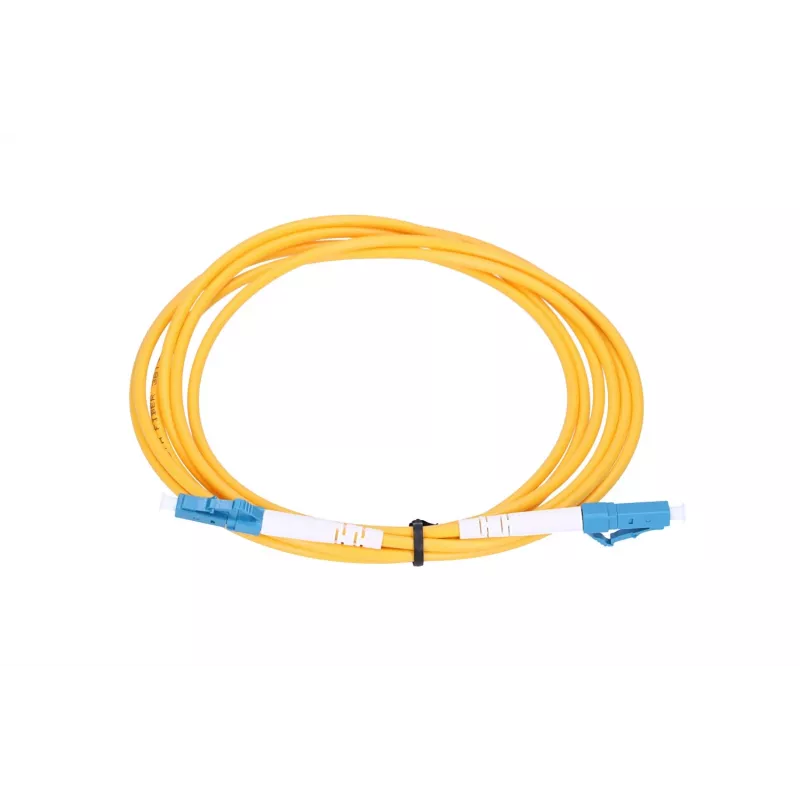

Patchcord Extralink LC/UPC - LC/UPC Single Mode G.652D, 3 mm, 2 m

Patchcord Extralink LC/UPC - LC/UPC Single Mode G.652D, 3 mm, 2 m on ühemoodiline kiudoptiline patchcord, mis on mõeldud optiliste seadmete ja patch-paneelide ühendamiseks telekommunikatsiooni- ja andmevõrkudes. Kaabel kasutab G.652D kiudu 3 mm FTTH mantlis ja on mõlemast otsast termineeritud LC/UPC pistikutega simpleks-konfiguratsioonis. 2 m pikkuse ja väikese läbimõõduga konstruktsiooniga patchcord tagab väikese sisestuskadu ja ühtlase optilise jõudluse lühikeste ühenduste ja kapipatšimise jaoks.

Eelised

See Extralink LC/UPC–LC/UPC patchcord pakub stabiilseid ühemoodilisi ülekandeomadusi, mis sobivad 10 Gbps linkidele ja tüüpilistele FTTH paigaldustele. Selle LC/UPC pistikud tagavad täpse ferrule joonduse ja väikese tagasipeegelduse, samas kui 3 mm mantel pakub piisavat mehaanilist kaitset ja paindlikkust marsruutimisel riiulites ja korpustes. G.652D kiu tüüp tagab standardse ühemoodilise jõudluse tavalistel telekommunikatsiooni lainepikkustel ja talub mõõdukat painutamist, kui see on õigesti paigaldatud.

Sobib

• Lülitite, meediamuundurite ja optiliste transiiverite ühendamiseks andmekeskustes ja võrgukappides
• Patch-paneelide ja kiudoptiliste jaotusraamide jaoks telekommunikatsiooniruumides
• FTTH ruumide ühendused OLT ja ONU/ONT seadmete vahel
• Lühikesed punkt-punkti optilised ühendused, kus on vaja 2 m juhet

Peamised tehnilised andmed

• Kiu tüüp: ühemoodiline G.652D
• Pistiku tüüp: LC/UPC kuni LC/UPC, simpleks
• Kaabli läbimõõt: 3,0 mm
• Pikkus: 2 m
• Tüüpiline töölainepikkuste vahemik: sisaldab 1310 nm (sobib 10 Gbps süsteemidele)
• Minimaalne painderaadius (paigaldatud): 30 mm
• Kasutuskeskkond: siseruumides, patšimine ja ühendamine

Kuidas kasutada

Marsruutige 3 mm patchcord seadmete või patch-paneeli portide vahel, tagades õrnad painutused ja vältides tihedaid silmuseid allpool määratud 30 mm raadiust. Eemaldage tolmukatted LC/UPC pistikutelt vahetult enne sisestamist ja kasutage vajadusel tolmuvaba keskkonda või puhastusvahendeid. Sisestage LC pistikud sobivatesse LC pesadesse, kuni need klõpsavad, ja kontrollige optilise lingi terviklikkust sobivate testimisseadmetega. Eemaldamiseks vajutage pistiku riivile ja tõmmake otse välja, et vältida kiu pingutamist.

Soovitused

Usaldusväärse väikese kaoga jõudluse tagamiseks hoidke pistiku otsapinnad puhtad, vältige minimaalse painderaadiuse ületamist ja kinnitage patchcord, et vältida liikumist, mis võiks pistikuid pingutada. Kasutage seda patchcordi lühikesteks ühendusteks ja siseruumide FTTH termineerimiseks; välistingimustes või karmides keskkondades valige sobivate väli- või soomustatud spetsifikatsioonidega kaabel.
