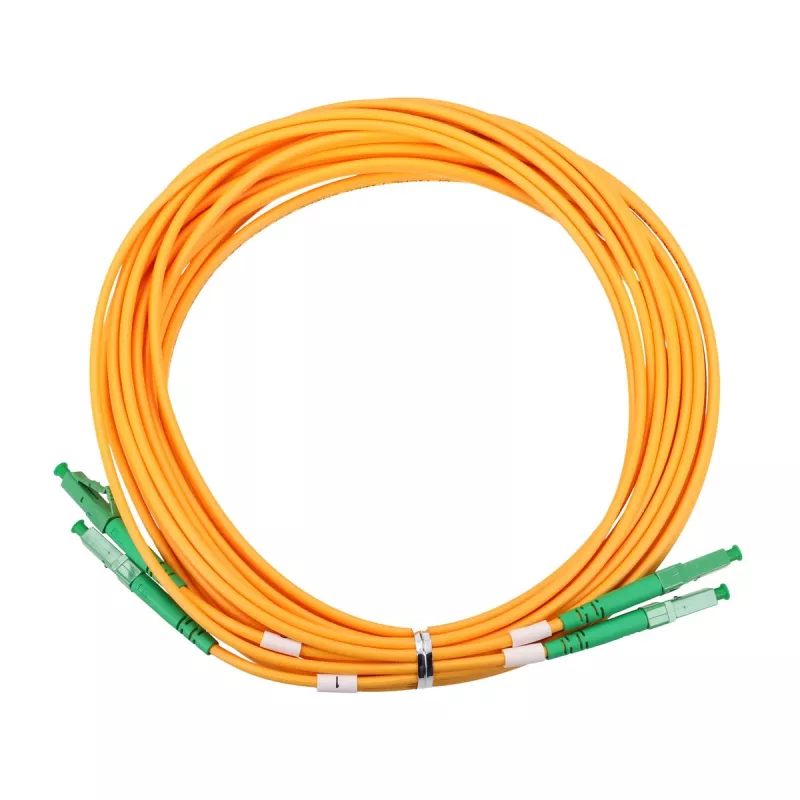

Patchcord Extralink LC/APC–LC/APC ühemoodiline dupleks 9/125 µm G.657.A1, 2 m

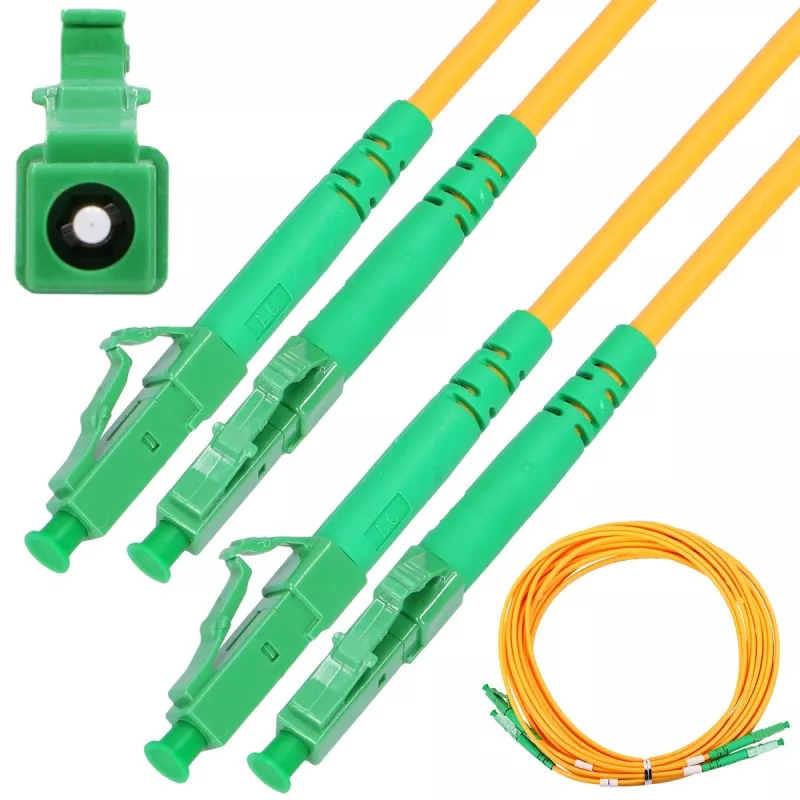

Patchcord Extralink LC/APC–LC/APC ühemoodiline dupleks 9/125 µm G.657.A1, 2 m on 2-meetrine ühemoodiline duplekskiudoptiline patchcord, mis on mõlemas otsas varustatud LC/APC-pistikute abil. Kaabel kasutab 9/125 µm ühemoodilist kiudu, mis vastab ITU-T G.657.A1 standardile, et tagada parem paindekindlus, ning 3,0 mm välisläbimõõduga mantlit, mis sobib standardsete riiulite, paneelide ja hoonete kaabelduse jaoks. See on mõeldud kiudoptika koduvõrkudeni (FTTH) keskkondadesse ja üldiseks optiliste võrkude patšimiseks, pakkudes kompaktset LC/APC dupleksliidest optiliste transiiverite, ONT/ONU seadmete, patch-paneelide ja jaotusraamide ühendamiseks.

Eelised

G.657.A1 ühemoodiline kiud pakub standardsete G.652 kiududega võrreldes paremat taluvust kitsaste kurvide suhtes, vähendades signaalikadu piiratud marsruutimise ja kodupaigaldiste stsenaariumide korral. LC/APC-pistikud tagavad nurga all oleva füüsilise kontakti, mis minimeerib tagasipeegeldust, mis on passiivsete optiliste võrkude ja kõrge tundlikkusega seadmete jaoks oluline. 3,0 mm mantel loob tasakaalu paindlikkuse ja mehaanilise kaitse vahel, samas kui duplekskonfiguratsioon lihtsustab kahesuunalist ühemoodilist ülekannet, kasutades paariskiude.

Sobib järgmiseks

• FTTH abonentühendused ONT/ONU ja väljundi vahel
• Patch-paneelid ja kiudoptilised jaotusraamid telekommunikatsioonikappides
• LC/APC portidega optiliste transiiverite ja lülitite omavaheline ühendamine
• Lühikesed siseühendused serveriruumides ja telekommunikatsioonikappides

Peamised spetsifikatsioonid

• Kiutüüp: ühemoodiline 9/125 µm, vastab G.657.A1-le
• Pistikute tüüp: LC/APC kuni LC/APC dupleks
• Kaabli pikkus: 2 m
• Kaabli mantli läbimõõt: 3,0 mm
• Konfiguratsioon: dupleks, kaks kiudu ühes mantlis
• Tüüpilised rakendused: FTTH patšimine, LAN/WAN optilised ühendused, seadmete vahelised ühendused

Kasutamine

Ühendage üks LC/APC-pistik lähteseadmega (näiteks OLT, lüliti SFP-port või optiline transiiver) ja teine LC/APC-pistik sihtseadmega (ONT/ONU, patch-paneel või transiiver). Veenduge, et nurga all poleeritud (APC) pistikud oleksid ühendatud APC-adapteritega, et säilitada õige otspinna nurk ja minimeerida peegeldusi. Käsitsege pistikuid kaitsemuhvi hoides ja vältige ferruuli puudutamist. Hoidke tolmukaitseid paigaldamiseni pistikute peal ja vajaduse korral puhastage ferruulid enne ühendamist sobivate kiudoptiliste puhastusvahenditega. Marsruutige kaabel nii, et välditakse teravaid käänakuid, ja kinnitage see alustesse või klambritesse, järgides kiudu minimaalset painderaadiust.

Soovitused

Parima jõudluse tagamiseks kasutage APC-pistikute jaoks hinnatud LC/APC-adaptereid, järgige võimalusel G.657.A1 minimaalsest painderaadiusest suuremaid raadiusi ning teostage optiline kontroll ja puhastamine enne lõplikku ühendamist. Kasutage jaotuspaneelides tõmbelevendust ja korralikku kaablihaldust, et vältida pistikutele ja kiududele avalduvat pinget.
