Patch Panel 1U S/CONN 75069

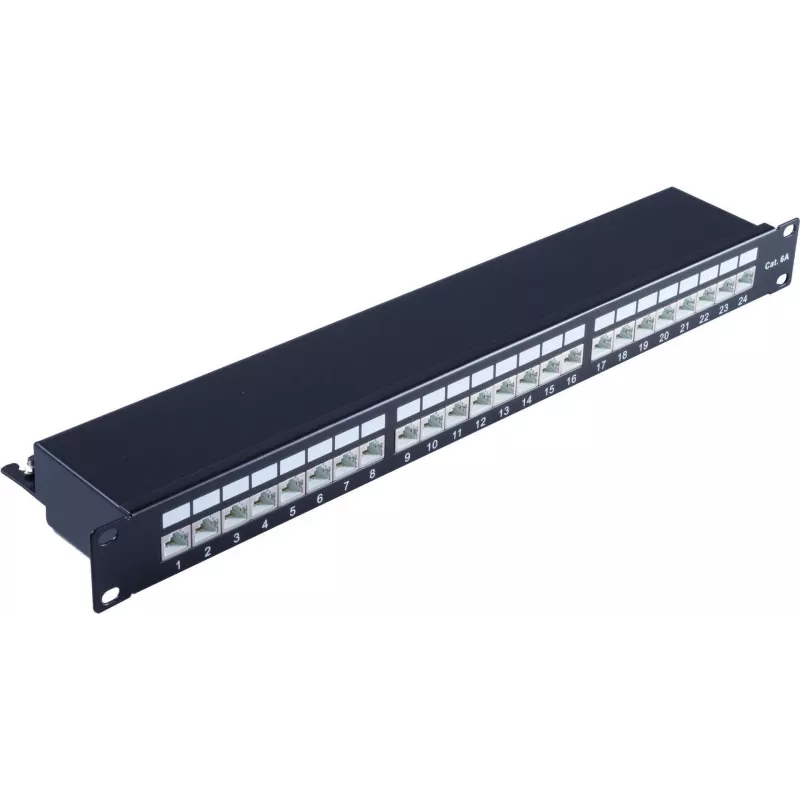

ShiverPeaks Patch Panel 1U S/CONN 75069 on 1U rackile paigaldatav paneel, mis on projekteeritud struktureeritud kaabelduseks võrguraamides. See toetab 10 Gigabit Ethernet ühendusi RJ-45 portide kaudu ja on mõeldud standardsete 19-tolliste raamide jaoks. Paneeli must viimistlus ja kompaktne ühe rackiühiku suurus võimaldavad organiseeritud kaablite marsruutimist ja lihtsustatud portide tuvastamist serveriruumides, juhtmestiku kappides ja võrgukappides.

Eelised

Patch-paneel pakub kiiret ühenduvust 10 Gigabit Ethernet keskkondades, säilitades samal ajal madala profiili 1U kõrgusel. RJ-45 pistikud pakuvad ühilduvust tavaliste vasest Ethernet kaablitega, võimaldades lihtsat terminalimist ja patšimist. Selle standardne racki vormitegur tagab lihtsa integreerimise olemasolevasse infrastruktuuri ning aitab parandada kaablihaldust ja vähendada segadust.

Sobib

• Andmekeskustele ja serveriruumidele, mis vajavad 10 Gigabit Ethernet patšimist
• Väikeste ja keskmise suurusega ettevõtete võrgukappidele
• Telekommunikatsioonikappidele ja seadmeraamidele
• Struktureeritud kaabelduse paigaldustele kontorites ja ärihoonetes

Peamised spetsifikatsioonid

• Vormitegur: 1U rackile paigaldatav paneel, ühildub 19-tolliste raamidega
• Toetatud andmeedastuskiirus: kuni 10 Gbit/s (10000 Mbit/s)
• Pistiku tüüp: RJ-45 vaskpordid
• Värv ja viimistlus: must paneeli pind

Kasutusjuhend

Paigaldage patch-paneel standardsesse 19-tollisesse racki, kasutades sobivaid kinnitusvahendeid nii, et paneel hõivaks ühe rackiühiku. Terminalige horisontaalne vaskkaabeldus RJ-45 portide taha vastavalt T568A või T568B juhtmestiku skeemile, nagu teie võrgudisain nõuab. Kasutage standardseid patšikaableid seadmete ja lülitite ühendamiseks eesmistesse RJ-45 portidesse. Sildistage pordid selgelt, et säilitada täpne dokumentatsioon ja lihtsustada tulevasi muudatusi.

Soovitused

Optimaalse jõudluse tagamiseks kasutage kvaliteetseid Cat6a või kõrgema reitinguga vaskkaableid, et toetada täielikku 10 Gigabit läbilaskevõimet ja minimeerida ülekõnet. Tagage korralik kaablihaldus horisontaalsete haldurite või takjapaeltega, et vältida liigset painutamist ja pinget terminalidel. Pärast paigaldamist tehke järjepidevus- ja sertifitseerimistestid, et kontrollida lingi jõudlust.
