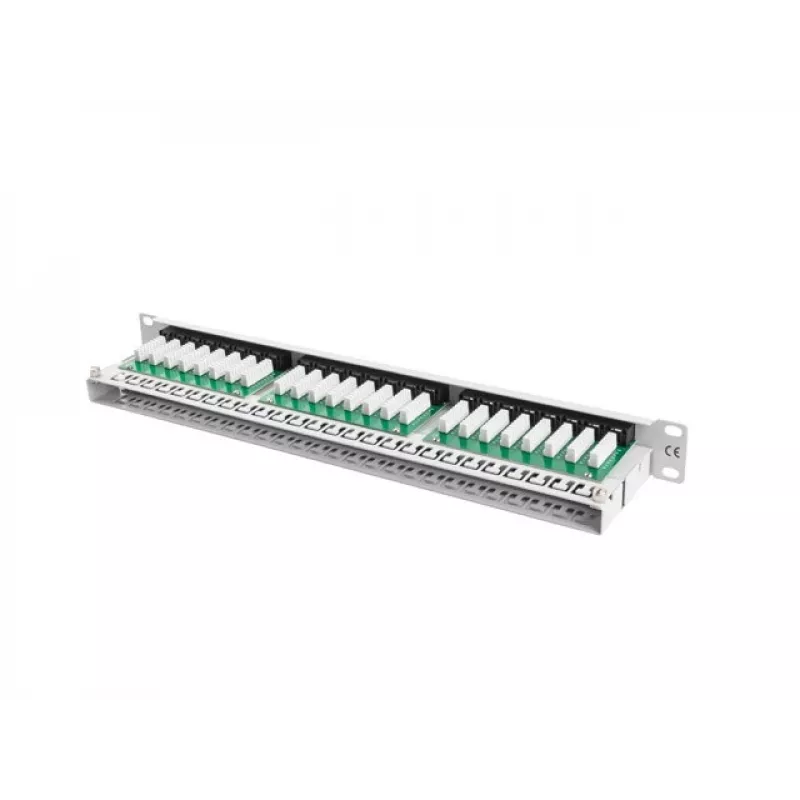

Patch Panel 1U Lanberg PPU5-1048-S

Lanberg PPU5-1048-S on 1U raami külge kinnitatav patch-paneel struktureeritud kaabeldussüsteemide jaoks. Sellel on 48 varjestamata RJ-45 porti, mis vastavad kategooria 5e nõuetele, ning see on mõeldud keerdpaarkaablite lõpetamiseks ja korraldamiseks 19" raamikappides ja telekommunikatsioonivõrkude jaotuspunktides. Paneel on passiivne element, mis on loodud töötama Cat5/Cat5e paigaldistega ning sisaldab kaablihaldusriiulit ja käepidemeid stabiilseks monteerimiseks.

Eelised

Patch-paneel kasutab IDC/LSA-tüüpi ühendusi, et võimaldada kiiret ja usaldusväärset kaabli lõpetamist ilma spetsiaalsete tööriistadeta. Selle 1U kompaktne formaat (445 mm laius, 44,5 mm kõrgus, 102 mm sügavus) ja hall viimistlus aitavad hoida raami paigutust korras ja ruumisäästlikult, toetades samal ajal 48 porti. Jäigastatud kaablihaldusriiul koos käepidemetega parandab kaabli suunamist ja monteerimise mehaanilist stabiilsust.

Sobib

• Cat5/Cat5e keerdpaarkaablite lõpetamiseks ja korraldamiseks serveriruumides
• Peamistes ja sekundaarsetes jaotuspunktides kohtvõrkudes
• 19" raami paigaldistele, mis nõuavad 48-pordilist patchimist

Peamised spetsifikatsioonid

• Mudel: Lanberg PPU5-1048-S
• Portide arv: 48 RJ-45 (varjestamata), Kategooria 5e
• Vormitegur: 1U raami külge kinnitatav
• Mõõtmed (L×K×S): 445 mm × 44,5 mm × 102 mm
• Toote värvus: Hall
• Kaal: 1,35 kg

Kasutamine

Kinnitage patch-paneel standardsesse 19" raami ja kinnitage see sobivate kruvidega. Lõpetage keerdpaarkaablid IDC/LSA ühendustesse vastavalt valitud juhtmestiku standardile (T568A või T568B). Suunake kaablid kaasasoleva kaablihaldusriiuli ja käepidemete abil, et vähendada pinget ja säilitada korrapärane kaabeldus. Ühendage patch-juhtmed esipaneeli RJ-45 portidesse, et siduda seadmeid struktureeritud kaabeldusega.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage ühilduvaid Cat5 või Cat5e kaableid ning järgige korrektseid lõpetamisprotseduure. Veenduge, et kaablid oleksid õigesti märgistatud ja hoidke painderaadiuse piiranguid, kui suunate kaableid läbi haldusriiuli.
