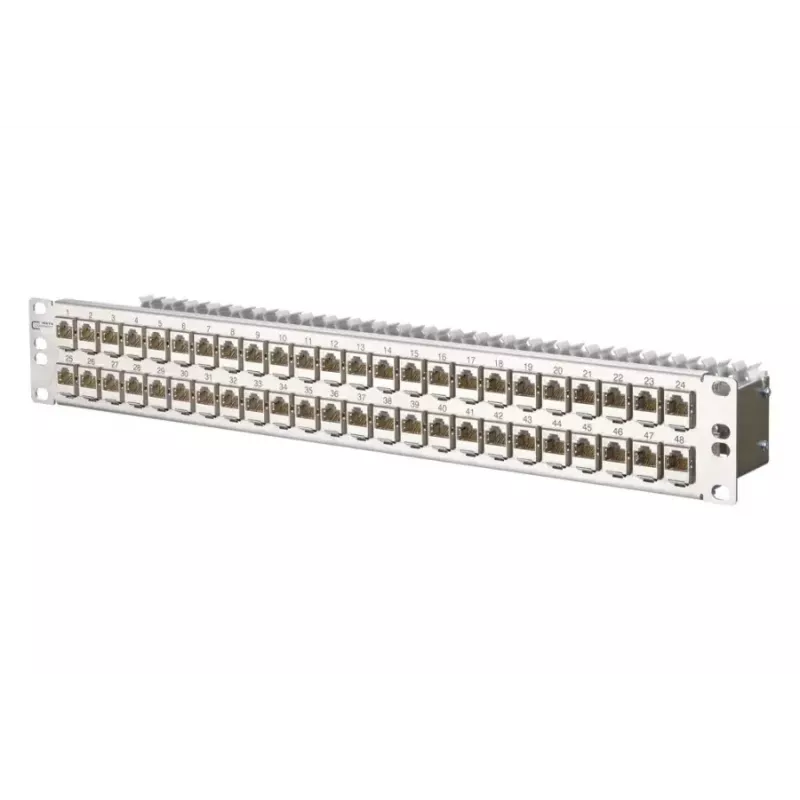

Patch-paneel METZ CONNECT 130924-E 1.5U

METZ CONNECT 130924-E 1.5U patch-paneel on 19-tolline roostevabast terasest moodulraam, mis sisaldab 48 individuaalset E‑DAT moodulit, mõeldud struktureeritud kaabelduseks kiiretes võrkudes. See on komponenttestitud ja sertifitseeritud vastavatele tööstusstandarditele Cat.6A jõudluse jaoks ning toetab linkide testimist kuni 500 MHz. Paneel on ette nähtud paigaldistele, mis nõuavad 10 GBit Etherneti, kaugtoidet (PoE, PoE+ ja UPoE) ning HDBaseT ühilduvust.

Eelised

Täielikult varjestatud roostevabast terasest konstruktsioon tagab mehaanilise töökindluse ja elektromagnetilise kaitse. Komponendid on GHMT-sertifitseeritud ja vastavad ISO/IEC 11801 ning seotud standardite EA-klassi nõuetele. Integreeritud kaablitugi, valikuline tõmbetõkesti ja kaasasolev 30 cm maanduskaabel lihtsustavad paigaldamist ja maandamist. Paneel võtab vastu massiiv- ja peenekiulisi vaskjuhte ning kasutab usaldusväärsete ühenduste loomiseks 8-kordseid isolatsiooni läbistavaid kontakte (IDC).

Sobib

• 10 GBit Ethernet võrgud (IEEE 802.3an)
• Power over Ethernet rakendused (PoE, PoE+, UPoE)
• HDBaseT audiovisuaalne jaotamine
• Struktureeritud kaabelduse magistraalid ja andmekeskuse riiulipaigaldised

Peamised tehnilised andmed

• Tootja: BTR (METZ CONNECT mudel 130924-E)
• Formaat: 19" 1.5RU roostevabast terasest moodulraam 48 E‑DAT mooduliga
• Kategooria: Cat.6A, klass EA
• Testitud lingi sagedus: kuni 500 MHz
• Toetatud andmekiirus: kuni 10 GBit/s
• Toetatud juhid: massiiv AWG 26/1 – 22/1 ja peenekiuline AWG 26/7 – 22/7
• Termineerimine: BTR 8-kordne IDC (isolatsiooni läbistav kontakt)
• Juhiseadistus: T568A või T568B
• Maandus: M6 x 10 maanduspolt poldi, mutri ja lukustusseibiga; kaasas 30 cm maanduskaabel

Kasutamine

Paigaldage patch-paneel 19-tollisesse riiulisse, kasutades 1.5U jalajälge. Suunake sissetulev horisontaalkaabeldus integreeritud kaablitoe juurde ja vajadusel kinnitage valikuline tõmbetõkesti. Termineerige iga andmepaar BTR 8-kordsele IDC-le vastavalt valitud juhtmestandardile (T568A või T568B). Veenduge, et paneeli varjestus on ühendatud riiuli maandussüsteemiga, kasutades kaasasolevat M6 maanduspolti ja 30 cm maanduskaablit. Pärast termineerimist märgistage pordid vastavalt vajadusele ja kontrollige linke Cat.6A-võimelise testriga kuni 500 MHz.

Soovitused

Kasutage sobivat testimisseadet, et sertifitseerida Cat.6A jõudlus pärast paigaldamist ning hoidke korralikku maandust ja varjestuse pidevust optimaalse EMC ja PoE töö tagamiseks. Järgige kaabeldamise parimaid tavasid, nagu näiteks keerdumise piiramine ühenduspunktides ja kaabelkimpude hoidmine eemal tugevatest elektromagnetilistest allikatest.
