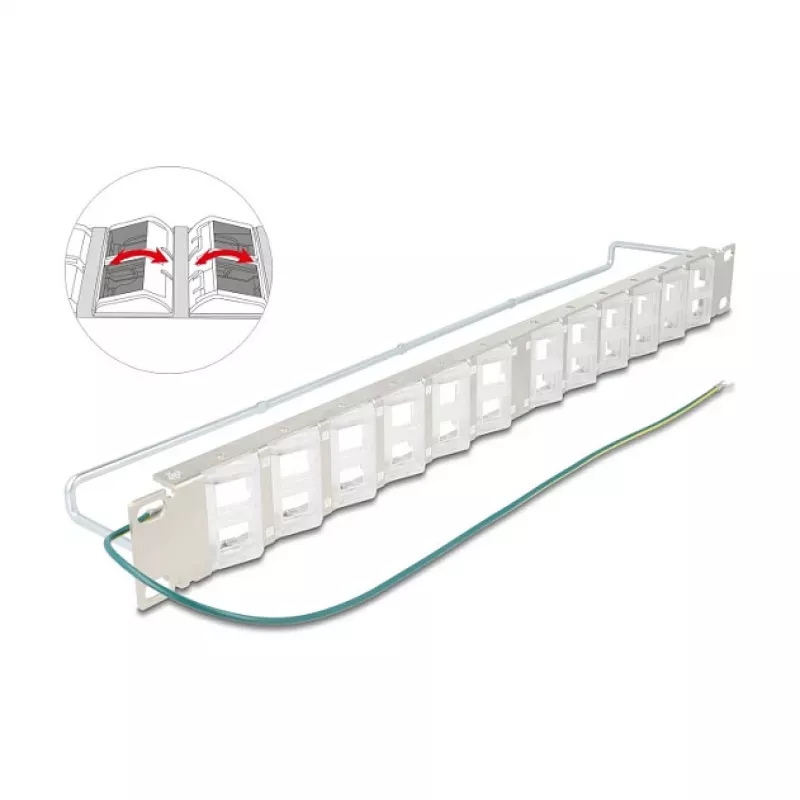

Patch paneel 19 tolli DELOCK 24-pordiline keystone, kallutatavad pordid, tõmbekaitse, 1U metallist

DELOCK 19" 24-pordiline keystone patch paneel 1U metallkorpusega, mis on loodud riiulisse paigaldatavate võrgupaigaldiste jaoks. Paneel mahutab kuni 24 keystone moodulit klõpsraamis ja sellel on kallutatavad pordid, et suunata pistikud viltu, säästes ruumi tihedates paikamisridades. Tagaküljel asuvad integreeritud kaabli kinnituspunktid pakuvad tõmbekaitset ja korrapärast kaabli suunamist. Kompaktsed mõõtmed (482,6 × 78,4 × 44,2 mm) vastavad tavalisele 19" riiuliseadmele ja on mõeldud serveriruumidesse, võrgukappidesse ja sidekappidesse.

Eelised

See patch paneel ühendab standardse 1U vormiteguri metallist konstruktsiooniga, mis tagab mehaanilise stabiilsuse ja elektromagnetilise töökindluse. Klõpsraamiga keystone raam võimaldab paindlikult kasutada erinevaid keystone mooduleid, samal ajal kui kallutatavad pordid vähendavad pistikute pinget ja võimaldavad kompaktsemaid kaabli paigutusi. Tagumised kaabli kinnituspunktid pakuvad tõmbekaitset ja aitavad hoida kaablistikku korras, mis lihtsustab paigaldamist ja edasist hooldust.

Sobib

• Andmekeskuse ja serveririiuli paikamisridadele
• Võrgukappidesse ja sidekappidesse
• Struktureeritud kaablistikupaigaldistele, mis kasutavad keystone mooduleid
• Kitsastesse riiuliruumidesse, mis nõuavad nurga all olevat pistiku suunda

Peamised spetsifikatsioonid

• Vormitegur: 1U riiulisse paigaldatav paneel
• Portide arv: 24 keystone porti (klõpsraam)
• Pordi stiil: kallutatavad/nurga all keystone pordid
• Materjal/viimistlus: metallkorpus
• Tagumine kaablihaldus: integreeritud kaabli kinnituspunktid tõmbekaitseks
• Ühilduv keystone mooduli laius: kuni 17,5 mm
• Mõõtmed (L × K × S): 482,6 × 78,4 × 44,2 mm

Kasutamine

Paigaldage patch paneel standardsesse 19" riiulisse, kasutades eesmisi kinnituskõrvu, ja kinnitage see soovitud 1U kohale. Klõpsake ühilduvad keystone moodulid eesmisesse raami, veendudes, et ühegi mooduli laius ei ületaks 17,5 mm. Suunake võrgukaablid tagantpoolt, kinnitage pistikud paigaldatud keystone moodulite külge ja kasutage tagumisi kaabli kinnituspunkte koos kaablisidemetega, et pakkuda tõmbekaitset ja hoida korrapärast suunamist. Kontrollige, et kallutatavad pordid oleksid enne lõplikku kaablikorrastust soovitud nurga all.

Soovitused

Kasutage keystone mooduleid, mis vastavad maksimaalse laiuse spetsifikatsioonile (17,5 mm), ja järgige riiuli kaabeldamise parimaid tavasid: märgistage pordid, vältige pistikute sisenemiskohtades liigseid painderaadiusi ja kinnitage kaablikimbud ettenähtud kinnituspunktide külge, et vältida pinget otstel.
