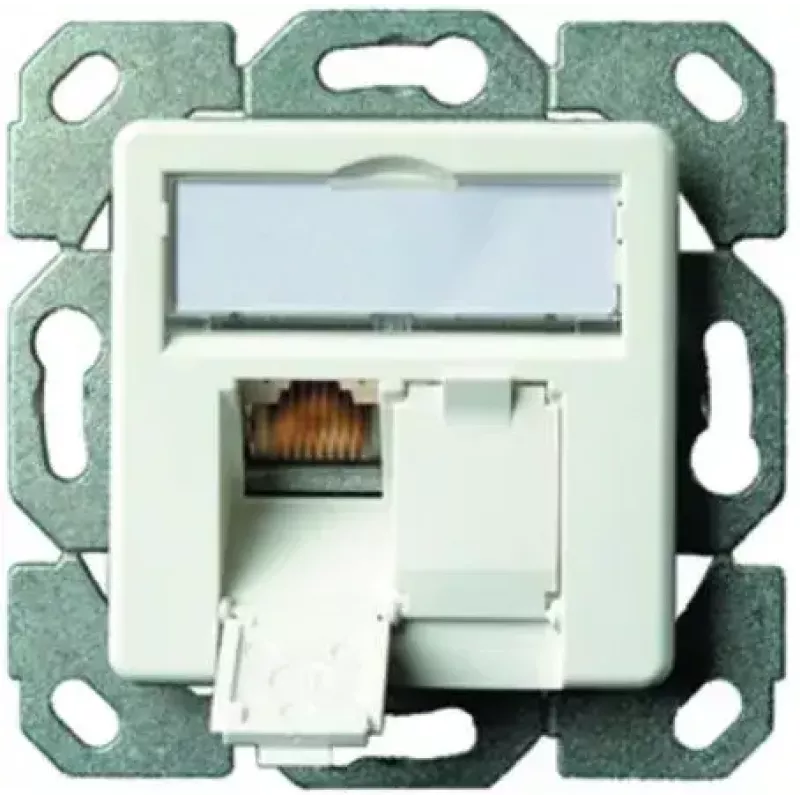

Outlet Box Telegärtner J00020A0500 valge

Telegärtner J00020A0500 harukarp on täielikult varjestatud ühenduse korpus, mis on mõeldud Cat.6A edastuseks vastavalt standarditele ISO/IEC 11801 ja EN 50173-1. Valge viimistluse ja kompaktse paigaldussügavusega harukarp toetab kindlat 360° varjestuskontakti ja tõmbetugevuse vähendamist eraldi kinnise kruviklambrite abil kaabli mantli ja varjestuse jaoks. See sobib horisontaalseks või vertikaalseks paigaldamiseks kaablikanalites ja võimaldab paindlikke kaabli sisenemise suundi, et vähendada laoseisu mitmekesisust.

Eelised

See harukarp tagab täieliku varjestuse parema EMC jõudluse jaoks ja toetab Cat.6A jõudlustasemeid. Disain võimaldab juhtmestamist kõigist suundadest 8x45° sammuga ja pakub pistikühendusega maandusvõimalusi kõigis neljas nurgas vastavalt standardile DIN 46342-1. Eemaldatav vertikaalne kinnitusliist ja madal paigaldussügavus võimaldavad paigaldamist põrandaalustesse paigalduskastidesse ja põrandakaevudesse. Harukarp aktsepteerib nii 6-kontaktilisi (RJ11/12) kui ka 8-kontaktilisi (RJ45) pistikuid üle painutamise kaitsega ning seda saab kombineerida mitme katteprogrammiga; läbipaistev ülestõstetava märgistusvälja saab tagantjärele paigaldada.

Sobib järgnevateks

• Cat.6A võrgupistikupesad kontori- ja andmekaablites
• Varjestatud paigaldised, mis nõuavad paremat EMC häirekindlust
• Põrandaalused ja põrandakaevu paigaldised piiratud sügavusega
• Keskkonnad, mis vajavad paindlikke kaabli sisenemise suundi ja maandusvõimalusi

Peamised tehnilised andmed

• Edastusvõime: Cat.6A vastavalt standarditele ISO/IEC 11801 ja EN 50173-1
• Täielikult varjestatud disain 360° varjestuskontaktiga
• Kaabli sisenemisava konfigureeritav 8x45° sammuga; horisontaalne või vertikaalne paigaldus
• Pistikühendusega maandusvõimalus kõigis neljas nurgas (DIN 46342-1; 6,3 mm)
• Ühildub 6-kontaktiliste (RJ11/12) ja 8-kontaktiliste (RJ45) pistikutega
• Eemaldatav vertikaalne kinnitusliist põrandaaluseks paigaldamiseks
• Valge viimistlus; MPN: J00020A0500; EAN: 4018359362959

Kasutamine

Asetage harukarp soovitud horisontaalsesse või vertikaalsesse asendisse kaablikanalis või põrandaaluses paigalduskarbis. Sisestage varjestatud kaabel karpi valitud suunast, kasutades 8x45° sisenemisasendeid, ja kinnitage välimine mantel ning varjestus kinniste kruviklambritega, et tagada 360° varjestuskontakt ja tõmbetugevus. Ühendage sisemine pistik (RJ45 või RJ11/12 vastavalt vajadusele) ja vajadusel kinnitage pistikühendusega maandus ühes neljast nurgapunktist. Paigaldage sobiv katteplaat või lülitusprogrammi kate ja soovi korral paigaldage tagantjärele läbipaistev ülestõstetava märgistusväli.

Soovitused

Kasutage koos nõuetekohaselt lõpetatud varjestatud keerupaar Cat.6A kaabliga ja veenduge, et varjestus on pidevalt ja õigesti ühendatud, et säilitada määratud edastusvõimet ja EMC kaitset. Kontrollige pistiku ühilduvust (6- või 8-kontaktiline) ja järgige kohalikke paigaldusstandardeid maanduse ja põrandakarbi paigalduse osas.
