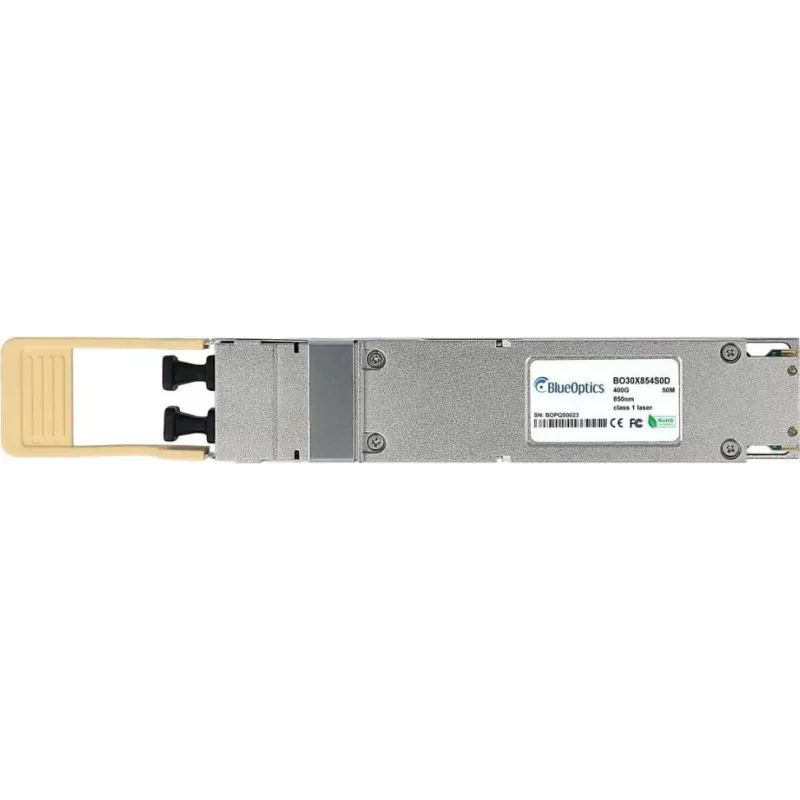

OSFP transiiver BlueOptics 980-9I51S-00NS00-BO, MPO/MTP-12 APC lame ülaosa, 400GBASE-VR4, mitmemoodiline 850nm, 50 m, 0–70°C, DDM

BlueOpticsi OSFP transiiver 980-9I51S-00NS00-BO on üheplokiline OSFP moodul, mis on mõeldud 400GBASE‑VR4 lühimaaühendusteks mitmemoodilise fiibri kaudu. Ühildub NVIDIA OSFP vormiteguriga, see transiiver kasutab MPO/MTP‑12 APC lame ülaosa pistikut ja töötab 850 nm lainepikkusel. See toetab nominaalset ulatust kuni 50 meetrit andmekeskuse keskkondades ning sisaldab digitaalset diagnostikaseiret (DDM) reaalajas oleku ja jõudluse aruandluseks. Moodul on ette nähtud töötemperatuuri vahemikku 0 kuni 70 °C, mistõttu sobib see standardsete riiulite ja hüperskaala paigaldiste jaoks.

Eelised

See OSFP moodul pakub suure tihedusega 400 Gbit/s ühenduvust kompaktses vormiteguris ja ühildub süsteemidega, mis aktsepteerivad NVIDIA OSFP standardit. MPO/MTP‑12 APC lame ülaosa liides tagab stabiilsed mitmerealised fiiberühendused, samal ajal kui mitmemoodilised 850 nm optikad on optimeeritud lühikesteks ühendusteks andmekeskustes. Integreeritud DDM võimaldab jälgida optilist võimsust, temperatuuri ja muid tööparameetreid, et aidata diagnostikas ja hoolduses. Määratud 0–70 °C töövahemik toetab paigaldamist standardsetesse jahutatud seadmeriiulitesse.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage OSFP transiiver ühilduvasse NVIDIA OSFP pessa, järgides hostisüsteemi tootja kuumvahetus- ja käsitsemisprotseduure. Ühendage mitmemoodiline MPO/MTP‑12 APC lame ülaosa kaabel mooduliga, veendudes õiges polaarsuses ja et pistiku otsapind vastab APC lame ülaosa nõuetele. Kontrollige lingi loomist lüliti või hostiliidese abil ja jälgige DDM parameetreid, et kinnitada optiliste tasemete ja temperatuuri püsimine oodatud vahemikes. Järgige elektrostaatilise lahenduse (ESD) ettevaatusabinõusid mooduli käsitsemisel ja vältige fiibri otsapindade puudutamist, et vältida saastumist.

Soovitused

Usaldusväärseks 400GBASE‑VR4 tööks kasutage OM3/OM4 mitmemoodilist fiibrit, mis on hinnatud 850 nm jaoks, ja hoidke maksimaalne lingi pikkus 50 meetrit. Puhastage pistikud enne ühendamist ja kasutage ühilduvaid MPO/MTP‑12 APC lame ülaosa ühendusjuhtmeid, mis on mõeldud mitmemoodilisteks rakendusteks. Jälgige DDM väärtusi perioodiliselt, et tuvastada signaali halvenemist varakult, ja paigaldage transiiver korralikult jahutatud riiulitesse, et püsida 0–70 °C töövahemikus.
