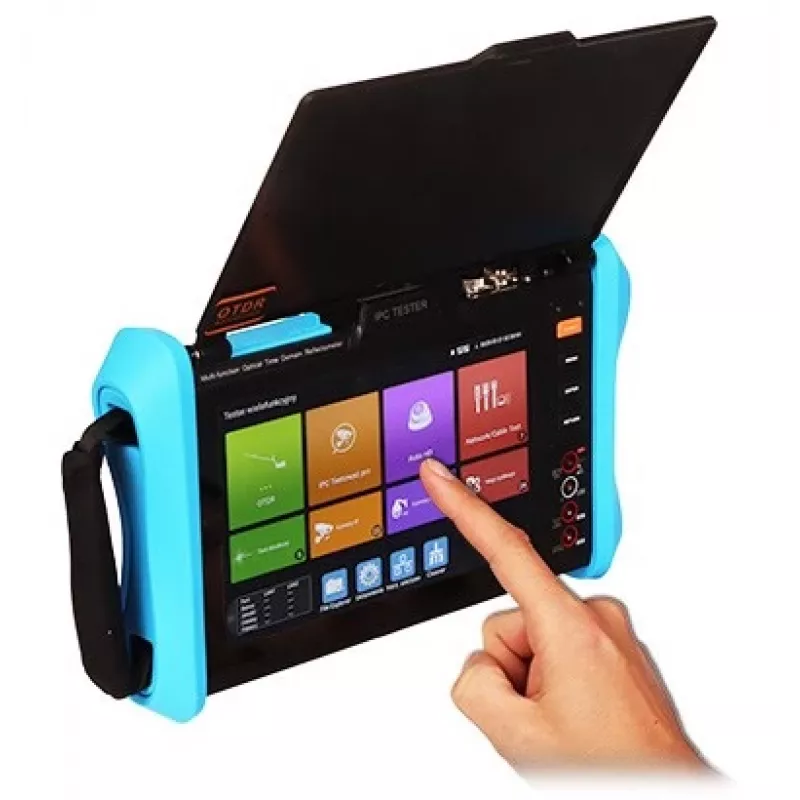

Optiline reflektomeeter koos CCTV testeriga CS-R8-80H

CS-R8-80H on professionaalne optiline reflektomeeter (OTDR) koos CCTV testeriga, mõeldud väliinseneridele ja võrgu paigaldajatele. See ühendab endas mitu testimisfunktsiooni, sealhulgas OTDR, VFL, OPM, OLS ja CCTV video testimine, olles kõik-ühes lahendus fiiberoptika ja valvesüsteemide hoolduseks.

Eelised

Ühendab OTDR ja CCTV testeri ühes kaasaskantavas seadmes, säästes aega ja seadmete kulusid. Omab 5-tollist IPS puuteekraani lihtsaks kasutamiseks, pikka aku tööiga kuni 10 tundi ja toetab mitmeid videoformaate, sealhulgas AHD, TVI, CVI ja CVBS. Sisseehitatud VFL 10mW väljundiga aitab kiiresti leida fiiberkatkestusi.

Sobib

• Fiiberoptiliste võrkude paigaldus ja hooldus
• CCTV süsteemide testimine ja veaotsing
• Telekommunikatsiooni- ja andmekeskuste tehnikud
• Välihooldusinsenerid

Peamised tehnilised andmed

• OTDR lainepikkused: 1310nm / 1550nm
• Dünaamiline ulatus: 28dB / 26dB
• Sündmuste surnud tsoon: 1m
• Summutuse surnud tsoon: 5m
• Testimiskaugus: kuni 80km
• VFL väljundvõimsus: 10mW (650nm)
• OPM lainepikkuste vahemik: 850/1300/1310/1490/1550/1625nm
• OPM mõõteulatus: -70 kuni +10dBm
• OLS lainepikkused: 1310nm / 1550nm
• OLS väljundvõimsus: -5dBm
• CCTV video sisend: AHD, TVI, CVI (kuni 8MP), CVBS
• CCTV toiteväljund: DC 12V/3A
• Ekraan: 5-tolline IPS puuteekraan, 800x480 pikslit
• Sisemälu: 8GB (toetab SD-kaarti)
• Aku: 7.4V 5200mAh Li-ion, kuni 10 tundi
• Kaabli test: RJ45 TDR, UTP/STP, pidevus, lühis, katkestus, ristühendus

Soovitused

Optimaalse jõudluse saavutamiseks kasutage standardseid SC/APC või SC/UPC pistikuid. Seade ühildub enamiku fiiberoptiliste kaablite ja CCTV kaameratega. Enne välitöid veenduge, et aku on täielikult laetud.
