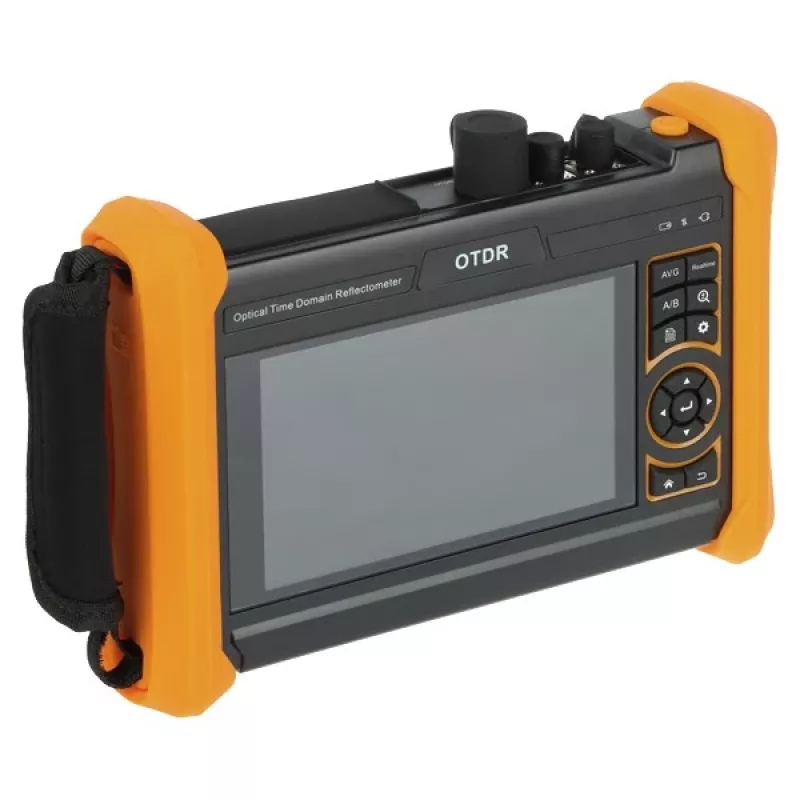

Optiline reflektomeeter CS-R6E-50H OTDR koos OPM OLS VFL 1310/1550nm 32/30dB dünaamiline ulatus 7-tolline puuteekraan

Fiiberoptilised võrgud nõuavad täpset diagnostikat rikete tuvastamiseks, sumbuvuse mõõtmiseks ja ühenduskohtade kontrollimiseks. CS-R6E-50H optiline reflektomeeter pakub laboritasemel OTDR-analüüsi vastupidavas, kaasaskantavas seadmes, kõrvaldades oletused fiiberpaigaldusel ja -hooldusel.

Kellele see mõeldud on

Telekomi välitehnikud, võrgupaigaldajad ja hooldusmeeskonnad, kes töötavad FTTx, LAN/WAN magistraalide või pikkade fiiberliinidega. Olenemata sellest, kas sertifitseerite uusi paigaldusi, tegelete rikete kõrvaldamisega või dokumenteerite võrgu seisundit, see kõik-ühes tööriist muudab teie töövoo sujuvamaks.

Peamised omadused

• Kahe lainepikkusega OTDR 1310nm ja 1550nm juures dünaamilise ulatusega vastavalt 32dB ja 30dB, kattes testvahemaid 5 meetrist kuni 160 kilomeetrini.
• Ülilühike 1m sündmuse pimeala ja 4m sumbuvuse pimeala lähestikku paiknevate sündmuste eristamiseks.
• 12 valitavat impulsi laiust (5ns kuni 20µs) optimeerivad eraldusvõimet versus ulatust iga fiibristsenaariumi jaoks.
• Integreeritud optiline võimsusmõõtur (OPM) mõõdab -70 kuni +10 dBm, samas kui optiline valgusallikas (OLS) pakub stabiilset -5dBm väljundit 1310/1550nm juures.
• Sisseehitatud visuaalne rikkeotsija (VFL) 10mW väljundiga katkestuste kiireks tuvastamiseks ja pistikute kontrollimiseks.
• 7-tolline mahtuvuslik puuteekraan intuitiivse sündmuste kaardiga graafiliseks jälgimisanalüüsiks ja automaatseks sündmuste tuvastamiseks.
• Toetab FC/UPC pistikuid (vahetatavad adapterid saadaval) ja salvestab kuni 100 000 jälge sisemiselt.
• USB- ja SD-kaardi liidesed andmete eksportimiseks ja püsivara uuendusteks; kuni 8 tundi aku eluiga kogu päeva välitööks.

Spetsifikatsioonid

• OTDR lainepikkused: 1310nm, 1550nm
• OTDR dünaamiline ulatus: 32/30 dB (1310/1550nm)
• Sündmuse pimeala: 1m; Sumbuvuse pimeala: 4m
• Testvahemik: 5m kuni 160km
• Impulsi laiused: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1µs, 2µs, 5µs, 10µs, 20µs
• Ekraan: 7-tolline TFT-LCD mahtuvuslik puuteekraan
• Optiline pistik: FC/UPC (vahetatav)
• Sisseehitatud funktsioonid: OTDR, OPM, OLS, VFL, sündmuste kaart, valikuline fiibri kontrollimise sondi tugi
• VFL väljundvõimsus: 10mW
• OLS lainepikkused: 1310nm, 1550nm; OLS väljundvõimsus: -5dBm
• OPM mõõtevahemik: -70 kuni +10 dBm
• Andmete salvestus: 100 000 jälge sisemiselt
• Aku eluiga: kuni 8 tundi
• Liidesed: USB Type A, USB Type B, SD-kaardi pesa
• Töötemperatuur: -10°C kuni 50°C; Niiskus: 0% kuni 95% mittekondenseeruv

Nõuanded

Parimate tulemuste saavutamiseks puhastage kõik pistikud enne testimist ja kasutage saatmis-/vastuvõtukaableid esimeste ja viimaste pistikute iseloomustamiseks. Hoidke seadet kuivas kohvris, kui seda ei kasutata, ja laadige täielikult enne pikemaid välitöid. Sündmuste kaardi funktsioon on ideaalne suure sumbuvusega ühenduskohtade või painde kiireks leidmiseks tihedates fiibriteedel.
