Optiline kiudühenduskarp DELOCK 2 x SC/APC Simplex koos 30 m G.657.A1 sisendkaabli komplektiga

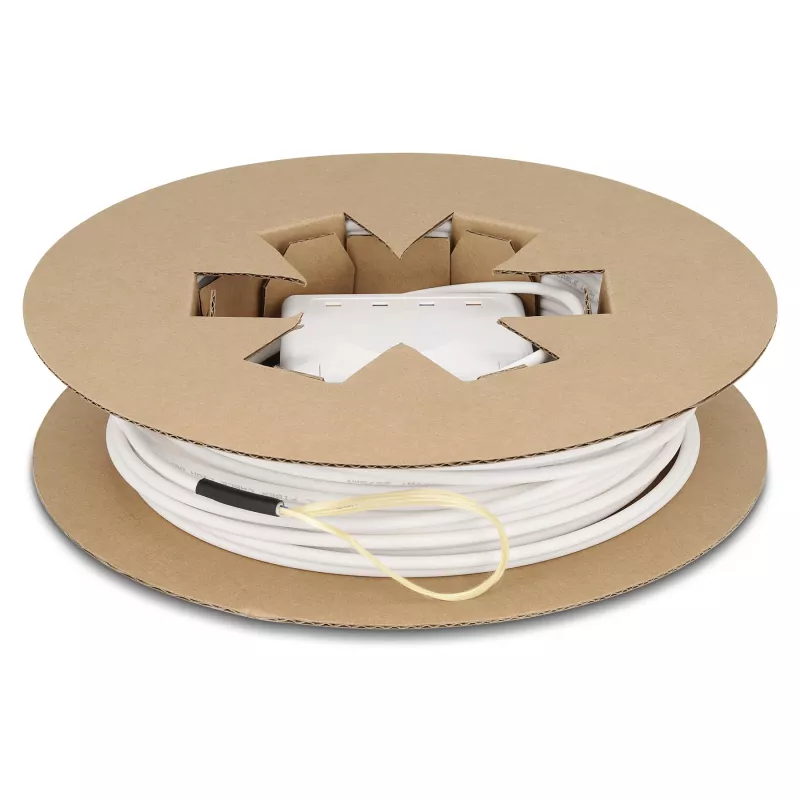

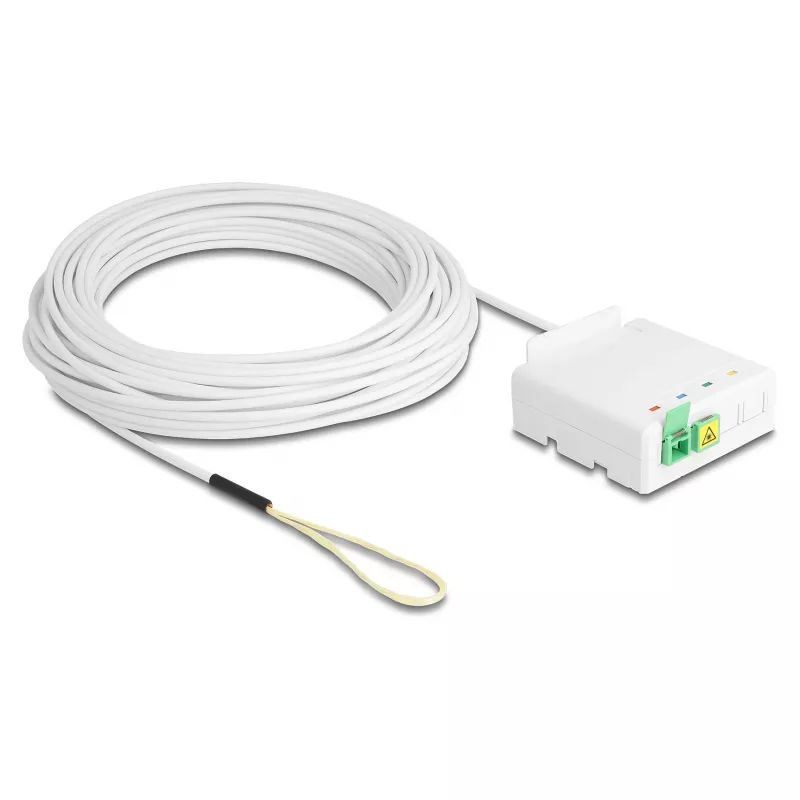

DELOCK optiline kiudühenduskarp koos 2 x SC/APC Simplex adapteri ja 30 m G.657.A1 sisendkaabli komplektiga on eelmonteeritud FTTH ühenduslahendus seinale või DIN-liistule paigaldamiseks. Seade pakub korpust kahele SC/APC simplex pistikule ning sisaldab 30 meetri pikkust paindetundlikku ühemoodilist sisendkaablit rullil. Mõeldud sise-/välistingimustes kasutatavateks sisendkaablite vedamiseks ja hooneinstallatsioonideks, toetab karp nii kiudühenduste splaissimist kui ka patšimist ning pakub tõmbetugevdust ja kaitstud kaabli sisenemiskohta hoonesse.

Eelised

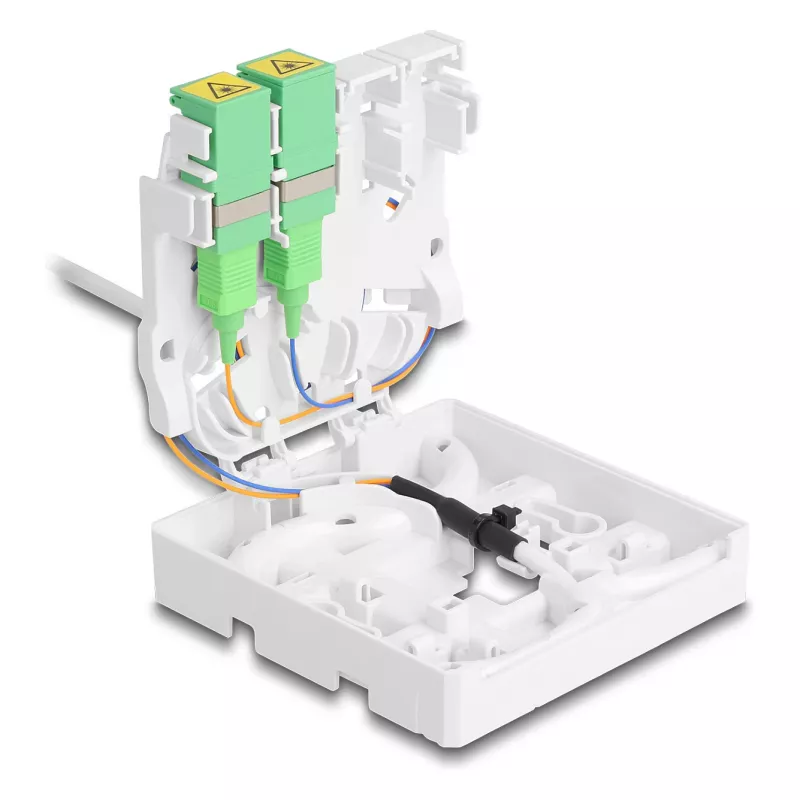

See ühenduskarp tarnitakse eelmonteeritult koos juba paigaldatud sisendkaabliga, võimaldades kiiremat paigaldust ja vähendades ettevalmistusaega kohapeal. Paindetundliku G.657.A1 kiu kasutamine tagab usaldusväärse signaaliedastuse kitsastes painderaadiustes, mis on levinud FTTH paigaldistes. Korpuse konstruktsioon toetab turvalist pistikupesa, integreeritud tõmbetugevdust ja kontrollitud kaabli sisenemist, et kaitsta ühendusi käsitsemise ja kasutamise ajal.

Sobib

• FTTH abonendi sisendühendusteks hoonesisese jaotuspunktiga
• Sise-/välistingimustes kasutatavateks lühikesteks sisendkaablite vedamiseks, kus on vaja paindetundlikku kiudu
• Väikeste hoonete või korterite installatsioonideks, mis nõuavad kahte SC/APC simplex lõpetust
• Olukordadeks, mis nõuavad seinale või 35 mm DIN-liistule paigaldamist

Peamised tehnilised andmed

• Kiu tüüp: ühemoodiline, paindetundlik G.657.A1
• Sisendkaabli pikkus: 30 m
• Pistiku tüüp: 2 × SC/APC simplex emane
• Pistiku poleering: APC (nurkfüüsikaline kontakt)
• Kattematerjal: vähese suitsuga halogeenivaba (LSZH)
• Korpuse värv: valge
• Paigaldusvõimalused: seinale paigaldamine ja 35 mm DIN-liistule (horisontaalne ja vertikaalne) ühilduvus

Kasutamine

Paigaldage ühenduskarp pinn- või süvistatud seinale vastavalt paigaldusavadele või kinnitage see 35 mm DIN-liistule horisontaalselt või vertikaalselt. Tõmmake eelkeritud sisendkaabel rullilt soovitud marsruudipunkti ja kinnitage kaabel integreeritud tõmbetugevduse abil korpuse sees. Lõpetage või splaissige sissetulevad feeder-kiud kahe SC/APC simplex pistikuga vastavalt vajadusele, seejärel sulgege korpus, et kaitsta ühendusi mehaanilise pinge ja tolmu eest. Pärast paigaldamist kontrollige optilist järjepidevust ja signaalitasemeid sobivate testimisseadmetega.

Soovitused

Käsitsege SC/APC pistikuid ettevaatlikult, et hoida otsapinnad puhtad ja kahjustamata; kasutage sobivaid tolmukorke, kui pistikud ei ole ühendatud. Vältige järske painutusi pistiku lähedal ja järgige G.657.A1 kiu painderaadiuse soovitusi. Tehke pärast paigaldamist testimine (visuaalne kontroll, sisestuskadu ja tagasipeegeldus, kui see on asjakohane), et kinnitada lingi jõudlust.
